طول و عرض (L*W*H):2880x2450x2700 ٹیبل کا سائز (ملی میٹر): 1000x500 محوروں کی تعداد: 5 ٹیبل ٹریول (X) (ملی میٹر): 800 ٹیبل ٹریول (Y) (ملی میٹر): 500 ٹیبل ٹریول (Z) (ملی میٹر): 500 پوزیشننگ کی درستگی (ملی میٹر): 0.0075 تکراری قابلیت (X/Y/Z) (ملی میٹر):0.005 سپنڈل سپیڈ کی رینج (r.p.m): 1 - 8000 r.p.m سپنڈل موٹر پاور(kW):7.5 زیادہ سے زیادہ ٹیبل لوڈ (کلوگرام): 600 کلو کم از کم ٹول کی تبدیلی کا وقت:3
گھسائی کرنے والی مشین سے مراد وہ گھسائی کرنے والی مشین ہے جو ورک پیس کی مختلف سطحوں پر کارروائی کے لیے استعمال ہوتی ہے۔ عام طور پر، گھسائی کرنے والا کٹر بنیادی طور پر روٹری موشن سے چلتا ہے، اور ورک پیس اور ملنگ کٹر فیڈ موشن کے طور پر حرکت کرتے ہیں۔ یہ ہوائی جہاز، نالی پر عملدرآمد کیا جا سکتا ہے، مختلف قسم کے مڑے ہوئے سطح، گیئر اور اسی طرح پر عملدرآمد کیا جا سکتا ہے.
اعلی معیار کی رال ریت
تائیوان تکلا
تائیوان گیند سکرو اور تالا لگا نٹ
تائیوان پریشر سلنڈر
جاپانی NSK بیئرنگ جرمنی R+W کپلنگ
خودکار چکنا کرنے کا نظام
اختیاری پر چپ کنویر
درخواست:

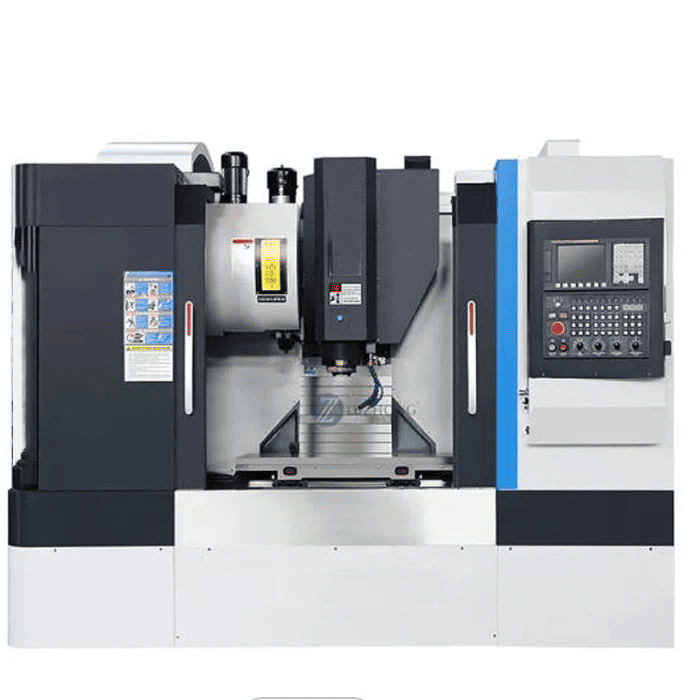

یہ VMC مکینیکل پروسیسنگ اور مولڈ بنانے کے لیے موزوں ہے .اور یہ کھردری سے پروسیسنگ کی ضرورت کو پورا کر سکتا ہے
مشینی کو ختم کرنے کے لیے مشینی .یہ بہت سے کام کرنے کے طریقہ کار کو بھی ختم کر سکتا ہے جیسے ملنگ، ڈرلنگ، ٹیپنگ، بورنگ وغیرہ
تمام پیرامیٹرز کو اپنی مرضی کے مطابق کیا جا سکتا ہے
نمونے کے پیرامیٹرز
| نہیں | آئٹم | وضاحتیں |
|---|---|---|
| مشین ٹول کے تکنیکی پیرامیٹرز: | ||
| 1 | مشین کی باڈی اور تمام پرزے نینو کاسٹنگ سے بنے ہیں۔ | |
| 2 | ٹیبل کا سائز | 500 × 400 ملی میٹر |
| 3 | ٹی نالی (چوڑائی x مقدار x وقفہ کاری) | 10 × 5 × 78 ملی میٹر |
| 4 | سب سے بڑا بوجھ | 200 کلو گرام |
| 5 | فیڈ کی زیادہ سے زیادہ اونچائی | 280 ملی میٹر |
| 6 | تکلا چہرے سے کام تک کا فاصلہ | 100-280 ملی میٹر |
| 7 | سہ رخی سفر X/Y/Z | 450/400/170 ملی میٹر |
| 8 | تکلا قطر | Ø100 ملی میٹر |
| 9 | تکلا کی رفتار | 36000RPM |
| 10 | سپنڈل موٹر پاور | 6KW |
| 11 | سپنڈل ٹول لائبریری کی گنجائش | 8 |
| 12 | آلے کی تبدیلی کا وقت | 5S |
| 13 | تکلا ٹیپر | آئی ایس او 25 |
| 14 | چاقو لائبریری کی کلاسیں۔ | سروو ڈسک کی گردش |
| 15 | فاسٹ موونگ ریٹ X/Y/Z | 12/12/12m/منٹ |
| 16 | پروسیسنگ کی رفتار | 6-12m/منٹ |
| 17 | پوزیشننگ کی درستگی | ±0.006/300 ملی میٹر |
| 18 | بار بار پوزیشننگ کی درستگی | ±0.006/300 ملی میٹر |
| 19 | مشینی سطح کی درستگی | ≤Ra1.6 |
| 20 | مشینی درستگی | ±0.01 ملی میٹر |
| 21 | اختیاری چار محور پانچ محور | جی ہاں |
| 22 | محور A کی گردش کا زاویہ | ±105 ڈگری |
| 23 | پانچواں محور C محور گردش زاویہ | 360 ڈگری |
| 24 | پانچ محور لنکج موڈ | حرکت کے ساتھ 5 محور |
| 25 | ورکنگ وولٹیج | 380V/50HZ±10% یا 220V/60HZ |
| 26 | مشین کا سائز (l * W * H) | 1450 × 1600 × 2100 ملی میٹر |
| 27 | جسم کا وزن | 1500 کلو گرام |
| B مشین ٹول کنفیگریشن کی تفصیلات برانڈ پیرامیٹرز: | ||
| 1 | سسٹم کی ترتیب | تائیوان SYNTEC 6GA/Ncstudio280/LNC |
| 2 | تکلا | 6KW اعلی صحت سے متعلق، تیز رفتار، ہائی خاموش تیل سے ٹھنڈا ہوا تکلا |
| 3 | گیند سکرو | جاپان NSK، جرمنی RexRoth) 2005 |
| 4 | لکیری گائیڈ | تائیوان HIWIN/ABBA اعلی صحت سے متعلق گائیڈ H25 |
| 5 | سروو یونٹ | پیناسونک سروو موٹر 750W/Ncstudio |
| 6 | وائر راڈ بیئرنگ | تائیوان TPI صحت سے متعلق گریڈ بیئرنگ |
| 7 | سوئچنگ پاور سپلائی | تائیوان منگ ویفٹ |
| 8 | الیکٹرک سوئچ | چائنہ چینٹ |
| 9 | کنورٹر | * مربع کنورٹر |
1. گینٹری ملنگ مشین: بشمول گینٹری ملنگ اور بورنگ مشین، گینٹری ملنگ اور پلاننگ مشین اور ڈبل کالم ملنگ مشین، بڑے حصوں کی پروسیسنگ کے لیے استعمال ہوتی ہیں۔
2. سنگل کالم ملنگ مشین اور سنگل آرم ملنگ مشین: سابقہ کا افقی ملنگ ہیڈ کالم گائیڈ ریل، طول بلد فیڈ کے لیے میز کے ساتھ ساتھ حرکت کر سکتا ہے۔ مؤخر الذکر کا اختتام ملنگ ہیڈ کینٹیلیور گائیڈ ریل کے ساتھ افقی طور پر حرکت کرسکتا ہے، اور کینٹیلیور کالم گائیڈ ریل کے ساتھ اونچائی کو بھی ایڈجسٹ کرسکتا ہے۔ دونوں بڑے حصوں پر کارروائی کے لیے استعمال ہوتے ہیں۔
3. ٹیبل گھسائی کرنے والی مشین کو نہیں اٹھاتا: مستطیل ورک ٹیبل اور گول ورک ٹیبل کی دو قسمیں ہیں، لفٹنگ ٹیبل ملنگ مشین اور گینٹری ملنگ مشین کے درمیان درمیانے سائز کی ملنگ مشین ہے۔ اس کی عمودی حرکت کالم پر ملنگ سر کو اٹھا کر مکمل کی جاتی ہے۔
4۔انسٹرومنٹ ملنگ مشین: ایک چھوٹی لفٹنگ ٹیبل ملنگ مشین، جو آلات اور دیگر چھوٹے حصوں کی پروسیسنگ کے لیے استعمال ہوتی ہے۔
5. ٹول ملنگ مشین: مولڈ اور ٹول مینوفیکچرنگ کے لیے استعمال کیا جاتا ہے، عمودی ملنگ ہیڈ، یونیورسل اینگل ٹیبل اور پلگ اور دیگر لوازمات سے لیس، بلکہ ڈرلنگ، بورنگ اور انٹرپولیشن مشیننگ کے لیے بھی۔
6۔دیگر ملنگ مشینیں: جیسے کی وے ملنگ مشین، CAM ملنگ مشین، کرینک شافٹ ملنگ مشین، رولنگ جرنل ملنگ مشین اور مربع انگوٹ ملنگ مشین وغیرہ، متعلقہ ورک پیس کی پروسیسنگ کے لیے تیار کردہ خصوصی ملنگ مشینیں ہیں۔

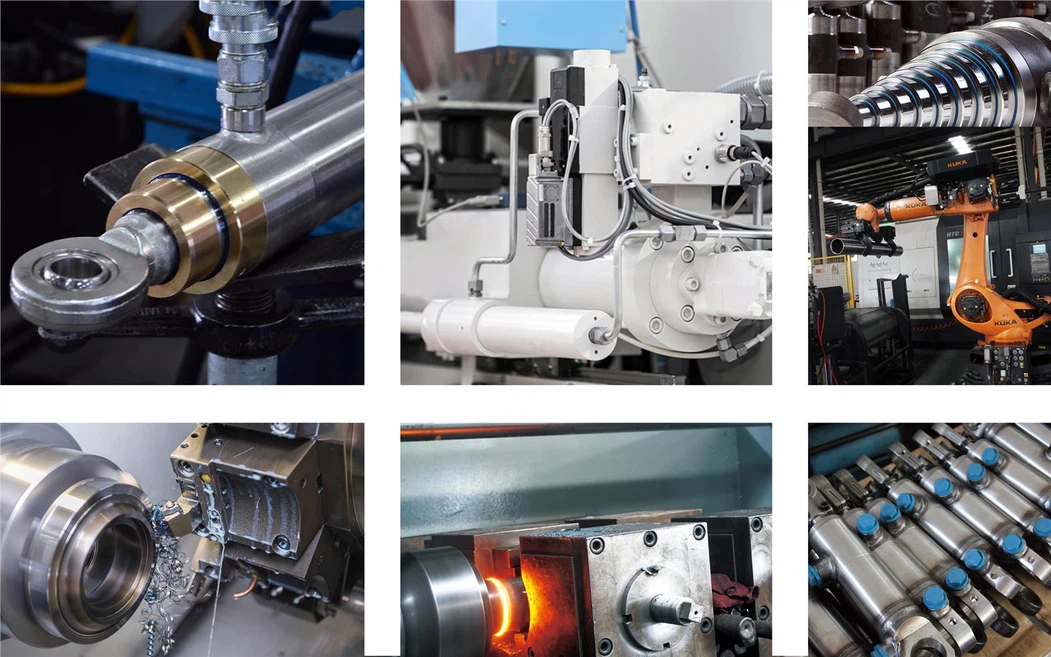

HCIC تمام ہائیڈرولک سلنڈروں کے لیے مکمل حسب ضرورت پیش کرتا ہے:
حسب ضرورت بور، چھڑی کا قطر، اور اسٹروک کی لمبائی
· 10,000 PSI تک ورکنگ پریشر ایڈجسٹمنٹ
· ایک سے زیادہ بڑھتے ہوئے اختیارات: کلیویس، فلانج، ٹرونین، پن آئی
· اعلی درجہ حرارت، کم درجہ حرارت، یا سنکنرن ماحول کے لئے خصوصی سیل مواد
· حسب ضرورت پینٹ، کوٹنگ، اور لیبلنگ
· OEM / نجی لیبل مینوفیکچرنگ
1. 13 سال کا تجربہ۔
2. کامل کاریگری۔ تحقیق اور ترقی کے لیے ہمیشہ پرعزم۔
3. یقینی بنائیں کہ مصنوعات معیار کے معیار پر پورا اترتی ہیں۔
4. یقینی بنائیں کہ سامان وقت پر پہنچایا جائے گا۔
5. ہم آپ کو 2 گھنٹے کے اندر جواب دیں گے۔
6. گرم اور دوستانہ خدمت اور فروخت کے بعد سروس فراہم کریں۔
7. اچھے معیار اور بہترین سروس کی ضمانت دیں، جیسا کہ آپ مقامی سپلائر سے خریدتے ہیں۔
8. مختلف قسم کے ڈیزائن، رنگ، سٹائل، پیٹرن اور سائز دستیاب ہیں۔
9. اپنی مرضی کے مطابق وضاحتیں خوش آئند ہیں۔
