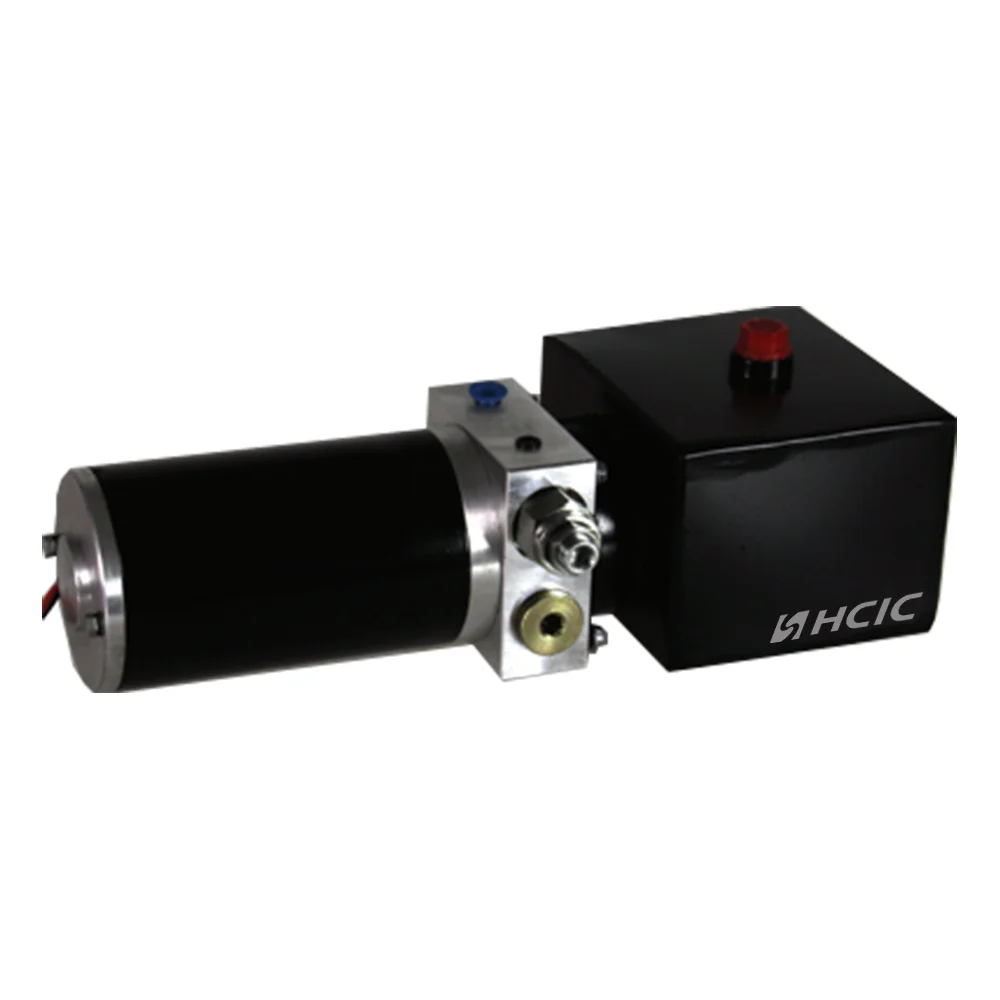

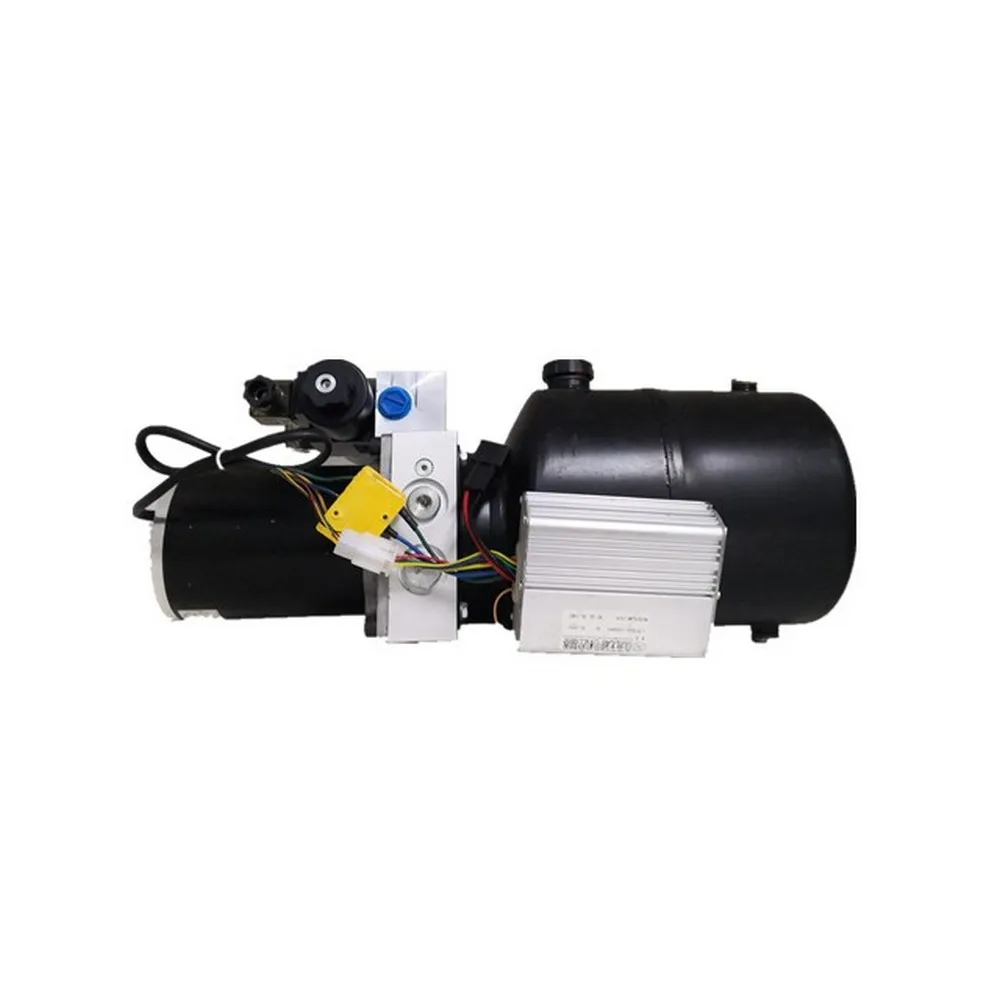

ڈی سی ہائیڈرولک پاور یونٹ

DC ہائیڈرولک پاور یونٹ PTO سے پاک موبائل ہائیڈرولکس کا دل ہے، لوازمات نہیں۔

HCIC PU سیریز کے یونٹ مکمل طور پر جنان میں بنائے گئے ہیں — کوئی آؤٹ سورسنگ نہیں، کوئی وائٹ لیبل نہیں۔ ہر ایک ہماری اندرون خانہ زخم والی موٹر، ​​لوڈ سے مماثل گیئر پمپ، اور ہمارے سلنڈر CNC آلات پر مشین والے والو بلاکس کا استعمال کرتا ہے۔

12V/24V ٹرک بیٹریوں پر چلتے ہوئے، یہ ڈمپ ٹریلر لہرانے، کینچی لفٹوں اور جھکاؤ کے ڈیک کے لیے سلنڈروں کو طاقت دیتا ہے۔ کوئی PTO یا چلانے والا انجن نہیں؛ صرف کیبلز اور ہوزز کو جوڑ دیں۔

عام خرابیاں کم سائز کی وائرنگ، پھنسے ہوا یا غلط ایڈجسٹ شدہ ریلیف والوز سے آتی ہیں۔ ہر یونٹ کو 110% پریشر پر 3 منٹ میں لوڈ ٹیسٹ کیا جاتا ہے۔ 8% سے زیادہ amp ڈرا اضافے والے یونٹ دوبارہ کیلیبریٹ ہوتے ہیں۔

I. پروڈکٹ کی خرابی - آپ کو اصل میں کیا ملتا ہے۔

1.1 موٹر

ہم اپنی ڈی سی موٹروں کو وائنڈ کرتے ہیں۔ 2-قطب سیریز-زخم، کلاس H کی موصلیت 180°C پر درجہ بندی کی گئی ہے۔ PU-2000 2.0 kW موٹر چلاتا ہے۔ PU-4500 4.5 کلو واٹ موٹر چلاتا ہے۔ فرق صرف طاقت کا نہیں ہے - یہ ڈیوٹی سائیکل ہے۔

12V سسٹم پر 2.0 کلو واٹ کی موٹر پورے بوجھ پر تقریباً 200 ایم پی ایس کھینچتی ہے۔ زیادہ تر ٹرک کی بیٹریاں اسے عام موسم میں 30-45 سیکنڈ تک سنبھال سکتی ہیں۔ -10°C سے نیچے، آپ 24V سسٹم پر 4.5 kW موٹر چاہتے ہیں۔ ٹھنڈا تیل گاڑھا ہے۔ ایک معمولی موٹر رک جائے گی۔

آرمچر متحرک طور پر G6.3 رواداری میں متوازن ہے۔ ہم اسمبلی سے پہلے میگر پر ہر موٹر کو 500V DC پر چیک کرتے ہیں۔ 20 MΩ کے تحت موصلیت مزاحمت = مسترد۔

1.2 پمپ

گیئر پمپ۔ ایلومینیم باڈی۔ سٹیل کے سخت گیئرز، دانتوں کے کنارے پر 0.8 μm Ra سطح کے ختم ہونے پر گراؤنڈ۔

نقل مکانی کی حدود:

• PU-2000: 1.2 cc/ rev سے 3.2 cc/ rev
• PU-3000: 2.5 cc/ rev سے 5.0 cc/ rev
• PU-4500: 4.0 cc/rev سے 8.0 cc/rev

یہ کیوں اہمیت رکھتا ہے: بہاؤ کی شرح = نقل مکانی × موٹر RPM۔ 2800 RPM پر 3.2 cc پمپ آپ کو تقریباً 9 لیٹر فی منٹ دیتا ہے۔ یہ طے کرتا ہے کہ آپ کا سلنڈر کتنی تیزی سے حرکت کرتا ہے۔ 4 انچ کے بور والے 40 انچ کے اسٹروک سلنڈر کو مکمل طور پر پھیلانے کے لیے تقریباً 8.2 لیٹر کی ضرورت ہوتی ہے۔ 9 L/منٹ پر، یہ تقریباً 55 سیکنڈ میں ہوتا ہے۔ پمپ کی نقل مکانی کو تبدیل کریں اور آپ اس رفتار کو تبدیل کریں۔ سادہ ریاضی. کوئی جادو نہیں۔

1.3 والو بلاک

6061-T6 ایلومینیم بلٹ سے سی این سی مشین۔ کاسٹ نہیں کیا گیا۔ کاسٹ جسموں میں سوراخ ہوتا ہے۔ ہم نے سیکھا کہ 2005 میں 200 یونٹس کا ایک بیچ واپس آنے کے بعد ہیئر لائن کریکس کے ساتھ کاسٹنگ voids سے پھیل رہا تھا۔

معیاری ترتیب:

• ایک چیک والو (پاپیٹ کی قسم، سخت سیٹ)
• ایک ریلیف والو (براہ راست کام کرنے والا، 10 سے 25 MPa تک ایڈجسٹ)
• ایک کم کرنے والا سولینائڈ والو (NC، 12V یا 24V کوائل)
• SAE #6 یا #8 ورک پورٹس

ریلیف کو فیکٹری میں سسٹم کے ریٹیڈ پریشر 1.1× پر سیٹ اور سیل کیا جاتا ہے۔ ہم نائٹروجن چارجڈ ٹیسٹ اسٹینڈ استعمال کرتے ہیں، ڈیڈ ویٹ ٹیسٹر نہیں۔ ڈیڈ ویٹ ٹیسٹرز کیلیبریشن لیبز کے لیے ٹھیک ہیں۔ وہ متحرک کریکنگ پریشر بڑھے کو نہیں پکڑتے ہیں۔

1.4 ذخائر

افقی ماؤنٹ اسٹیل ٹینک۔ 2 ملی میٹر دیوار۔ اندر اور باہر پاؤڈر لیپت. ناہموار زمین پر تیل کی کمی کو کم کرنے کے لیے اندرونی بافل پلیٹ۔

صلاحیتیں: 4L، 6L، 8L، 12L، 15L۔

سانس لینے والی ٹوپی میں 40 مائکرون فلٹر عنصر ہوتا ہے۔ آپ حیران ہوں گے کہ کتنے یونٹ فیل ہو جاتے ہیں کیونکہ کسی نے سانس لینے کی ٹوپی کھو دی اور گندگی اندر آ گئی۔ 150 مائکرون پر ریت کا ایک دانہ تقریباً 20 چکروں میں گیئر پمپ ہاؤسنگ سکور کرے گا۔

II تکنیکی وضاحتیں

III درخواست کے منظرنامے۔

3.1 ڈمپ ٹریلرز (2-10 ٹن)

یہ ہماری PU سیریز کے جہازوں کا 70% ہے۔ ایک سنگل ایکسل 5 ٹن ڈمپ ٹریلر جس میں 4-اسٹیج ٹیلیسکوپک لہرایا جاتا ہے اسے 45° جھکاؤ کے زاویے پر بوجھ کو توڑنے کے لیے تقریباً 16 MPa کی ضرورت ہوتی ہے۔ PU-3000 20 MPa پر 25% مارجن دیتا ہے۔ یہ مارجن اس وقت اہمیت رکھتا ہے جب بوجھ گیلی ریت ہو، خشک بجری نہیں۔

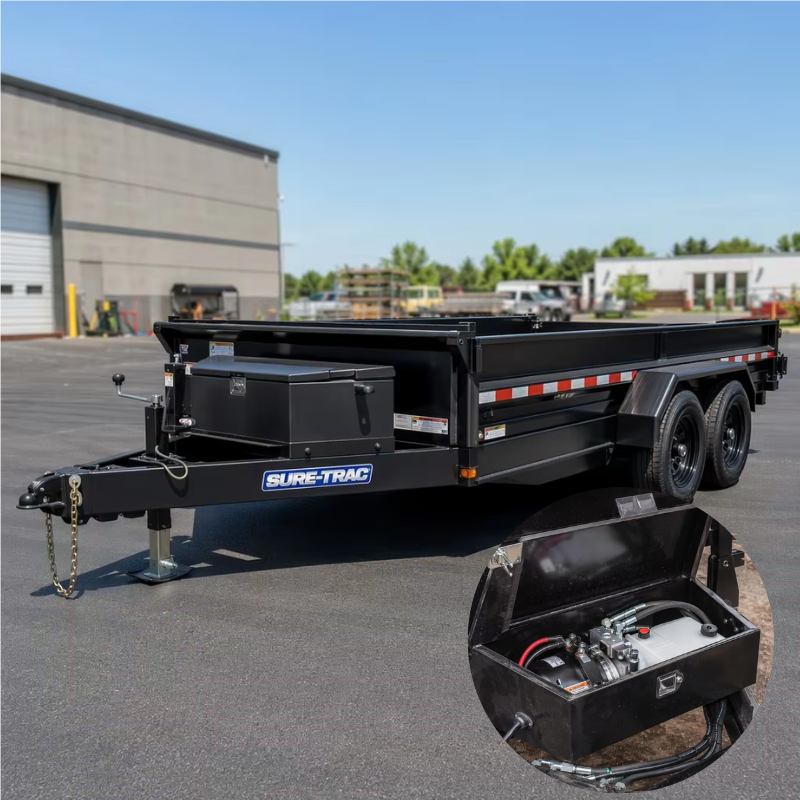

یونٹ ٹریلر کی زبان پر، سٹیل کی دیوار کے اندر نصب ہوتا ہے۔ بیٹری سے موٹر تک چلنے والی کیبل 3 میٹر سے کم کے لیے کم از کم 35 mm² ہونی چاہیے۔ ہم ہر یونٹ کے ساتھ 200A کونٹیکٹر ریلے شامل کرتے ہیں۔ ریلے کو نہ چھوڑیں۔ آپ دستی کنٹرولر میں solenoid رابطوں کو ویلڈ کریں گے۔

3.2 کار ہولرز / ٹیلٹ ڈیک ٹریلرز

کم بہاؤ کی ضرورت۔ 24 انچ کے اسٹروک پر چلنے والے سنگل اسٹیج 3 انچ بور سلنڈر کو بڑھانے کے لیے تقریباً 2.8 لیٹر کی ضرورت ہوتی ہے۔ 2.0 سی سی پمپ کے ساتھ PU-2000 سے 5 L/منٹ پر، یہ ڈیک تقریباً 34 سیکنڈ میں جھک جاتا ہے۔ اتنی ہموار ہے کہ گاڑی نہ چلے۔

3.3 کینچی لفٹیں اور سروس ٹرک کرینیں۔

یہ درخواستیں انعقاد کا مطالبہ کرتی ہیں۔ جب سلنڈر رک جاتا ہے، تو اسے رک جانا چاہیے — کوئی رینگنا نہیں، 8 گھنٹے سے زیادہ نہیں بڑھنا۔ ہم ان آرڈرز کے لیے والو بلاک پر پائلٹ کے ذریعے چلنے والے چیک والو کی قیاس کرتے ہیں۔ پاپیٹ ایک لپٹی ہوئی سطح کے خلاف بیٹھتا ہے۔ 80% ریٹیڈ پریشر پر رساو: 0.1cc فی منٹ سے کم۔

3.4 ہم آہنگ لہرانے والے ماڈلز

ہماری PU سیریز HCIC پاور ہوسٹ سلنڈروں سے پہلے سے مماثل ہے:

چہارم اکثر پوچھے گئے سوالات

V. مینوفیکچرنگ - ہم اسے کیسے بناتے ہیں۔

موٹر ہاؤسنگ 1050 اسٹیل ٹیوب سے شروع ہوتی ہے۔ ہم اسے کاٹتے ہیں، دونوں سروں کا سامنا کرتے ہیں، اور CNC لیتھ پر سٹیٹر سیٹ کو H7 رواداری تک لے جاتے ہیں۔ سٹیٹر کو 0.02 ملی میٹر انٹرفیس فٹ کے ساتھ دبایا جاتا ہے۔ بہت ڈھیلا اور یہ ہلتا ​​ہے۔ بہت تنگ اور یہ سرد موسم میں ہاؤسنگ کو دراڑ ڈالتا ہے۔

پمپ گیئرز 20CrMnTi سے لگائے جاتے ہیں، پھر 58-62 HRC پر 0.8-1.0 ملی میٹر کیس کی گہرائی میں کاربرائز ہوتے ہیں۔ گیئر ہاؤسنگ کو 0.4 μm Ra بور ختم کرنے کے لیے بنایا گیا ہے۔ گیئر ٹپ کلیئرنس: 0.06-0.10 ملی میٹر۔ 0.06 ملی میٹر سے نیچے اور تھرمل توسیع گیئرز کو لاک کر دیتی ہے۔ 0.10 ملی میٹر سے اوپر اور والیومیٹرک کارکردگی 85% سے نیچے گرتی ہے۔

ہر جمع شدہ یونٹ ٹیسٹ بینچ پر جاتا ہے۔ ہم لاگ ان کرتے ہیں:

• بغیر لوڈ کرنٹ ڈرا (اس موٹر/پمپ کی جوڑی کے لیے بیس لائن)
• 10 MPa بیک پریشر پر بہاؤ کی شرح
• ریلیف والو کریکنگ پریشر
• 80% درجہ بند دباؤ پر اندرونی رساو (30 سیکنڈ کے لیے ہولڈ)
• پورے بوجھ پر Amp ڈرا

تمام ڈیٹا سیریل نمبر والی ٹیسٹ شیٹ میں جاتا ہے۔ آپ کو یونٹ کے ساتھ ایک کاپی مل جاتی ہے۔

VI HCIC کے بارے میں

HCIC 1998 سے ہائیڈرولک مصنوعات بنا رہا ہے۔ 300+ عملہ۔ شیڈونگ صوبے میں تین فیکٹریاں۔ سالانہ فروخت میں 54+ ملین USD۔ مصنوعات 50+ ممالک میں بھیجی گئیں۔

ہم تجارتی کمپنی نہیں ہیں۔ ہم CNC لائنوں، ویلڈنگ سیلز، ہوننگ مشینوں اور ٹیسٹ بینچوں کے مالک ہیں۔ جب آپ ہمیں ہائیڈرولک پاور یونٹ کے بارے میں ای میل کرتے ہیں، تو آپ ان لوگوں سے بات کر رہے ہوتے ہیں جنہوں نے والو بلاک کو مشین بنایا، نہ کہ کسی مڈل مین سے جس نے کبھی پمپ کے اندر کا حصہ نہیں دیکھا۔

ہماری R&D ٹیم میں 10 انجینئرز شامل ہیں جن میں سے ہر ایک ہائیڈرولکس میں 15-25 سال ہے۔ ہم صرف مسابقتی ڈیزائنوں کی کاپی نہیں کرتے ہیں۔ جب کوئی صارف ہمیں ناکامی کی رپورٹ بھیجتا ہے، تو ہماری انجینئرنگ ٹیم مکمل ڈسیکشن کرتی ہے — دھات کاری، سطح کی تکمیل، جہتی معائنہ — اور 14 دنوں کے اندر اصلاحی کارروائی جاری کرتی ہے۔

ISO 9001:2015 تصدیق شدہ۔ QPQ نائٹرائڈنگ لائن ان ہاؤس۔ ASTM B117 پر نمک کے سپرے کی جانچ۔

ہم بھی تیار کرتے ہیں:

• ڈبل ایکٹنگ ٹیلیسکوپک سلنڈر (فضلہ ہینڈلنگ، ڈمپ ٹریلرز)
• ٹارپ سسٹم سلنڈر
• ویلڈڈ کراس ٹیوب سلنڈر
• ٹائی راڈ سلنڈر (AG اور صنعتی)
• برف ہل سلنڈر
• حسب ضرورت ہائیڈرولک کئی گنا اور والو اسمبلیاں
