53-4592-106 ڈبل کلیویس ہائیڈرولک سلنڈر کے طول و عرض، 106.06 انچ اسٹروک، 3/4 انچ NPTF پورٹ اور طویل سفر کے OEM سامان کے لیے 208 lb کیٹلاگ وزن کا جائزہ لیں۔
Stroke:
2,694 ملی میٹرClosed length,:
1,219 ملی میٹرExtended length:
3,913 ملی میٹرPort:
NPTF میں 3/453-4592-106 ڈبل کلیوس ہائیڈرولک سلنڈر ایک طویل اسٹروک 4000 سیریز ماڈل ہے جو HCIC-2026 کیٹلاگ میں درج ہے۔ اس کا 106.06 انچ کا کیٹلاگ اسٹروک اسے کمپیکٹ ایکچوایٹر سے مختلف انسٹالیشن ڈسکشن میں رکھتا ہے: مشین میں پن سینٹر کے فاصلے میں طویل تبدیلی کے لیے گنجائش ہونی چاہیے، اور بریکٹ اور ہوزز کو مکمل حرکت کے ذریعے کنٹرول میں رہنا چاہیے۔
OEM بلڈر یا دیکھ بھال کرنے والی ٹیم کے لیے، مفید نقطہ آغاز مکمل جہتی قطار ہے۔ اس میں اسٹروک، بند لمبائی، توسیعی لمبائی، بڑھتے ہوئے طول و عرض، بندرگاہ، تیل کا حجم اور وزن شامل ہے۔ یہ قدریں انجینئرز کو پروجیکٹ کوٹیشن مانگنے سے پہلے ماڈل کا موجودہ سلنڈر یا نئی مشین لے آؤٹ سے موازنہ کرنے میں مدد کرتی ہیں۔
| آئٹم | انچ کی قیمت | میٹرک قدر |
|---|---|---|
| ماڈل | 53-4592-106 | 53-4592-106 |
| سلسلہ | 4000 سیریز | 4000 سیریز |
| اسٹروک، اے | 106.06 انچ | 2,694 ملی میٹر |
| بند لمبائی، B | 48.00 انچ | 1,219 ملی میٹر |
| توسیعی لمبائی، C | 154.06 انچ | 3,913 ملی میٹر |
| طول و عرض D | 1.50 انچ | 38 ملی میٹر |
| طول و عرض E | 2.06 انچ | 52 ملی میٹر |
| طول و عرض F | 2.00 انچ | 51 ملی میٹر |
| طول و عرض جی | 7.00 انچ | 178 ملی میٹر |
| طول و عرض J | 2.06 انچ | 52 ملی میٹر |
| طول و عرض K | 19.50 انچ | 495 ملی میٹر |
| بندرگاہ | NPTF میں 3/4 | NPTF میں 3/4 |
کیٹلاگ 53-4592-106 کے لیے عالمگیر دباؤ، بوجھ یا خدمت زندگی کی ضمانت فراہم نہیں کرتا ہے۔ حتمی انتخاب کے لیے مشین کے حقیقی بوجھ کا راستہ، ہائیڈرولک حالات اور حفاظتی جائزہ کی ضرورت ہوتی ہے۔
پن ٹو پن سلنڈر تنہائی میں کام نہیں کرتا ہے۔ فکسڈ پن، موونگ پن اور منسلک میکانزم حرکت کی وضاحت کرتے ہیں۔ 53-4592-106 کے لیے، کیٹلاگ میں 48.00 انچ بند اور 154.06 انچ بڑھا ہوا ہے۔ اس لیے مشین کو پن سینٹر کے فاصلے میں بڑی تبدیلی کے لیے ایک کنٹرول شدہ راستے کی ضرورت ہے۔
تنصیب سے پہلے، دو اختتامی پوزیشنوں اور کئی درمیانی پوزیشنوں کا نقشہ بنائیں۔ چیک کریں کہ آیا سلنڈر مطلوبہ زاویہ کی حد کے اندر رہتا ہے، آیا بڑھتے ہوئے بریکٹ بوجھ کو صحیح سمت میں لے جاتے ہیں اور کیا ارد گرد کا ڈھانچہ جسم، چھڑی، پنوں اور نلی کی حرکت کے لیے جگہ چھوڑتا ہے۔
ایک لمبا اسٹروک بھی روٹنگ کو زیادہ اہم بناتا ہے۔ ہوزز کو فریم کے خلاف کھینچے، چھینٹے یا رگڑے بغیر حرکت پذیر اسمبلی کی پیروی کرنی چاہیے۔ سروس ٹیموں کو غیر متعلقہ سامان کو ختم کیے بغیر بندرگاہ اور بڑھتے ہوئے ہارڈ ویئر تک پہنچنے کے قابل ہونا چاہئے۔

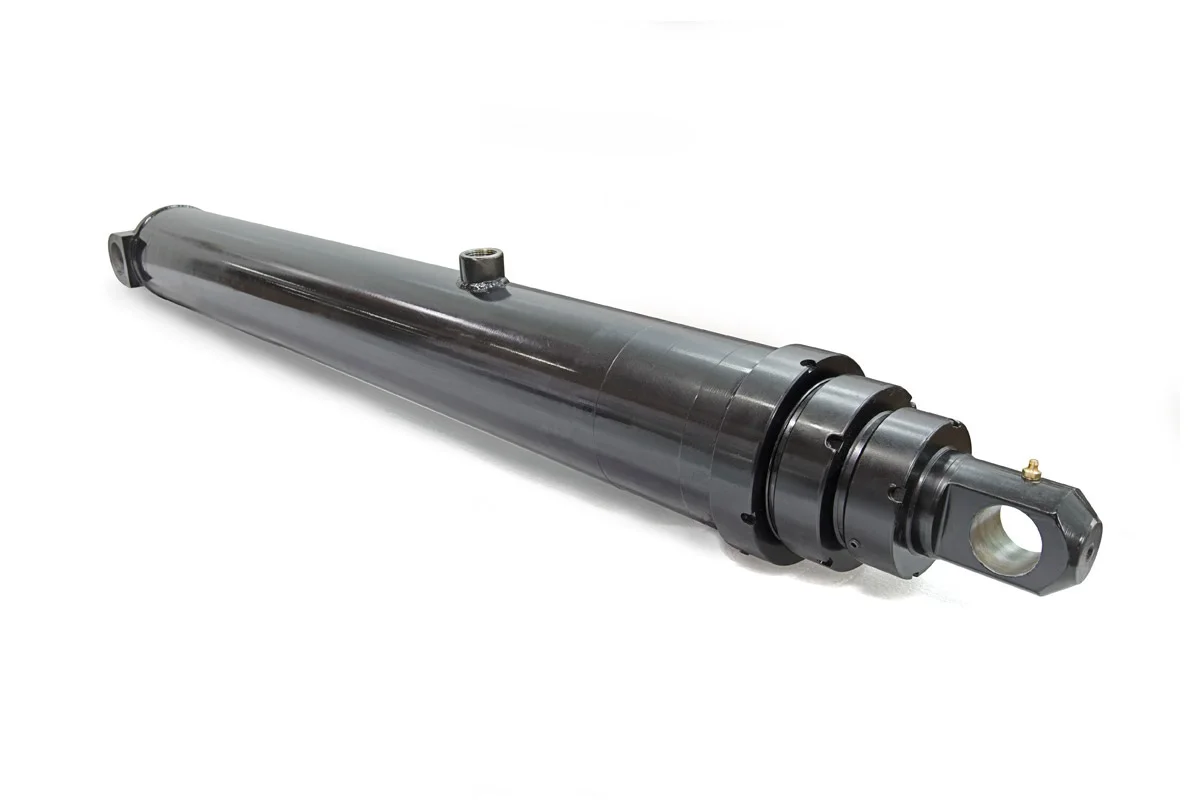

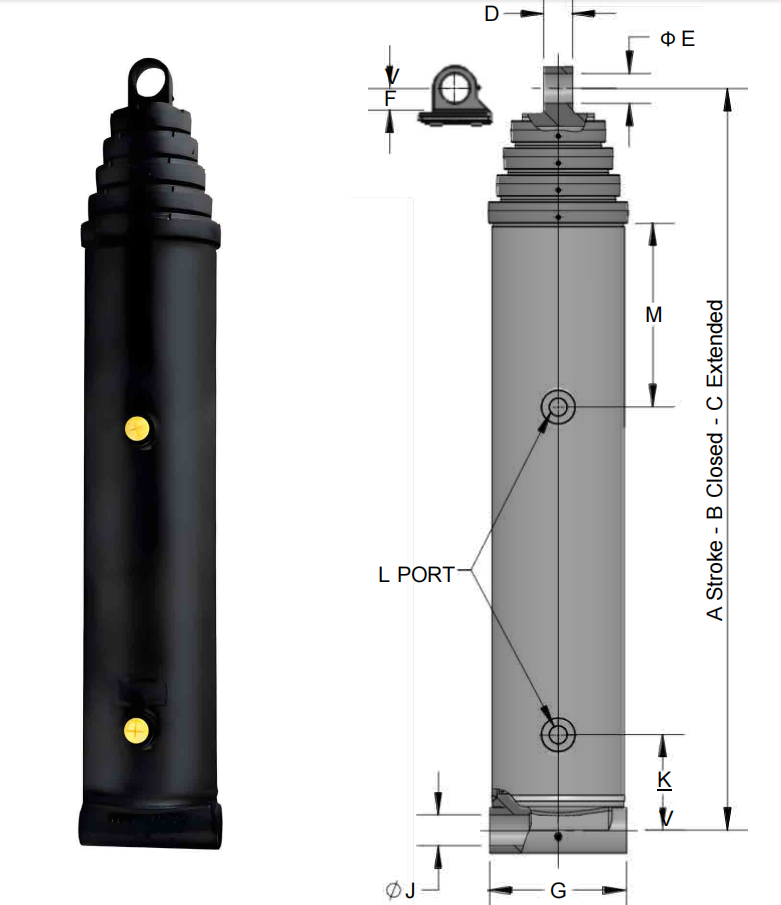

کیٹلاگ کے طول و عرض D, E, F, G, J اور K بڑھتے ہوئے انتظامات کے لیے جہتی نقطہ آغاز فراہم کرتے ہیں۔ ان کا موازنہ مشین ڈرائنگ سے کریں بجائے یہ ماننے کے کہ لمبا سٹروک ہی فٹمنٹ کی ضرورت ہے۔
NPTF پورٹ میں 3/4 موجودہ ہائیڈرولک پلمبنگ اور فٹنگ پریکٹس سے مماثل ہونا چاہیے۔ سلنڈر کو محدود جگہ پر نصب کرنے سے پہلے اڈاپٹر، سگ ماہی کا طریقہ، نلی موڑنے کا رداس اور بندرگاہ کی سمت کی تصدیق کریں۔
پروڈکٹ کی قطار میں 1.7 گیلن فل آئل والیوم اور 6.0 گیلن توسیع شدہ تیل کا حجم درج ہے۔ ہائیڈرولک سسٹم میں سلنڈر، ہوزز، والو بلاک اور اصل آپریٹنگ پوزیشن کے لیے کافی قابل استعمال ذخائر کا حجم ہونا چاہیے۔ یہ کیٹلاگ قدریں ذخائر کے سائز کا مکمل حساب کتاب نہیں ہیں۔
درج کردہ وزن 208 پاؤنڈ ہے۔ ٹرانسپورٹ، تنصیب کی منصوبہ بندی اور بریکٹ ڈیزائن کے دوران اس کی قدر اہمیت رکھتی ہے۔ لفٹنگ کا محفوظ طریقہ فراہم کریں اور تصدیق کریں کہ مشین کا ڈھانچہ سلنڈر کو سہارا دے سکتا ہے اور پن جوڑوں کے ذریعے ورکنگ بوجھ کو منتقل کر سکتا ہے۔
53-4592-106 کا طویل سفر کے OEM سامان اور متبادل پروجیکٹس کے لیے جائزہ لیا جا سکتا ہے جو پن ٹو پن سلنڈر استعمال کرتے ہیں۔ یہ میکانزم کے لیے امیدوار ہے جہاں فکسڈ اور موونگ ماؤنٹنگ پوائنٹس مکمل توسیع کے ساتھ بہت دور ہیں، بشرطیکہ مشین جیومیٹری کیٹلاگ کے طول و عرض سے مماثل ہو۔
کوٹیشن صرف ماڈل نمبر پر مبنی نہیں ہونی چاہیے۔ درخواست کا اندازہ لگانے کے لیے HCIC کو مشین کی ڈرائنگ یا فیلڈ کی درست پیمائش، آپریٹنگ پریشر، لوڈ ڈائریکشن، سائیکل فریکوئنسی، پن کی تفصیلات اور ہائیڈرولک کنکشن کی معلومات کی ضرورت ہے۔
53-4592-106 پن ٹو پن ہائیڈرولک سلنڈر میکانزم کے لیے ایک طویل اسٹروک 4000 سیریز کا اختیار ہے جس کو پن سینٹر کے فاصلے میں ایک متعین تبدیلی کی ضرورت ہے۔ اس کا 106.06-انچ اسٹروک، 48.00-انچ بند لمبائی، 154.06-انچ توسیعی لمبائی، NPTF پورٹ میں 3/4، 1.7-گیلن فل ویلیو، 6.0-گیلن توسیعی قدر اور 208 lb کیٹلاگ وزن ایک OEM ٹیم کو ابتدائی فٹ کے جائزے کی درست بنیاد فراہم کرتا ہے۔
آرڈر کرنے سے پہلے مکمل موشن جیومیٹری، بڑھتے ہوئے تفصیلات، ہائیڈرولک ڈیٹا اور ہینڈلنگ پلان HCIC کو بھیجیں۔ اس معلومات کی ضرورت اس بات کا تعین کرنے کے لیے ہے کہ آیا یہ طویل سفری ماڈل مکمل مشین سے میل کھاتا ہے۔
HCIC، جسے Jinan Huachen Industrial Co., Ltd. کے نام سے بھی جانا جاتا ہے، ہائیڈرولک سلنڈر، ہائیڈرولک پاور یونٹس اور گاڑیوں، کچرے کو سنبھالنے، تعمیراتی اور صنعتی آلات کے لیے متعلقہ اجزاء فراہم کرتا ہے۔ مکمل مشین کے ڈیزائن اور قابل اطلاق حفاظتی تقاضوں کے خلاف مصنوعات کی مناسبیت کی تصدیق کی جانی چاہئے۔
