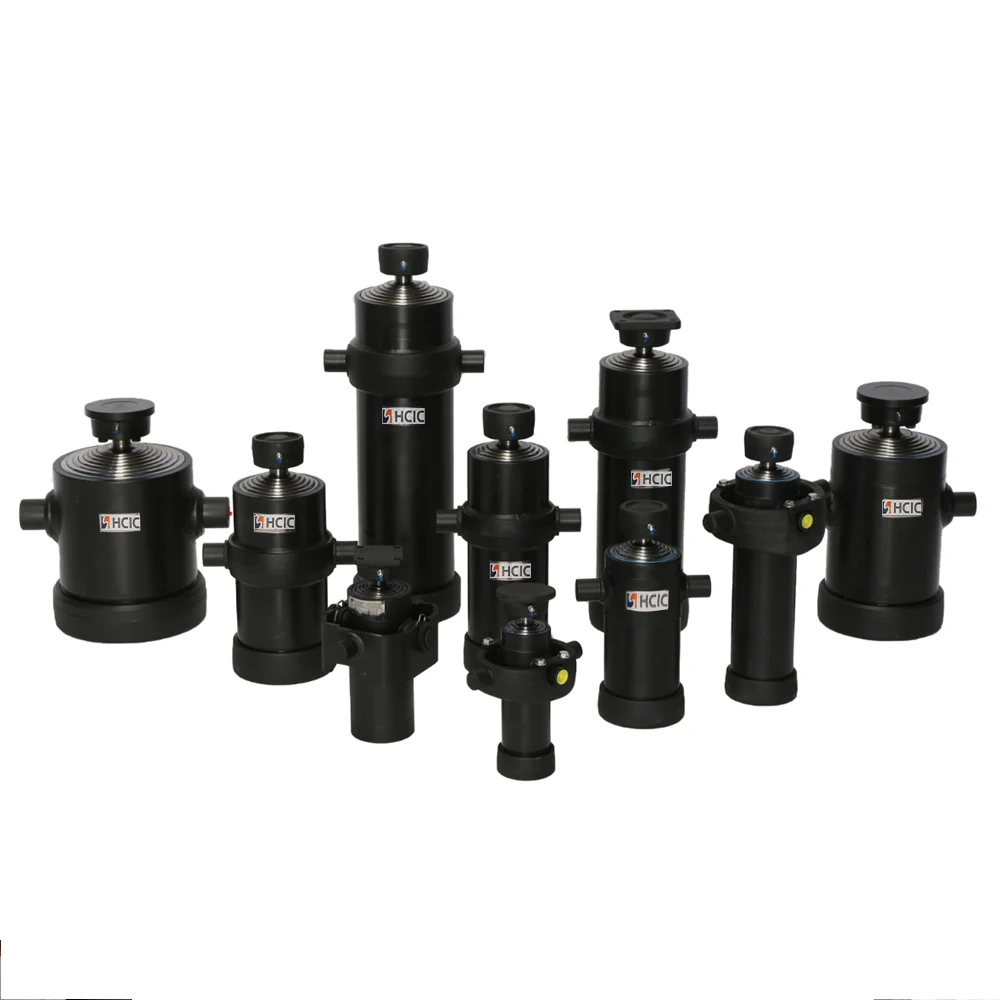

4TG-E130x1307 ایک چار مراحل کا ڈمپ ٹریلر ہے جس کے تحت 1,307 ملی میٹر اسٹروک، 180 بار زیادہ سے زیادہ ورکنگ پریشر اور 15–25 ٹن کیٹلاگ ٹِپنگ رینج کے ساتھ انڈر باڈی ٹیلیسکوپک ہائیڈرولک سلنڈر ہے۔
Number of stages:
4 مراحلStroke:
1,307 ملی میٹرMass:
58 کلوWorking volume:
13.7 ایل4TG-E130x1307 HCIC-2026 کیٹلاگ میں درج ایک چار مراحل کا ڈمپ ٹریلر انڈر بوبی ٹیلیسکوپک ہائیڈرولک سلنڈر ہے۔ یہ سائیڈ ڈمپ اور تھری وے ڈمپ ٹریلرز کے لیے لائٹ ڈیوٹی انڈر باڈی رینج کا حصہ ہے، جہاں ایک لمبا اسٹروک باڈی اور چیسس کے نیچے فٹ ہونا چاہیے۔
ماڈل OEM یا متبادل سلنڈر کے جائزے کے لیے ایک متعین نقطہ آغاز فراہم کرتا ہے: چار مراحل، 1,307 ملی میٹر اسٹروک، 180 بار زیادہ سے زیادہ ورکنگ پریشر اور 15-25 ٹن کی کیٹلاگ ٹپنگ کی صلاحیت کی حد۔ سلنڈر کو خریداری سے پہلے مکمل ٹریلر کی ساخت، ہائیڈرولک سرکٹ اور بڑھتے ہوئے انتظامات سے مماثل ہونا چاہیے۔
| پیرامیٹر | کیٹلاگ کی قیمت |
|---|---|
| ماڈل | 4TG-E130x1307 |
| مصنوعات کی قسم | انڈر باڈی ٹیلیسکوپک ہائیڈرولک سلنڈر |
| مراحل کی تعداد | 4 |
| اسٹروک | 1,307 ملی میٹر |
| ماس | 58 کلو |
| کام کرنے کا حجم | 13.7 ایل |
| زیادہ سے زیادہ کام کرنے کا دباؤ | 180 بار |
| کیٹلاگ ٹپنگ کی صلاحیت کی حد | 15-25 ٹن |
| طول و عرض L | 545 ملی میٹر |
| طول و عرض اے | 216 ملی میٹر |
| طول و عرض B | 329 ملی میٹر |
| طول و عرض C | 132 ملی میٹر |
| طول و عرض D | 92 ملی میٹر |
| طول و عرض E | 58 ملی میٹر |
مندرجہ بالا اقدار کو فراہم کردہ HCIC-2026 کیٹلاگ، پی ڈی ایف صفحہ 18 میں انڈر باڈی ٹیلیسکوپک ہائیڈرولک سلنڈر ٹیبل سے نقل کیا گیا ہے۔ طباعت شدہ جدول میں، 4TG-E130x1307 کے لیے قطار چار مراحل دکھاتی ہے، ایک 1,307 ملی میٹر اسٹروک اور زیادہ سے زیادہ کام کرنے والا حجم، 1307 ملی میٹر، 180 بار کا حجم، 180 بار۔ کام کرنے کا دباؤ.

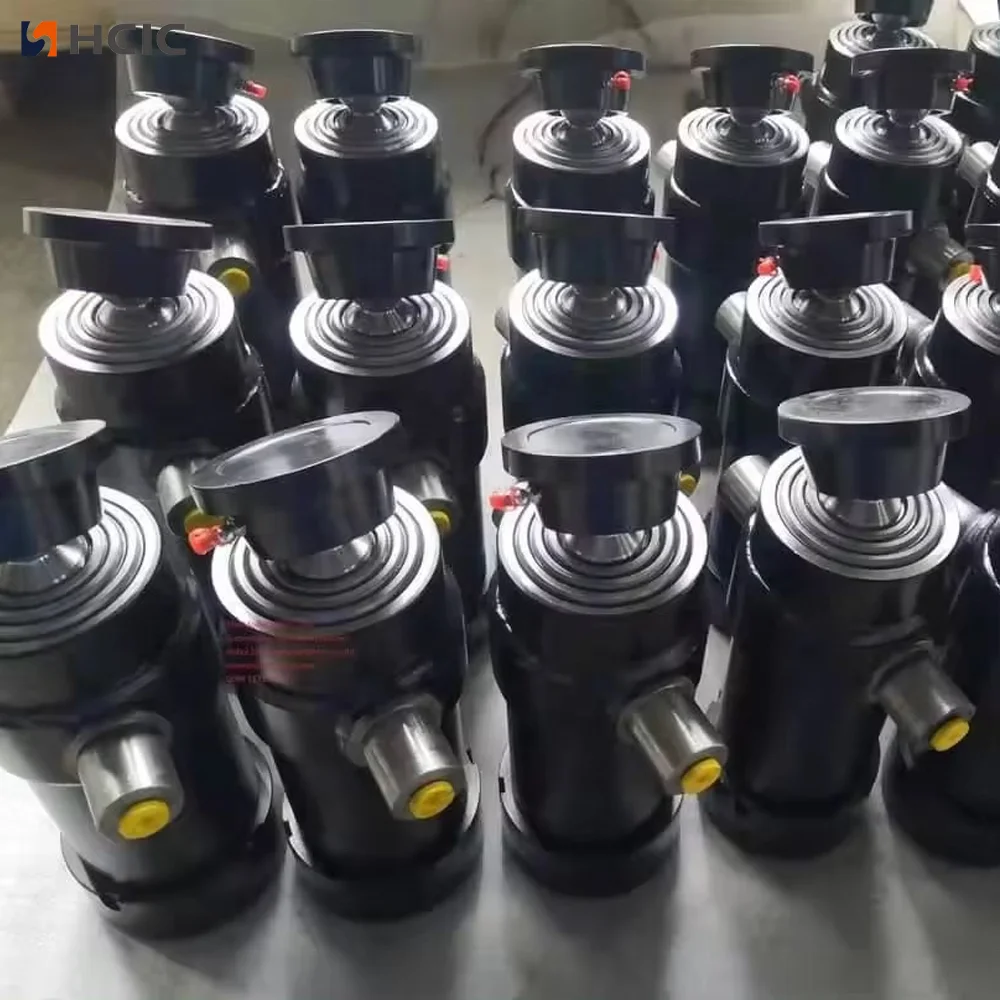

ایک دوربین سلنڈر ایک طویل کام کرنے والی حرکت پیدا کرنے کے لیے نیسٹڈ مراحل کا استعمال کرتا ہے جب پیچھے ہٹنے پر مکمل توسیع کی ضرورت نہیں ہوتی ہے۔ یہ انتظام ڈمپ ٹریلرز پر مفید ہے جہاں جسم کے نیچے دستیاب جگہ محدود ہے لیکن ٹپنگ سسٹم کو پھر بھی کافی حرکت کی ضرورت ہے۔
4TG-E130x1307 کے چار مراحل ہیں اور ایک درج کردہ 1,307 ملی میٹر اسٹروک ہے۔ اس کا 545 mm L طول و عرض بند جگہ کی منصوبہ بندی کے لیے نقطہ آغاز فراہم کرتا ہے، لیکن تنصیب میں سلنڈر کے جھولا، پن یا آنکھ کے کنکشن، چیسس کے ارکان، ہوزز اور ڈمپ باڈی کے مکمل نقل و حرکت کے راستے کا بھی حساب ہونا چاہیے۔
سلنڈر خود سے ٹپنگ کے نتیجے کا تعین نہیں کرتا ہے۔ قبضے کی جگہ، جسمانی وزن، بوجھ کی تقسیم، ٹپنگ اینگل، پمپ کا بہاؤ اور امدادی تحفظ سب سائیکل کے دوران درکار قوت اور رفتار کو متاثر کرتے ہیں۔
درج کردہ L طول و عرض اور A–E تنصیب کے طول و عرض سے شروع کریں۔ ان کا موازنہ ٹریلر ڈرائنگ یا ناپے ہوئے بڑھتے ہوئے علاقے سے کریں۔ پھر سلنڈر کو مکمل ٹپنگ آرک کے ذریعے چیک کریں۔ جب باڈی بند ہو تو سلنڈر چیسس کو صاف کر سکتا ہے لیکن جسم کے اٹھتے ہی کراس ممبر یا بریکٹ سے رابطہ کریں۔

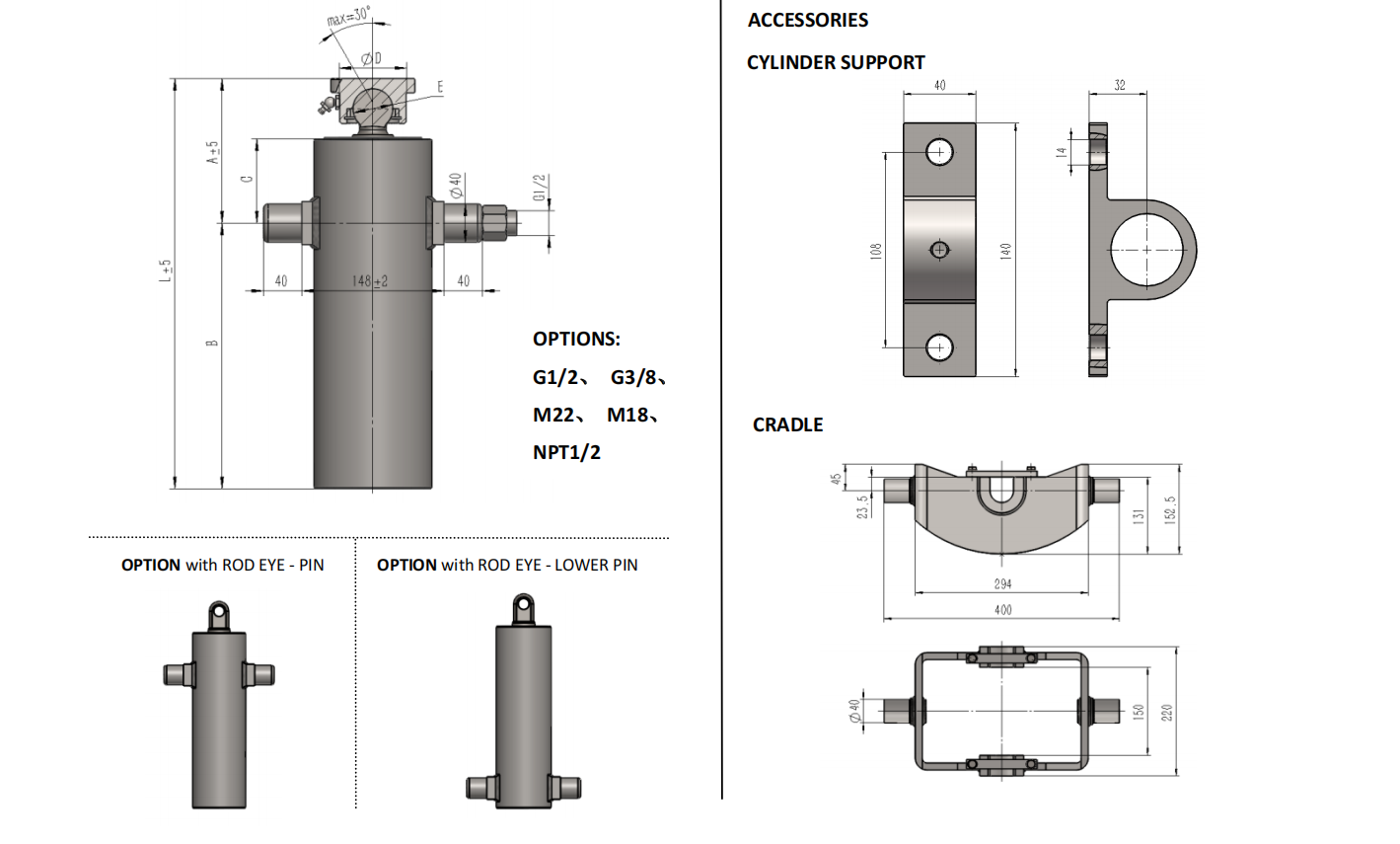

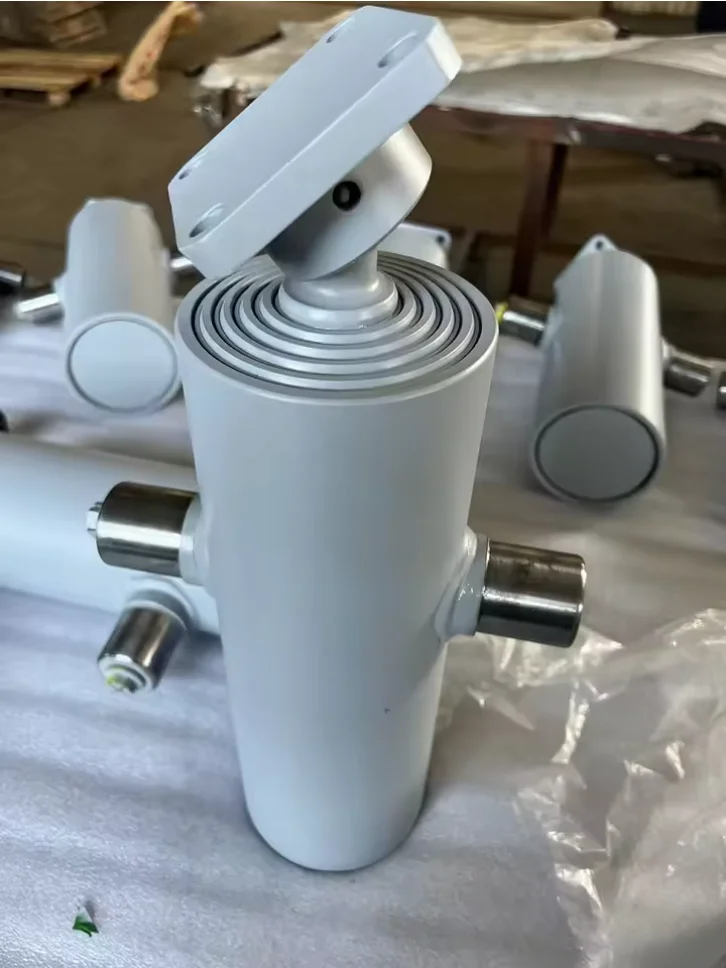

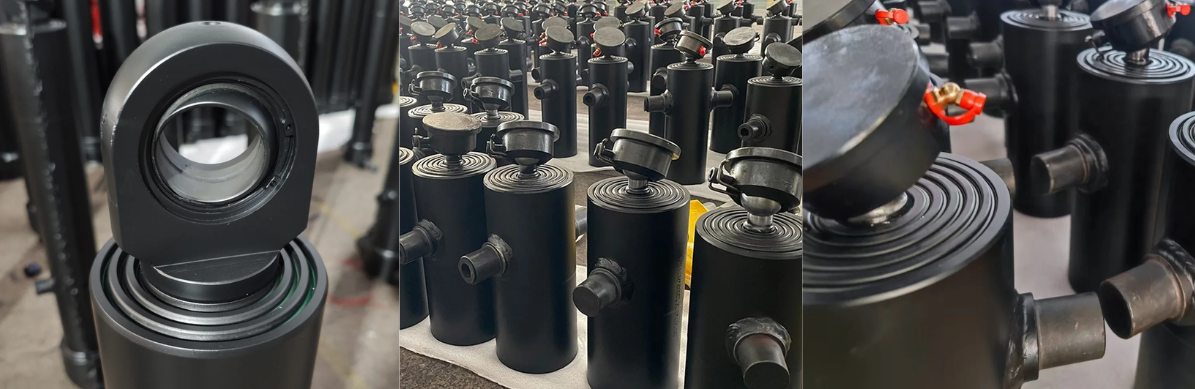

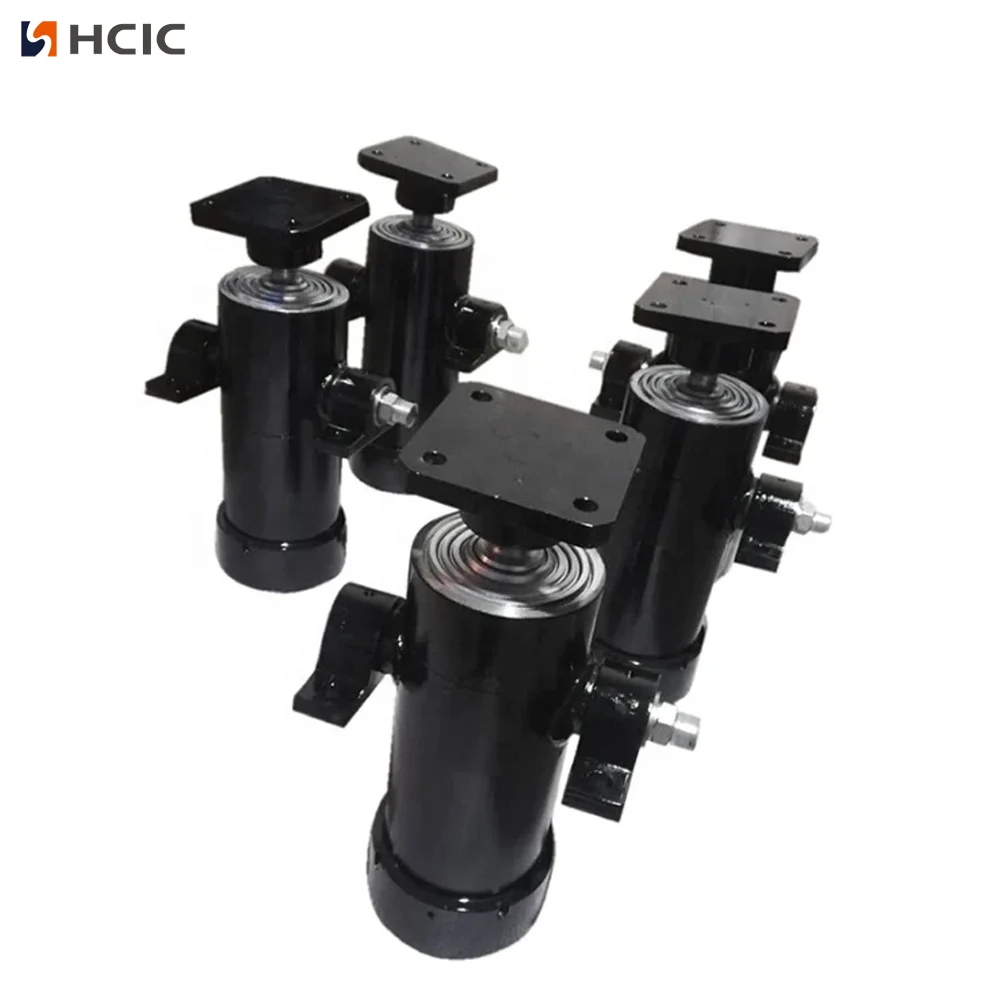

کیٹلاگ کا صفحہ انڈر باڈی سلنڈر رینج کے لیے سپورٹ کریڈل حوالوں کے ساتھ راڈ آئی اور لوئر پن کے اختیارات دکھاتا ہے۔ پروجیکٹ ڈرائنگ سے 4TG-E130x1307 کے لیے درست کنکشن اور جھولا کے انتظام کی تصدیق ہونی چاہیے۔ یہ مت سمجھیں کہ ایک جیسا نظر آنے والا دوربین سلنڈر ایک ہی پن کی جگہ یا بڑھنے کا طریقہ استعمال کرے گا۔
سلنڈر کو ٹریلر کے بڑھتے ہوئے ڈیزائن کے ذریعے سپورٹ اور سیدھ میں رکھنا چاہیے۔ بریکٹس کو سلنڈر کو پوزیشن پر مجبور نہیں کرنا چاہئے یا توسیع کے دوران سائیڈ لوڈنگ نہیں بنانا چاہئے۔ لوڈ لگانے سے پہلے پنوں، جھولا، ہوزز اور قریبی فریم ممبرز کو چیک کریں۔
کیٹلاگ میں 4TG-E130x1307 کے لیے 180 بار کے زیادہ سے زیادہ ورکنگ پریشر کی فہرست ہے۔ اس ضرورت کے مطابق پمپ، ریلیف والو، نلی کا سائز، تیل کا حجم اور کنٹرول سرکٹ کا جائزہ لیا جانا چاہیے۔ کام کرنے کا دباؤ گارنٹی شدہ لفٹنگ کی گنجائش جیسا نہیں ہے۔ اصل قوت کا انحصار ہائیڈرولک پریشر، موثر علاقے اور ٹریلر کی مکینیکل جیومیٹری پر ہوتا ہے۔

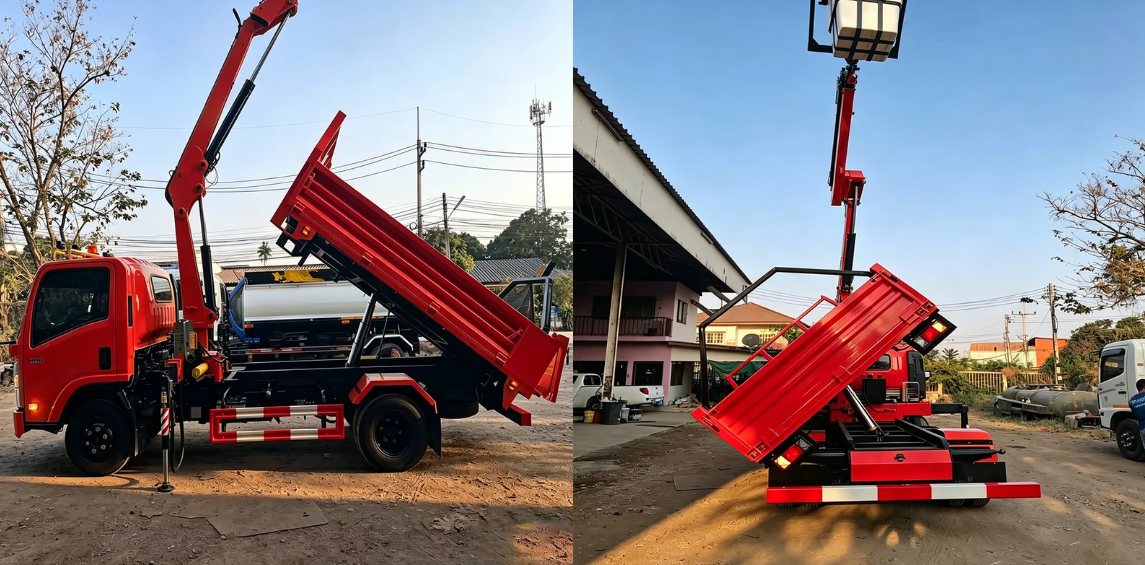

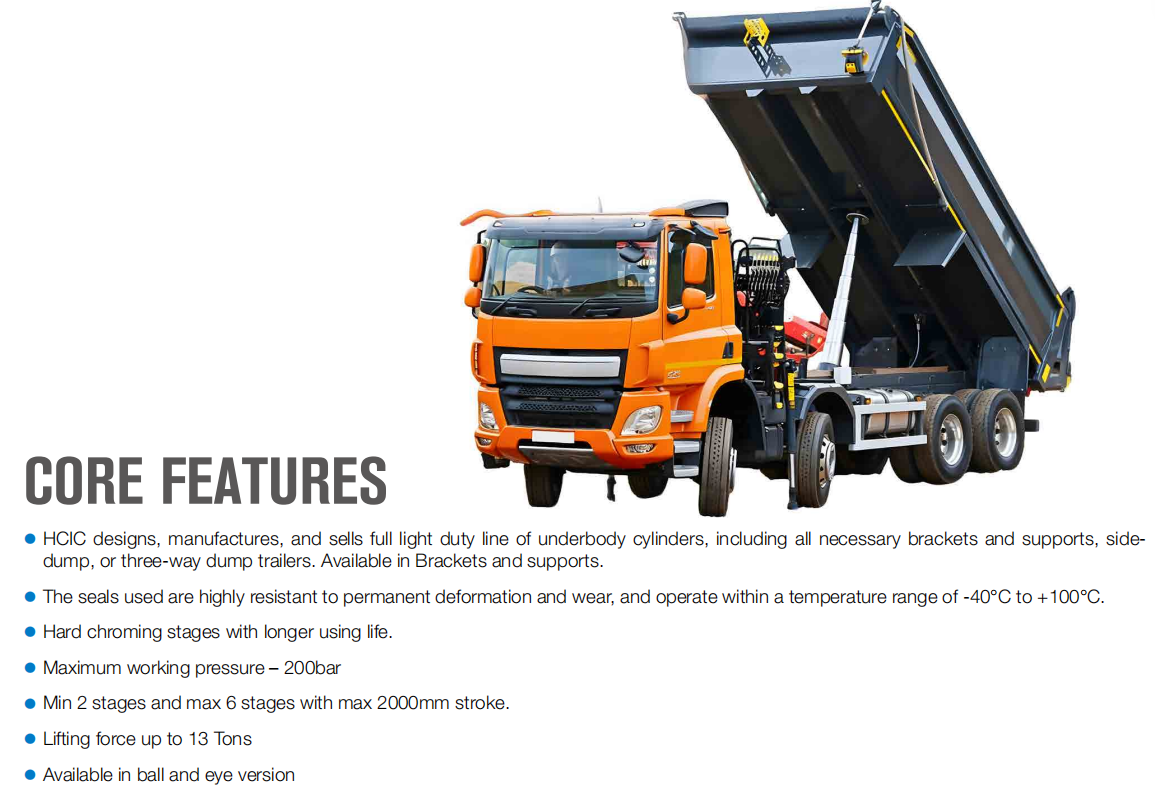

4TG-E130x1307 ڈمپ ٹریلر پروجیکٹس سے متعلق ہے جنہیں 1,307 ملی میٹر اسٹروک کے ساتھ چار سٹیج انڈر باڈی ٹیلیسکوپک ہائیڈرولک سلنڈر کی ضرورت ہے۔ اس کو سائیڈ ڈمپ اور تھری وے ڈمپ ٹریلر لے آؤٹ کے لیے سمجھا جا سکتا ہے جب انسٹالیشن کی دستیاب جگہ اور کیٹلاگ ایپلیکیشن رینج پروجیکٹ سے مماثل ہو۔
کیٹلاگ میں 15-25 ٹن ٹپنگ کی صلاحیت کی حد درج ہے۔ اسے ایک کیٹلاگ ایپلیکیشن ریفرنس کے طور پر سمجھیں، نہ کہ عالمگیر پے لوڈ کی منظوری۔ ٹریلر باڈی، قبضے کی ساخت، چیسس کی طاقت، لوڈ کی تقسیم اور ہائیڈرولک نظام کا ایک ساتھ جائزہ لینا چاہیے۔
4TG-E130x1307 OEM یا متبادل انکوائری کے لیے، بھیجیں:
یہ معلومات ماؤنٹنگ یا ہائیڈرولک سسٹم کے دوبارہ ڈیزائن سے براہ راست سلنڈر کی تبدیلی کو الگ کرنے میں مدد کرتی ہے۔
4TG-E130x1307 ٹریلر بنانے والوں کو 1,307 ملی میٹر اسٹروک، 58 کلو گرام ماس، 180 بار زیادہ سے زیادہ ورکنگ پریشر، 13.7 L ورکنگ والیوم اور 15-25 ٹن کیٹلاگ ٹِپنگ رینج کے ساتھ ایک متعین چار سٹیج انڈر باڈی سلنڈر آپشن فراہم کرتا ہے۔
آرڈر دینے سے پہلے ٹریلر ڈرائنگ، بڑھتے ہوئے پیمائش اور ہائیڈرولک ڈیٹا HCIC کو فٹمنٹ کے جائزے کے لیے بھیجیں۔
