FE-4TG-E169*4280 فرنٹ ٹِپنگ ہائیڈرولک سلنڈر 49-ٹن ڈمپ ٹرک ایپلی کیشنز کے لیے درج ہے، جس میں 16 MPa پریشر اور 1,345 ملی میٹر بند لمبائی ہے۔
Working pressure:
16 ایم پی اےTipping capacity reference:
49 ٹیNumber of stages:
4 مراحلFE-4TG-E169*4280 ایک چار مراحل کا فرنٹ ٹِپنگ ہائیڈرولک سلنڈر ہے جو HCIC ہائیڈرولک ٹِپنگ کیٹلاگ میں 49-ٹن ٹِپنگ کیپیسیٹی ایپلی کیشن کے لیے درج ہے۔ اس کی دوربین کی تعمیر عام طور پر سنگل اسٹیج سلنڈر کے مقابلے میں ایک مختصر بند پیکج کے ساتھ کام کرنے والی طویل رینج کو یکجا کرتی ہے۔
ماڈل کا مقصد فرنٹ ٹِپنگ ڈمپ ٹرک سسٹم ڈیزائن کے لیے ہے، جہاں سلنڈر کی لمبائی، بڑھتے ہوئے جیومیٹری اور گاڑی کے بوجھ کا ایک ساتھ جائزہ لینا چاہیے۔ کیٹلاگ ابتدائی انجینئرنگ بحث کے لیے ضروری بور کی ترتیب، دباؤ، تنصیب کے طول و عرض اور بند لمبائی فراہم کرتا ہے۔
| پیرامیٹر | کیٹلاگ کی قیمت |
|---|---|
| ماڈل | FE-4TG-E169*4280 |
| ٹپنگ کی صلاحیت کا حوالہ | 49 ٹی |
| کام کا دباؤ | 16 ایم پی اے |
| مراحل کی تعداد | 4 |
| بور قطر کی ترتیب | 169/158/136/115 ملی میٹر |
| طول و عرض اے | 245 ملی میٹر |
| طول و عرض B | 385 ملی میٹر |
| طول و عرض C | 70 ملی میٹر |
| طول و عرض D | 50 ملی میٹر |
| طول و عرض ڈیلٹا | 50 ملی میٹر |
| بند لمبائی L | 1,345 ملی میٹر |
مندرجہ بالا اقدار کو فراہم کردہ HCIC-2026 کیٹلاگ میں FE/FC فرنٹ ٹِپنگ سلنڈر ٹیبل سے نقل کیا گیا ہے۔ ٹپنگ کی صلاحیت کا حوالہ ایک کیٹلاگ ایپلیکیشن ویلیو ہے، ہر ٹرک کنفیگریشن کی ضمانت نہیں ہے۔
FE-4TG-E169*4280 چار نیسٹڈ مراحل استعمال کرتا ہے۔ جیسے جیسے مراحل بڑھتے ہیں بور کی ترتیب 169 ملی میٹر سے 115 ملی میٹر تک کم ہو جاتی ہے۔ یہ انتظام سلنڈر کو بند تنصیب کی لمبائی کو 1,345 ملی میٹر تک رکھتے ہوئے ایک لمبی لفٹنگ حرکت فراہم کرنے کی اجازت دیتا ہے۔
فرنٹ ٹِپنگ سائیکل کے دوران، ہائیڈرولک پریشر ایکٹو اسٹیج ایریا پر کام کرتا ہے۔ جیسے جیسے اسٹیج کی ترتیب بدلتی ہے، دستیاب لفٹنگ فورس اور حرکت کی رفتار بھی بدل جاتی ہے۔ اس وجہ سے، ایک سلنڈر کا انتخاب صرف اس کے سب سے بڑے بور یا ٹرک کی معمولی صلاحیت سے نہیں کیا جانا چاہیے۔ جسم کا وزن، پے لوڈ، قبضہ کی پوزیشن، بڑھتے ہوئے پوائنٹس اور ہائیڈرولک سرکٹ سبھی نظام کے حتمی نتائج کو متاثر کرتے ہیں۔

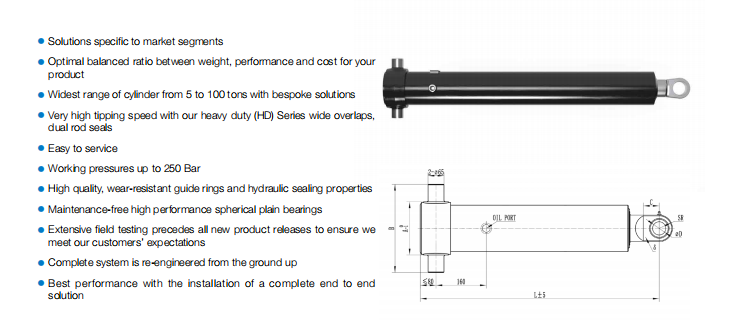

کیٹلاگ FE-4TG-E169*4280 کے لیے A, B, C, D اور ڈیلٹا کے طول و عرض کی فہرست دیتا ہے۔ ان طول و عرض کا موازنہ ٹرک کے فرنٹ ماؤنٹنگ بریکٹ، پیوٹ ترتیب، فریم کلیئرنس اور بند باڈی پوزیشن سے کیا جانا چاہیے۔
1,345 ملی میٹر بند لمبائی خاص طور پر اس وقت اہم ہوتی ہے جب سلنڈر کو چیسس اور فرنٹ ٹِپنگ باڈی کے درمیان نصب کیا جاتا ہے۔ خریداروں کو مکمل توسیعی راستے، لفٹنگ کے آغاز پر سلنڈر کا زاویہ اور ہر بڑھتے ہوئے مقام کے ارد گرد کلیئرنس کو بھی چیک کرنا چاہیے۔ جہتی طور پر ملتے جلتے سلنڈر اب بھی غیر موزوں ہو سکتا ہے اگر اس کے پن سینٹرز یا بریکٹ جیومیٹری میں فرق ہو۔
کیٹلاگ میں اس ماڈل کے لیے 16 MPa کے ورکنگ پریشر اور 49-ٹن ٹِپنگ کی صلاحیت کا حوالہ درج ہے۔ پمپ کی ترتیب، والو کی حفاظت، ہائیڈرولک تیل کے بہاؤ اور ٹرک کی ساخت کے ساتھ ساتھ ان اعداد و شمار کا جائزہ لینا ضروری ہے۔ ان کے ساتھ اسٹینڈ اکیلے پے لوڈ کی منظوری کے طور پر سلوک نہیں کیا جانا چاہئے۔
FE-4TG-E169*4280 کو منتخب کرنے سے پہلے، خریدار کو تصدیق کرنی چاہیے کہ آیا 49 ٹن کا حوالہ اصل گاڑی اور ٹِپنگ باڈی سے ملتا ہے۔ مکمل نظام کے لیے ہم آہنگ بریکٹ، پن، ہائیڈرولک لائنز اور مطلوبہ بوجھ اور حرکت کے لیے ڈیزائن کردہ کنٹرول سرکٹ کی ضرورت ہوتی ہے۔
متبادل انکوائری کے لیے، اصل سلنڈر کی شناخت، ماؤنٹنگ پوائنٹس کی تصاویر، بند اور توسیعی پیمائش، پن کے طول و عرض، آئل پورٹ کی معلومات اور ٹرک کی درخواست کی تفصیلات بھیجیں۔ اگر پرانے یونٹ کو نقصان پہنچا ہے تو، چھڑی کی تصویریں، اسٹیج کے جوڑوں اور بڑھتی ہوئی آنکھوں سے سلنڈر کے مسئلے کو بریکٹ یا الائنمنٹ کے مسئلے سے الگ کرنے میں مدد ملتی ہے۔
مندرجہ ذیل معلومات OEM کوٹیشن کے لیے مفید ہے:
FE-4TG-E169*4280 ایک 169/158/136/115 ملی میٹر بور کی ترتیب، 16 MPa کیٹلاگ پریشر اور 1,345 ملی میٹر بند لمبائی کے ساتھ ایک مخصوص چار مراحل کا فرنٹ ٹِپنگ ہائیڈرولک سلنڈر ہے۔ اس کی مناسبیت کا انحصار مکمل ڈمپ ٹرک سسٹم پر ہے، صرف ماڈل نمبر پر نہیں۔ پراجیکٹ کے مخصوص جائزے کے لیے HCIC کو بڑھتے ہوئے ڈرائنگ اور ہائیڈرولک ڈیٹا بھیجیں۔

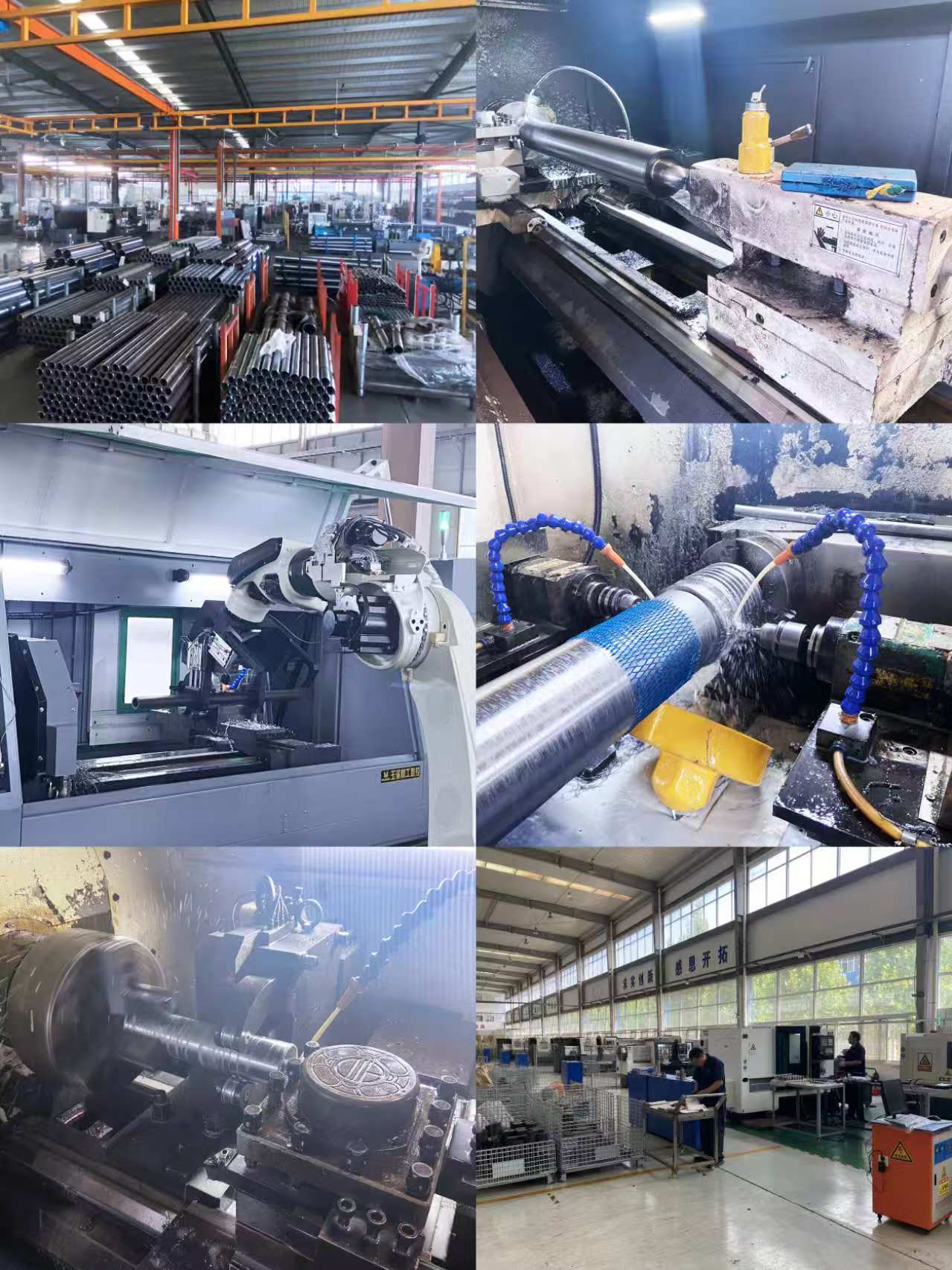

HCIC گاڑیوں اور صنعتی استعمال کے لیے ہائیڈرولک سلنڈر اور پاور یونٹ تیار اور تیار کرتا ہے۔ HCIC تکنیکی جائزے کی بنیاد کے طور پر کسٹمر ڈرائنگ، پیمائش اور درخواست کی ضروریات کا استعمال کرتے ہوئے OEM اور متبادل پوچھ گچھ کی حمایت کرتا ہے۔
FE-4TG-E169*4280 کوٹیشن ریویو کی درخواست کریں:
