مصنوعات کی وضاحت

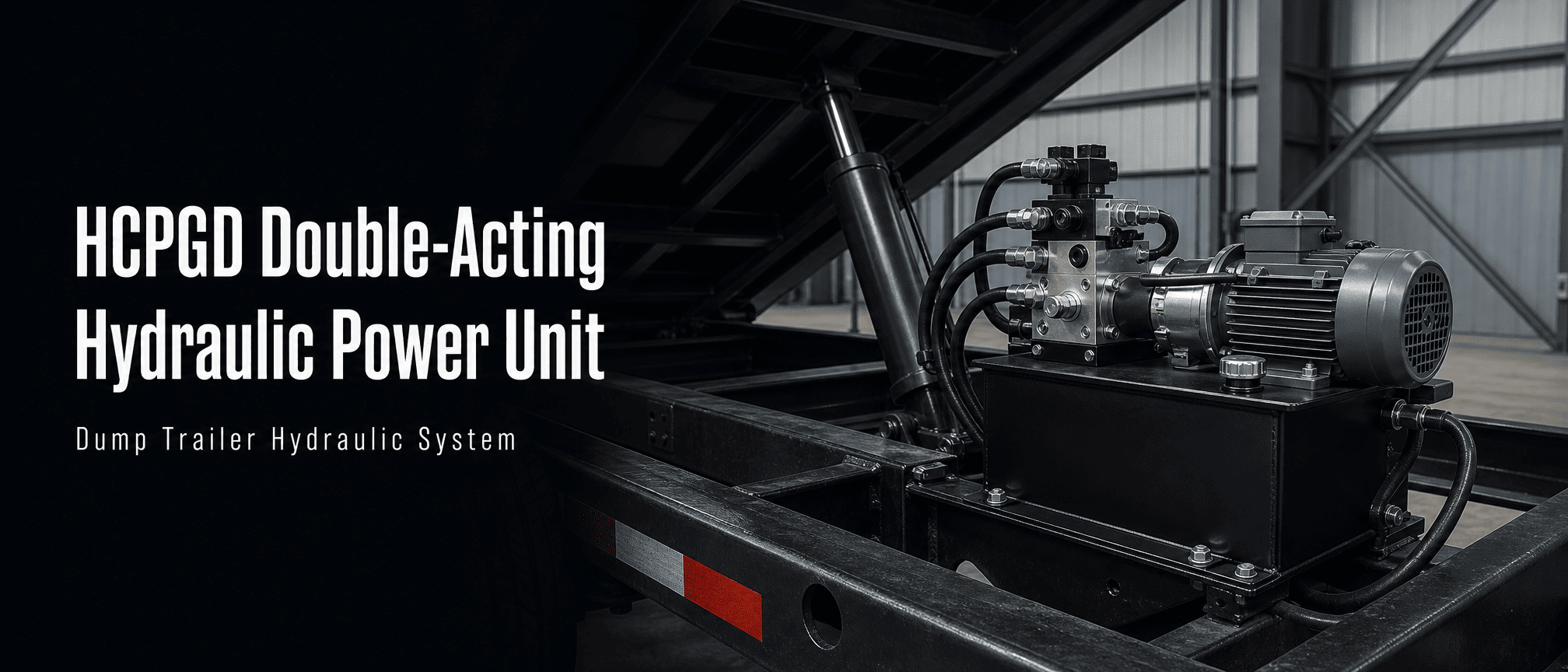

ڈمپ ٹریلرز کے لیے HCPGD ڈبل ایکٹنگ ہائیڈرولک پاور یونٹ۔ کیٹلاگ 1.2 GPM بہاؤ کی شرح، 6 گیلن ٹینک، 3,000 PSI دباؤ کی درجہ بندی اور SAE #6 بندرگاہوں کی وضاحت کرتا ہے۔ اس کا سولینائیڈ سے چلنے والا 4 طرفہ، 3-پوزیشن والو کا انتظام ہائیڈرولک سرکٹس کے لیے ہے جس کو دونوں سمتوں میں چلنے والی حرکت کی ضرورت ہے۔

ٹریلر بنانے والے یا بیڑے کی دیکھ بھال کرنے والی ٹیم کے لیے، اہم نکتہ صرف موٹر اور ریزروائر کا سائز نہیں ہے۔ HPU کو سلنڈر، دستیاب برقی سپلائی، ہائیڈرولک آئل، نلی کی ترتیب اور مطلوبہ حرکت سے مماثل ہونا چاہیے۔ یہ مضمون وضاحت کرتا ہے کہ HCPGD تفصیلات کا کیا مطلب ہے اور آرڈر سے پہلے کن معلومات کی تصدیق ہونی چاہیے۔

power unit

I. HCPGD ہائیڈرولک پاور یونٹ کیا کرتا ہے۔

ہائیڈرولک پاور یونٹ برقی طاقت کو ہائیڈرولک بہاؤ اور دباؤ میں تبدیل کرتا ہے۔ پمپ ڈبل ایکٹنگ سلنڈر کے منتخب سائیڈ پر تیل بھیجتا ہے۔ جب والو کی پوزیشن تبدیل ہوتی ہے، تو سرکٹ تیل کے بہاؤ کو الٹ دیتا ہے تاکہ سلنڈر ہائیڈرولک پاور کے تحت بڑھے اور پیچھے ہٹ سکے۔

HCPGD ڈبل ایکٹنگ ہائیڈرولک پاور یونٹ اس لیے ڈمپ ٹریلر کے ڈیزائن کے لیے موزوں ہے جس کے لیے پاورڈ ایکسٹینڈ فنکشن اور پاورڈ ریٹریکٹ فنکشن کی ضرورت ہے۔ صحیح حرکت اب بھی سلنڈر کے حجم، بوجھ، ریلیف سیٹنگ، نلی کے سائز اور کنٹرول سرکٹ پر منحصر ہے۔ HPU کو الگ تھلگ جزو کے بجائے مکمل ہائیڈرولک نظام کے حصے کے طور پر منتخب کیا جانا چاہیے۔

II HCPGD کے لیے کیٹلاگ کی تفصیلات

hydraulic power unit

آئٹم	کیٹلاگ کی تفصیلات
ماڈل	ایچ سی پی جی ڈی
مصنوعات کی قسم	ڈبل ایکٹنگ ہائیڈرولک پاور یونٹ
درخواست کیٹلاگ میں درج ہے۔	ڈمپ ٹریلر
بہاؤ کی شرح	1.2 جی پی ایم
پورٹ سائز	SAE #6
ٹینک کا سائز	6 لڑکی
دباؤ	3,000 PSI
والونگ	سولینائڈ سے چلنے والا؛ 4 طرفہ، 3 پوزیشن

یہ HCIC-2026 کیٹلاگ میں شائع شدہ HCPGD اقدار ہیں۔ کیٹلاگ اس ماڈل کے لیے مکمل موٹر کرنٹ، بیٹری کی گنجائش، ڈیوٹی سائیکل، ریلیف والو سیٹنگ یا کنٹرولر وائرنگ ڈایاگرام فراہم نہیں کرتا ہے۔ پیداوار کی منظوری سے پہلے ان تفصیلات کی پروجیکٹ کی ضروریات کے خلاف تصدیق کی جانی چاہیے۔

III والو اور سرکٹ منطق

4-طرفہ، 3-پوزیشن والو پاور یونٹ کو ڈبل ایکٹنگ ہائیڈرولک ایکچوایٹر کے لیے ایک دشاتمک کنٹرول ڈھانچہ فراہم کرتا ہے۔ ایک کام کرنے والی بندرگاہ سلنڈر کو بڑھانے کے لیے تیل کی ہدایت کر سکتی ہے جبکہ دوسری ٹینک میں تیل واپس کر دیتی ہے۔ مخالف کمانڈ میں، بہاؤ کا راستہ الٹ جاتا ہے۔

مرکز کی پوزیشن ایک ڈیزائن کی تفصیل ہے جس کی حتمی سرکٹ اور والو کی تفصیلات کے ساتھ تصدیق ہونی چاہیے۔ یہ اس بات پر اثر انداز ہوتا ہے کہ جب برقی کمانڈ جاری کی جاتی ہے تو ایکچیویٹر کس طرح برتاؤ کرتا ہے۔ ٹریلر مینوفیکچرر کو ہائیڈرولک اسکیمیٹک، لوڈ کنٹرول کی ضروریات اور محفوظ کم کرنے کے طریقہ کار کا جائزہ لیے بغیر مرکز کی حالت نہیں سمجھنی چاہیے۔

SAE #6 پورٹ کنکشن کو بھی منتخب نلی، اڈاپٹر اور فٹنگ کے معیار کے خلاف چیک کرنے کی ضرورت ہے۔ دھاگے کی شناخت اور سگ ماہی کی مشق کو درست کریں کیونکہ ایک چھوٹا سا کنکشن لیک ہوا کو متعارف کرا سکتا ہے، تیل کھو سکتا ہے اور ٹریلر کی حرکت کو متضاد بنا سکتا ہے۔

چہارم 6 گیلن ٹینک کیوں اہمیت رکھتا ہے۔

HCPGD 6 گیلن ٹینک کے ساتھ درج ہے۔ ذخائر کا حجم تیل کی واپسی کے لیے جگہ فراہم کرتا ہے اور نظام کو سلنڈر کے لیے درکار تیل کے حجم کو منظم کرنے میں مدد کرتا ہے۔ مطلوبہ ٹینک کے سائز کا تعین صرف سلنڈر بور سے نہیں ہوتا ہے۔ یہ سلنڈر اسٹروک، راڈ والیوم، سرکٹ کی ترتیب، نلی کا حجم، تیل کی سطح، تنصیب کی دستیاب جگہ اور آپریٹنگ سائیکل پر بھی منحصر ہے۔

ٹینک کو محفوظ طریقے سے نصب اور پوزیشن میں رکھا جانا چاہیے تاکہ سکشن لائن، واپسی کا راستہ اور سروس تک رسائی عملی رہے۔ آرڈر کرنے سے پہلے، انسٹالر کو HCIC کے ساتھ اصل ذخائر کے طول و عرض، بڑھتے ہوئے واقفیت، فلر اور سانس لینے کے انتظام، اور قابل استعمال تیل کی سطح کی تصدیق کرنی چاہیے۔

V. بہاؤ، دباؤ اور حقیقی آپریٹنگ رفتار

کیٹلاگ میں HCPGD کے لیے 1.2 GPM اور پریشر کی تفصیلات کے لیے 3,000 PSI درج ہیں۔ ان اقدار کو براہ راست گارنٹی شدہ ٹریلر اٹھانے کے وقت یا اٹھانے کی صلاحیت میں تبدیل نہیں کیا جانا چاہئے۔ اصل رفتار سلنڈر کے حجم اور بوجھ پر منحصر ہے۔ اصل کام کا دباؤ مطلوبہ قوت، مکینیکل جیومیٹری، رگڑ، پابندی اور امدادی تحفظ پر منحصر ہے۔

ایک سادہ پہلا چیک مطلوبہ سلنڈر والیوم کا دستیاب بہاؤ سے موازنہ کرنا ہے۔ ایک بڑے سلنڈر کو ایک ہی اسٹروک کو مکمل کرنے کے لیے زیادہ تیل کی ضرورت ہوتی ہے، اس لیے اس کی حرکت عام طور پر اسی بہاؤ کی شرح پر زیادہ وقت لے گی۔ ایک سسٹم ڈیزائنر کو ڈبل ایکٹنگ سلنڈر کی چھڑی کی طرف سے واپسی کے بہاؤ، نلی کی لمبائی اور ہائیڈرولک آئل کے درجہ حرارت پر منحصر چپکنے والے پن پر بھی غور کرنا چاہیے۔

3,000 PSI کیٹلاگ ویلیو سسٹم ڈیزائن کی حد ہے جسے سلنڈر، ہوزز، فٹنگز اور کنٹرول پرزوں کے خلاف چیک کیا جانا ہے۔ اسے ایک وعدہ کے طور پر نہیں سمجھا جانا چاہئے کہ ہر ٹریلر اس دباؤ پر مسلسل کام کرے گا۔

VI ڈمپ ٹریلر کے لیے انسٹالیشن پوائنٹس

HCPGD ڈبل ایکٹنگ ہائیڈرولک پاور یونٹ کو فٹ کرنے سے پہلے، درج ذیل نکات کی تصدیق کریں:

1. سلنڈر مطابقت:تصدیق کریں کہ منسلک ایکچیویٹر ڈبل ایکٹنگ کر رہا ہے اور دونوں بندرگاہوں کی صحیح شناخت کی گئی ہے۔

2. بجلی کی فراہمی:وولٹیج، موجودہ مانگ، فیوز پروٹیکشن، کیبل کا سائز اور کنٹرول سوئچ کی مطابقت کی تصدیق کریں۔

3. ہائیڈرولک کنکشن:SAE #6 بندرگاہوں کو درست ہوزز اور اڈاپٹر کے ساتھ ملائیں۔ سکشن اور واپسی کے راستوں کو صاف رکھیں۔

4. ذخائر کی پوزیشن:بھرنے، معائنہ، صفائی اور مستقبل کی خدمت کے لیے کافی جگہ چھوڑ دیں۔

5. پریشر تحفظ:ریلیف والو کے انتظام اور مکمل سرکٹ کے لیے محفوظ دباؤ کی تصدیق کریں۔

6. لوڈ کنٹرول:جائزہ لیں کہ اگر برقی طاقت میں خلل پڑتا ہے تو ڈمپ باڈی کو کیسے رکھا جاتا ہے اور نیچے کیا جاتا ہے۔

7. ہوا ہٹانا:منظور شدہ تیل سے بھریں، سسٹم کے ڈیزائن کے مطابق سرکٹ کو بلیڈ کریں اور کئی کنٹرول شدہ چکروں کے بعد ریزروائر لیول کو چیک کریں۔

حتمی کنفیگریشن کی منظوری سے پہلے HCIC کو ٹریلر لے آؤٹ، سلنڈر ڈیٹا، مطلوبہ سپلائی وولٹیج اور ہائیڈرولک اسکیمیٹک موصول ہونا چاہیے۔

VII عام انتخاب کی غلطیاں

اکیلے PSI کے ذریعے منتخب کرنا

دباؤ نظام کی مکمل کارکردگی کا تعین نہیں کرتا ہے۔ سلنڈر کی قوت، مکینیکل لیوریج اور بہاؤ کی ضرورت کو ایک ساتھ مل کر سمجھا جانا چاہیے۔

بہاؤ کو اٹھانے کی صلاحیت کے طور پر علاج کرنا

1.2 GPM قدر تیل کے بہاؤ سے متعلق ہے، براہ راست اس بڑے پیمانے پر نہیں جسے ٹریلر اٹھا سکتا ہے۔ بوجھ کی صلاحیت سلنڈر اور ٹریلر کی ساخت کے ساتھ ساتھ ہائیڈرولک سرکٹ پر منحصر ہے۔

واپسی کی طرف نظر انداز کرنا

ایک ڈبل ایکٹنگ سسٹم کو ایکچیویٹر کے دونوں طرف درست روٹنگ کی ضرورت ہوتی ہے۔ نلی کی غلط شناخت سلنڈر کو غلط سمت میں منتقل کرنے یا ارادے کے مطابق پیچھے ہٹنے میں ناکام ہونے کا سبب بن سکتی ہے۔

والو سینٹر فنکشن کو غیر متعینہ چھوڑنا

4-طرفہ، 3-پوزیشن والو کو مطلوبہ غیر جانبدار رویے اور محفوظ کم کرنے کے انتظام سے مماثل ہونا چاہیے۔

VIII OEM اور متبادل انکوائری کی معلومات

HCPGD ڈبل ایکٹنگ ہائیڈرولک پاور یونٹ کوٹیشن کے لیے، فراہم کریں:

ٹریلر کی قسم اور مطلوبہ درخواست

سلنڈر بور، راڈ کا قطر اور اسٹروک
مطلوبہ رویے میں توسیع اور پیچھے ہٹنا
الیکٹریکل وولٹیج اور دستیاب کرنٹ
ٹارگٹ سائیکل کا وقت، اگر بیان کیا گیا ہو۔
ہائیڈرولک تیل کی قسم یا موجودہ نظام کا تیل
نلی اور فٹنگ کا معیار
تنصیب کی جگہ اور بڑھتے ہوئے سمت
کنٹرول کا طریقہ اور ریموٹ کنٹرول کی ضروریات
مطلوبہ مقدار اور ترسیل کی منزل

یہ معلومات صرف ایک نمبر سے حوالہ دینے کے بجائے HPU کنفیگریشن کو مکمل ٹریلر سسٹم کے خلاف چیک کرنے کی اجازت دیتی ہے۔

IX. اکثر پوچھے گئے سوالات

کیا HCPGD سنگل ایکٹنگ ہے یا ڈبل ایکٹنگ؟

HCIC-2026 کیٹلاگ HCPGD کو ڈبل ایکٹنگ ہائیڈرولک پاور یونٹ کے طور پر درج کرتا ہے۔

HCPGD کے لیے کیا بہاؤ کی شرح درج ہے؟

کیٹلاگ میں بہاؤ کی شرح 1.2 GPM درج ہے۔

HCPGD کس ٹینک کا سائز استعمال کرتا ہے؟

کیٹلاگ میں 6 گیلن ٹینک درج ہے۔

کس پورٹ سائز کی وضاحت کی گئی ہے؟

کیٹلاگ میں SAE #6 پورٹ سائز درج ہے۔

کیا کیٹلاگ ہر برقی تفصیلات کی تصدیق کرتا ہے؟

نمبر۔ ماڈل ٹیبل مکمل موٹر کرنٹ، وائرنگ ڈایاگرام یا ڈیوٹی سائیکل کی تفصیلات فراہم نہیں کرتا ہے۔ مطلوبہ ٹریلر کے لیے ان پوائنٹس کی تصدیق ہونی چاہیے۔

X. HCPGD کنفیگریشن ریویو کی درخواست کریں۔

HCPGD ڈبل ایکٹنگ ہائیڈرولک پاور یونٹ ایک متعین ڈمپ-ٹریلر HPU آپشن ہے جس میں کیٹلاگ میں درج بہاؤ، ٹینک، پریشر اور والو ڈیٹا ہے۔ قابل اعتماد کوٹیشن کے لیے، HCIC کو سلنڈر کی تفصیلات، بجلی کی فراہمی، ہائیڈرولک اسکیمیٹک اور تنصیب کی رکاوٹیں بھیجیں۔

HCIC پھر جائزہ لے سکتا ہے کہ آیا HCPGD کنفیگریشن مکمل ایپلیکیشن سے میل کھاتا ہے اور کسی پروجیکٹ کے ساتھ مخصوص تفصیلات کی نشاندہی کرسکتا ہے جس کی پروڈکشن سے پہلے تصدیق کی ضرورت ہوتی ہے۔

XI .HCIC کے بارے میں

Jinan Huachen Industrial Co., Ltd. کی بنیاد 1998 میں رکھی گئی تھی۔ HCIC-2026 کیٹلاگ کمپنی کو ہائیڈرولک پروڈکٹ بنانے والی کمپنی کے طور پر بیان کرتا ہے جس کی توجہ صنعتوں کے لیے ہائیڈرولک سلنڈرز اور پاور یونٹس بشمول ٹرانسپورٹیشن آلات، تعمیراتی مشینری اور دیگر صنعتی ایپلی کیشنز پر مرکوز ہے۔
