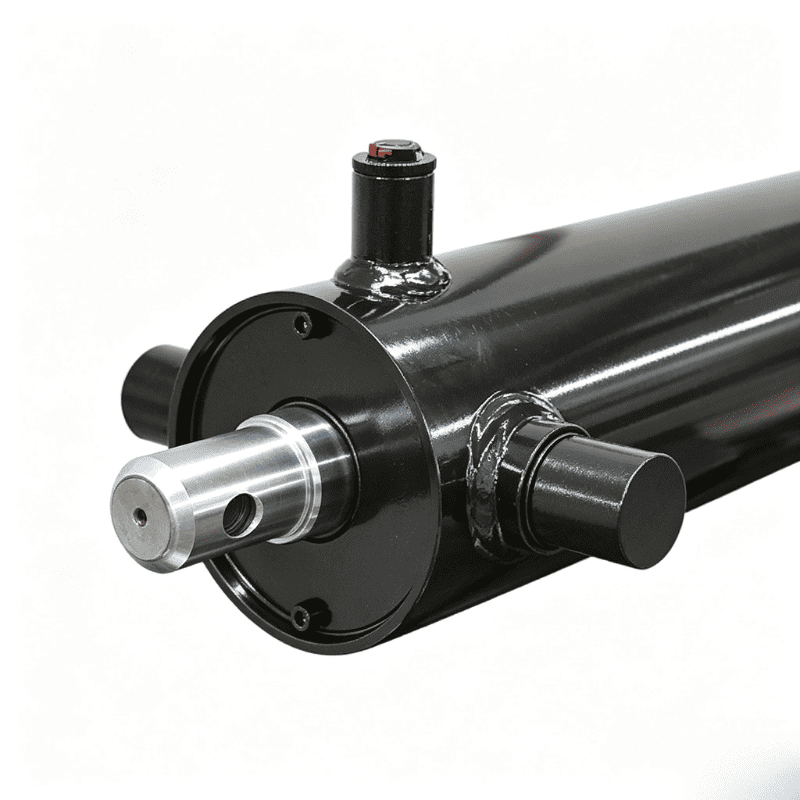

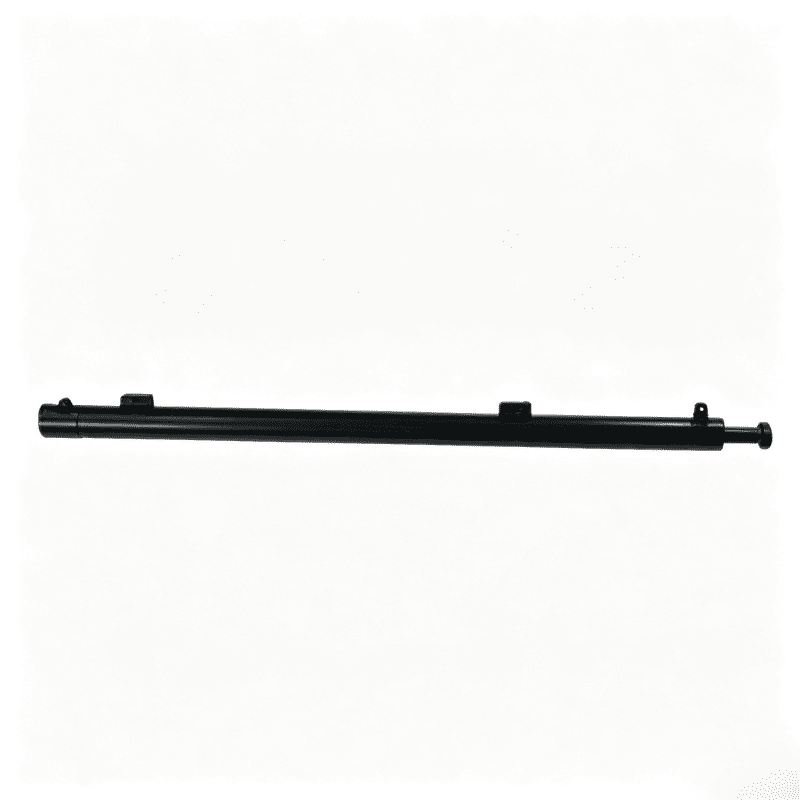

HR4752 ٹارپ سسٹم ہائیڈرولک سلنڈر میں 2 انچ کا بور، 1.25 انچ راڈ اور 36 انچ کا سٹروک ہے جو ٹرک اور ٹریلر کور سسٹم پر گینٹری ریز ایپلی کیشنز کے لیے ہے۔
Bore:
2 انچRod diameter:
1.25 انچStroke:
36 انچٹارپ سسٹمز کے لیے HR4752 ہائیڈرولک سلنڈر گینٹری ریز ایپلی کیشنز کے لیے کیٹلاگ میں درج سلنڈر ہے۔ HCIC-2026 کیٹلاگ ماڈل کی شناخت 2 انچ بور، 1.25 انچ کی چھڑی اور 36 انچ اسٹروک کے ساتھ کرتا ہے۔ اس کی درج کردہ ایپلی کیشن ایک گینٹری ریز سلنڈر ہے جو ہائیڈرولک ترپال کے نظام میں استعمال ہوتا ہے۔
ٹارپ سسٹم سلنڈر کا انتخاب صرف اسٹروک سے نہیں ہوتا ہے۔ یہ گینٹری، بازو جیومیٹری، کور میٹریل، بڑھتے ہوئے پوائنٹس اور ہائیڈرولک کنٹرول کے ساتھ کام کرتا ہے۔ دستیاب جگہ کو فٹ کرتے ہوئے سلنڈر کو مطلوبہ حرکت فراہم کرنی چاہیے اور توسیع اور پیچھے ہٹنے کے دوران ٹارپ فریم میں مداخلت سے گریز کرنا چاہیے۔
| پیرامیٹر | کیٹلاگ کی قیمت |
|---|---|
| ماڈل | HR4752 |
| مصنوعات کی قسم | ٹارپ سسٹم ہائیڈرولک سلنڈر |
| بور | 2 انچ |
| چھڑی کا قطر | 1.25 انچ |
| اسٹروک | 36 انچ |
| کیٹلاگ کی درخواست | گینٹری میں اضافہ سلنڈر |
| ماخذ | HCIC-2026 کیٹلاگ، صفحہ۔ 8 |
جدول میں ماڈل کی مخصوص اقدار شامل ہیں جو کیٹلاگ میں دکھائی دیتی ہیں۔ کیٹلاگ کا صفحہ HR4752 کے لیے ماڈل کے لیے مخصوص ورکنگ پریشر کا اعداد و شمار، وزن، بند لمبائی یا بہاؤ کی ضرورت فراہم نہیں کرتا، اس لیے وہ اقدار یہاں ایجاد نہیں کی گئیں۔

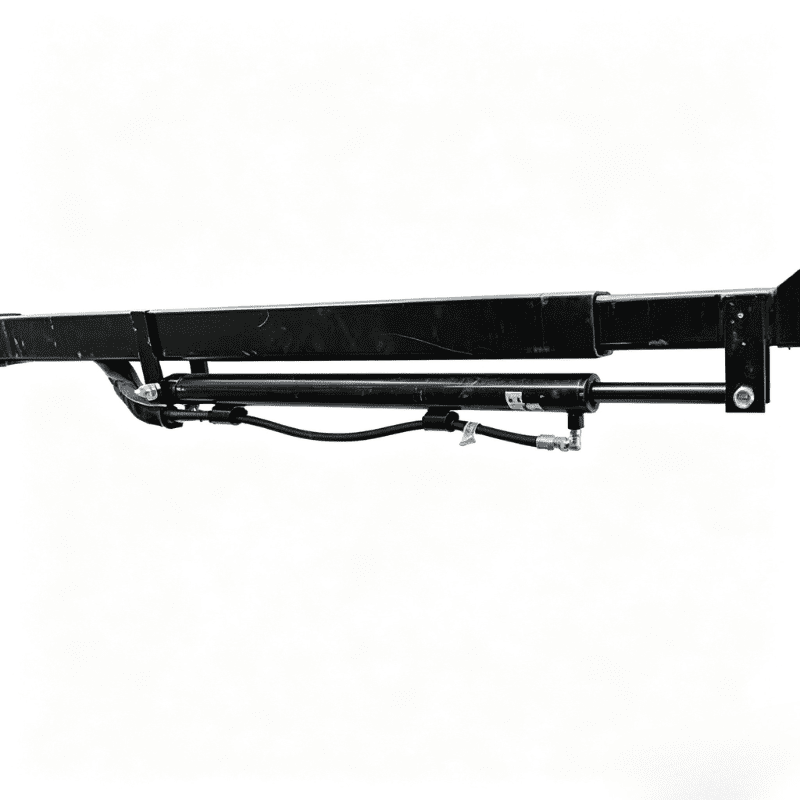

HR4752 کو ٹارپ سسٹم میکانزم میں ایکچوایٹر کے طور پر استعمال کیا جاتا ہے۔ ہائیڈرولک سلنڈر دباؤ اور بہاؤ کو لکیری حرکت میں تبدیل کرتا ہے۔ اس حرکت کو پھر گینٹری یا بازو کے ڈھانچے کے ذریعے مشین کے انتظام کے لحاظ سے کور کے نظام کو بڑھانے، پوزیشن میں لانے یا منتقل کرنے کے لیے منتقل کیا جاتا ہے۔
36 انچ کا سٹروک سلنڈر کے لکیری سفر کی وضاحت کرتا ہے۔ ٹارپ کی اصل حرکت تعلق کے تناسب، محور کی پوزیشنوں اور گینٹری کی جیومیٹری پر منحصر ہے۔ صحیح اسٹروک والا سلنڈر اب بھی غیر موزوں ہو سکتا ہے اگر اس کے بڑھتے ہوئے مراکز یا حرکت کا زاویہ موجودہ فریم سے مماثل نہ ہو۔
سسٹم میچنگ کے لیے 2 انچ بور اور 1.25 انچ کی چھڑی اہم ہیں۔ بور کا تعلق دستیاب پریشر ایریا سے ہے، جبکہ راڈ کا قطر راڈ سائیڈ ایریا، مکینیکل گائیڈنس اور کنکشن جیومیٹری کو متاثر کرتا ہے۔ حتمی قوت اور رفتار کے حسابات کے لیے مشین سرکٹ سے اصل ہائیڈرولک پریشر اور بہاؤ کے ڈیٹا کی ضرورت ہوتی ہے۔
کیٹلاگ HR4752 کو گینٹری ریز سلنڈر کے طور پر رکھتا ہے۔ یہ ایک OEM یا متبادل خریدار کو عام سلنڈر کی تفصیل کے مقابلے میں ایک واضح نقطہ آغاز فراہم کرتا ہے، لیکن حتمی منظوری اب بھی اصل گینٹری اسمبلی اور ٹارپ میکانزم پر منحصر ہے۔
36 انچ کا اسٹروک ٹارپ سسٹم ایکچیویٹر کے لیے کافی لکیری حرکت کی حد فراہم کرتا ہے۔ انسٹالر کو اس سفر کا نقشہ گینٹری کی اونچی اور نیچی پوزیشنوں پر بنانا چاہیے، دونوں اختتامی پوزیشنوں اور ان کے درمیان مکمل راستے کی جانچ کرنا چاہیے۔
بور اور راڈ کے سائز سلنڈر کی تبدیلی اور ہائیڈرولک فورس کے جائزے کے لیے جہتی بنیاد فراہم کرتے ہیں۔ انہیں الگ تھلگ نمبروں کے طور پر استعمال کرنے کے بجائے بڑھتے ہوئے پنوں، بریکٹ، نلی کے کنکشن اور دستیاب کلیئرنس کے ساتھ چیک کیا جانا چاہئے۔
HR4752 ماڈل نمبر اور درخواست کی تفصیل دیکھ بھال کرنے والی ٹیموں کو مطلوبہ حصہ خاندان کی شناخت میں مدد کر سکتی ہے۔ قابل اعتماد تبدیلی کے لیے، تصاویر، بڑھتے ہوئے طول و عرض، اسٹروک کی ضروریات اور سرکٹ کی تفصیلات بھیجیں تاکہ سلنڈر کا موجودہ نظام سے موازنہ کیا جا سکے۔
HR4752 آرڈر کرنے سے پہلے درج ذیل نکات کا جائزہ لیں:
سلنڈر کو مڑی ہوئی گینٹری، خراب محور یا غلط بڑھتے ہوئے زاویہ کی تلافی کے لیے مجبور نہیں کیا جانا چاہیے۔ اگر میکانزم سیدھ میں نہیں ہے تو، اکیچیویٹر کو تبدیل کرنے سے آپریٹنگ مسئلہ حل نہیں ہوسکتا ہے۔

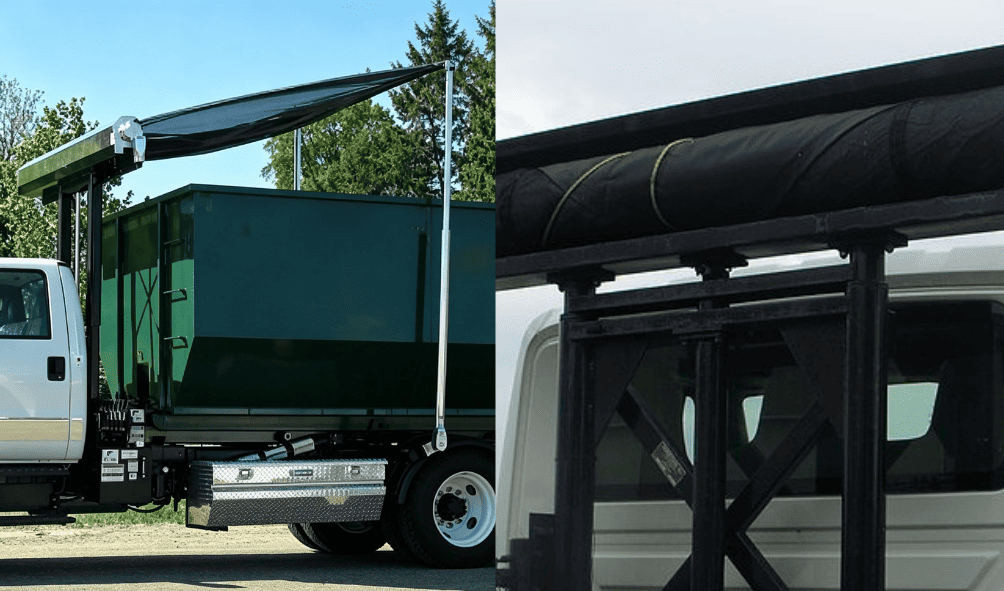

tarp سسٹمز کے لیے HR4752 ہائیڈرولک سلنڈر کا مقصد tarp-سسٹم اور gantry-raise ایپلی کیشنز کے لیے ہے جن کی نشاندہی HCIC کیٹلاگ میں کی گئی ہے۔ یہ سسٹم عام طور پر ٹرک اور ٹریلر کے آلات پر استعمال کیے جاتے ہیں جن کے لیے پاورڈ کور موومنٹ کی ضرورت ہوتی ہے، لیکن ہر پروجیکٹ کے لیے آلات کی اصل قسم، فریم لے آؤٹ اور ٹارپ میکانزم کی تصدیق ہونی چاہیے۔
مضمون میں یہ دعویٰ نہیں کیا گیا ہے کہ HR4752 ہر ٹارپ سسٹم یا ہر ٹرک ماڈل میں فٹ بیٹھتا ہے۔ درست سلنڈر کا انحصار مشین کے بڑھتے ہوئے جیومیٹری، حرکت کی ضرورت، ہائیڈرولک سرکٹ اور دستیاب جگہ پر ہے۔
HR4752 پروجیکٹ کے جائزے کے لیے، تیار کریں:
اگر سلنڈر کو ناکامی کے بعد تبدیل کیا جا رہا ہے تو، بڑھتے ہوئے پوائنٹس، راڈ کی سطح، بیرل، پنوں اور ارد گرد کے ڈھانچے کی تصاویر شامل کریں۔ اس سے سلنڈر کی شناخت کے سوال کو وسیع تر میکانزم کے مسئلے سے الگ کرنے میں مدد ملتی ہے۔
HR4752 ایک فوکسڈ tarp-system actuator ہے جس کی ایک واضح کیٹلاگ شناخت ہے: 2 انچ بور، 1.25 انچ راڈ اور 36 انچ اسٹروک کے ساتھ ایک گینٹری ریز سلنڈر۔ یہ اقدار ابتدائی تبدیلی یا OEM جائزے کی حمایت کرتی ہیں، لیکن وہ بڑھتے ہوئے جیومیٹری، لنکیج، ہوز روٹنگ اور ہائیڈرولک کنٹرول کی جانچ کو تبدیل نہیں کرتی ہیں۔
HCIC کو موجودہ سلنڈر کی معلومات اور ٹارپ سسٹم کی ڈرائنگ بھیجیں تاکہ یہ تصدیق ہو سکے کہ آیا tarp سسٹم کے لیے HR4752 ہائیڈرولک سلنڈر اصل مشین سے میل کھاتا ہے۔ گنٹری کے ساتھ مل کر سلنڈر کا جائزہ لینا قابل اعتماد متبادل فیصلے کا محفوظ راستہ ہے۔
HCIC ہائیڈرولک سلنڈر، ہائیڈرولک پاور یونٹس اور گاڑی، ٹریلر اور صنعتی ایپلی کیشنز کے لیے ہائیڈرولک سسٹم تیار کرتا ہے۔ اصل آلات کے ڈیزائن اور آپریٹنگ حالات کے خلاف تکنیکی مناسبیت کی تصدیق کی جانی چاہئے۔
