ڈمپ ٹریلر لفٹنگ سسٹم کے لیے ماڈل 520 ہائیڈرولک پاور ہوسٹ کے کیٹلاگ کے طول و عرض کا جائزہ لیں اور ڈمپ ٹریلر پروجیکٹ سے پہلے فریم کی جگہ، بڑھتے ہوئے جیومیٹری اور سروس کلیئرنس کو چیک کریں۔

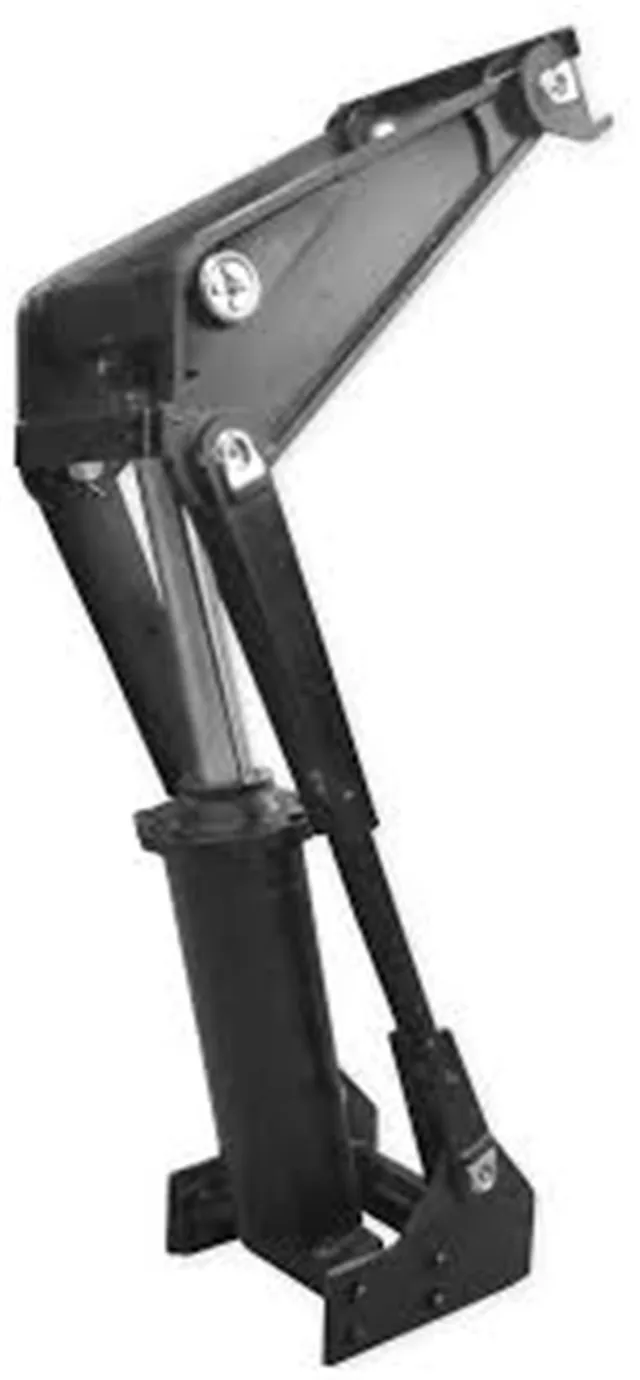

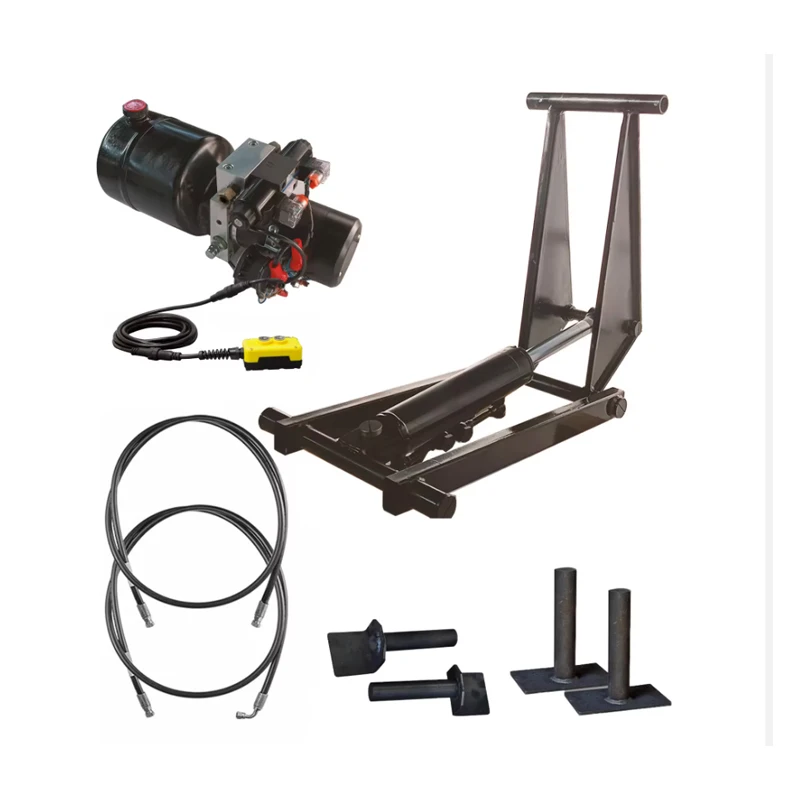

ڈمپ ٹریلر لفٹنگ سسٹمز کے لیے ماڈل 520 ہائیڈرولک پاور ہوسٹ ایک کمپیکٹ لفٹنگ جزو ہے جو سپلائی کردہ امریکن پاور ہوسٹس کیٹلاگ میں درج ہے۔ ڈمپ ٹریلر بنانے والے یا متبادل خریدار کے لیے، پہلا سوال صرف یہ نہیں ہے کہ آیا کوئی لہرا سکتا ہے۔ یہ ہے کہ آیا لہر دستیاب فریم کی جگہ، محور کے انتظام اور نقل و حرکت کے راستے پر فٹ بیٹھتا ہے۔
ماڈل 520 صفحہ سات جہتی حوالہ جات فراہم کرتا ہے، A سے لے کر G تک۔ یہ طول و عرض ٹریلر کے ڈھانچے، ہائیڈرولک سرکٹ اور بڑھتے ہوئے تفصیلات کو حتمی شکل دینے سے پہلے تنصیب کے لفافے کی جانچ کے لیے انجینئرنگ کا نقطہ آغاز فراہم کرتے ہیں۔
| پیرامیٹر | کیٹلاگ کی قیمت |
|---|---|
| ماڈل | 520 |
| مصنوعات کے زمرے | پاور لہرانا |
| طول و عرض اے | 24.00 انچ |
| طول و عرض B | 28.25 انچ |
| طول و عرض C | 19.25 انچ |
| طول و عرض D | 5.00 انچ |
| طول و عرض E | 47.63 انچ |
| طول و عرض F | 16.25 انچ |
| طول و عرض جی | 11.75 انچ |
یہ اقدار ماڈل 520 کیٹلاگ کے صفحہ سے نقل کی گئی ہیں۔ اصل ڈرائنگ اور گاہک کے اصل ٹریلر کے طول و عرض کو پروڈکشن کی منظوری سے پہلے چیک کیا جانا چاہیے۔

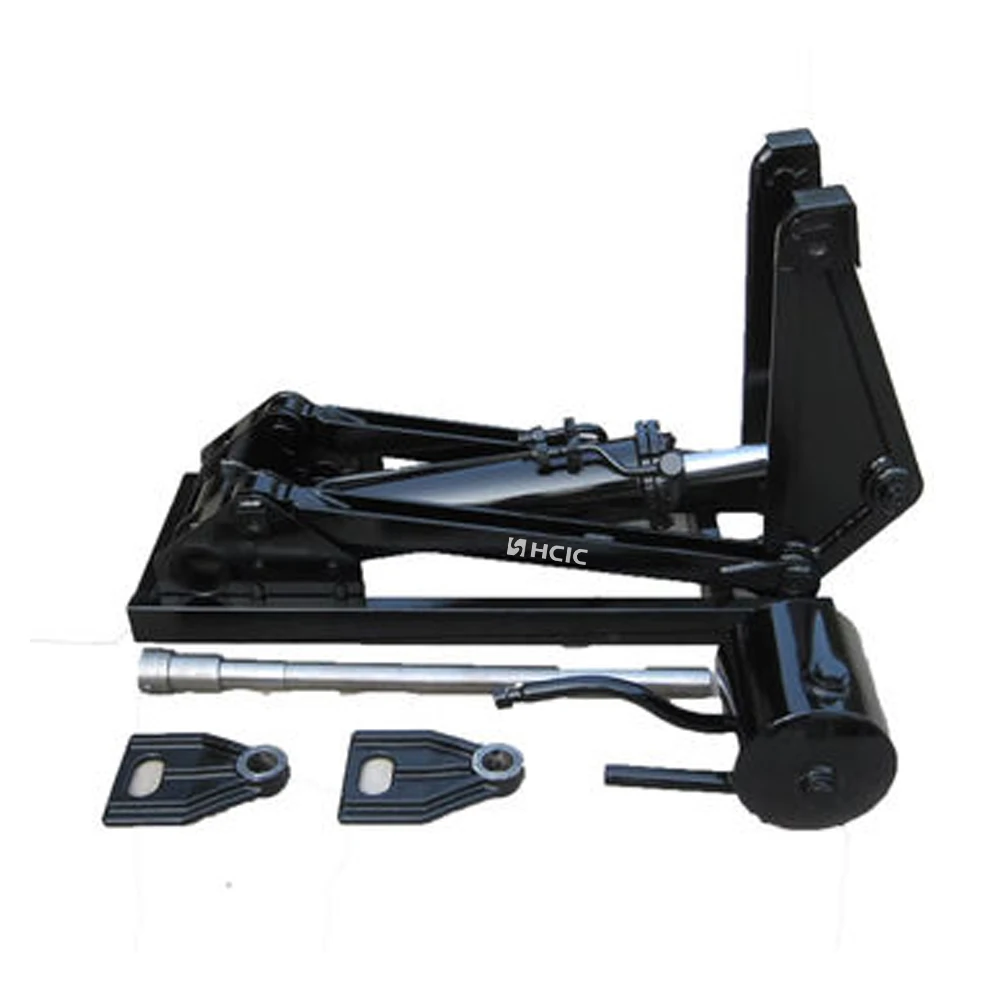

ڈمپ ٹریلر لفٹنگ سسٹم بدلتے ہوئے زاویے سے گزرتا ہے۔ جسم کے بند ہونے پر جو جگہ دستیاب ہوتی ہے ضروری نہیں کہ لفٹنگ کے دوران وہی جگہ دستیاب ہو۔ لہرانے والے کو فریم کے اندر بیٹھنا چاہیے، معاون ڈھانچے سے صحیح طریقے سے جڑنا چاہیے اور پورے چکر کے دوران حرکت پذیر جسم سے صاف رہنا چاہیے۔
اس وجہ سے، ماڈل 520 پاور ہوسٹ کو الگ تھلگ جزو کے طور پر بجائے مکمل لفٹنگ کے انتظام کے حصے کے طور پر نظرثانی کی جانی چاہیے۔ ٹریلر کی باڈی، پیچھے کا قبضہ، سامنے کا بڑھتا ہوا ڈھانچہ اور ہائیڈرولک کنکشن سب حتمی فٹمنٹ کو متاثر کرتے ہیں۔
ٹریلر فریم اور ڈمپ باڈی کے درمیان دستیاب جگہ کے ساتھ لہرانے کا موازنہ کرتے وقت A، B اور C کے طول و عرض مفید ہیں۔ پہلے ٹریلر کو اس کی بند پوزیشن میں پیمائش کریں، پھر حرکت کا راستہ چیک کریں جیسے ہی جسم ٹپ کرنا شروع کرے۔
اکیلے ایک جامد پیمائش کراس میمبرز، بریکٹ، ہوزز یا جسم کے نیچے والے حصے میں مداخلت سے محروم ہو سکتی ہے۔ سب سے محفوظ جائزے میں ایک جہتی ڈرائنگ یا تصویروں کا استعمال کیا گیا ہے جس میں اہم فاصلے نشان زد ہیں۔
D, F اور G حوالہ جات خریدار کو منصوبہ بند سپورٹ پلیٹوں، پن کی جگہوں اور فریم کی مضبوطی کے ساتھ لہرانے کا موازنہ کرنے میں مدد کرتے ہیں۔ ان اقدار کو اصل ڈرائنگ اور پروجیکٹ کے طول و عرض کے بغیر مکمل بڑھتے ہوئے ڈیزائن کو دوبارہ پیش کرنے کے لیے استعمال نہیں کیا جانا چاہیے۔
بڑھتے ہوئے ڈھانچے کو لفٹنگ ری ایکشن کو ٹریلر فریم میں منتقل کرنا چاہیے۔ بریکٹ کی موٹائی، پن کی سیدھ اور ویلڈ ڈیزائن کے لیے الگ سے انجینئرنگ کا جائزہ لینے کی ضرورت ہوتی ہے۔
کیٹلاگ میں ماڈل 520 کے لیے طول و عرض E کو 47.63 انچ کے طور پر درج کیا گیا ہے۔ یہ پیمائش اس وقت اہم ہوتی ہے جب ٹریلر کی تنصیب کی لمبائی محدود ہو یا جب ہوسٹ کو موجودہ فریم اراکین کے ارد گرد رکھا جائے۔
اس طول و عرض کو بند جسم کی پوزیشن، قبضے کی جگہ اور سروس تک رسائی کی جگہ کے ساتھ چیک کریں۔ کسی پیمائش کے ارد گرد تنصیب کو ڈیزائن کرنے کے بجائے معائنہ اور ہائیڈرولک کنکشن کے کام کے لیے جگہ چھوڑیں جس میں کوئی عملی رسائی نہ ہو۔
ماڈل 520 پاور ہوسٹ ڈمپ-ٹریلر لفٹنگ سسٹم کے مباحثوں کے لیے موزوں ہے جہاں خریدار کو ایک متعین کیٹلاگ حوالہ اور فٹمنٹ کے جائزے کے لیے ایک جہتی بنیاد کی ضرورت ہوتی ہے۔ یہ OEM ٹریلر کی تعمیر، متبادل پروجیکٹس اور سسٹم کو دوبارہ ڈیزائن کرنے پر غور کیا جا سکتا ہے، مکمل مکینیکل اور ہائیڈرولک انتظامات کی تصدیق سے مشروط۔
فراہم کردہ ماڈل 520 کیٹلاگ صفحہ جہتی حوالوں کی فہرست دیتا ہے لیکن اس ماڈل کے لیے تصدیق شدہ صلاحیت، کام کرنے کے دباؤ کی قدر، سروس لائف کا اعداد و شمار یا سرٹیفیکیشن فراہم نہیں کرتا ہے۔ ماڈل نمبر سے اندازہ لگانے کے بجائے اصل پروجیکٹ کے لیے ان تفصیلات کی تصدیق ہونی چاہیے۔
ایک مفید ماڈل 520 پاور ہوسٹ انکوائری میں شامل ہونا چاہئے:
- ٹریلر کی قسم اور ڈمپ باڈی کے طول و عرض
- فریم اور باڈی کے درمیان دستیاب جگہ
- پیچھے قبضے کی پوزیشن اور سامنے کے بڑھتے ہوئے پوائنٹس
- پن مراکز اور بریکٹ کے طول و عرض
- ڈمپ باڈی کی بند اور کام کرنے کی پوزیشنیں۔
- موجودہ پمپ، والوز، ہوزز اور کنٹرولز، اگر یہ متبادل ہے۔
- تصاویر یا موجودہ تنصیب کی ایک جہتی ڈرائنگ
- لفٹنگ کی ترتیب اور آپریٹنگ ماحول کی ضرورت ہے۔
یہ معلومات فراہم کنندہ کو پوشیدہ ساختی تفصیلات کا اندازہ لگائے بغیر فٹمنٹ پر بات کرنے کی اجازت دیتی ہے۔
ماڈل 520 پاور ہوسٹ کا انتخاب صرف ماڈل نمبر کے ملاپ کے بجائے فٹمنٹ کے جائزے کے ذریعے کیا جانا چاہیے۔ اس کے کیٹلاگ کے طول و عرض—خاص طور پر 47.63-انچ E طول و عرض، 24.00-inch A طول و عرض اور 11.75-inch G طول و عرض — ڈمپ ٹریلر کی تنصیب کو چیک کرنے کے لیے ایک مفید نقطہ آغاز فراہم کرتے ہیں۔
درست کوٹیشن کے لیے، HCIC کو ٹریلر ڈرائنگ، بڑھتے ہوئے پیمائش اور موجودہ ہائیڈرولک معلومات بھیجیں۔ حتمی فیصلہ لفٹنگ کے مکمل انتظامات اور جدید ترین تکنیکی ڈرائنگ پر مبنی ہونا چاہیے۔
HCIC گاڑیوں اور صنعتی استعمال کے لیے ہائیڈرولک سلنڈر اور پاور یونٹ تیار اور تیار کرتا ہے۔ ماڈل 520 پروجیکٹ کے لیے، HCIC انسٹالیشن کی دستیاب معلومات کا جائزہ لے سکتا ہے اور OEM یا متبادل کوٹیشن کے لیے درکار تکنیکی تفصیلات کی شناخت کر سکتا ہے۔
