اعلیٰ برانڈ Rexroth سے اعلیٰ کارکردگی والا 4TSG-180-3035.3 ملٹی سٹیج ٹیلیسکوپک ہائیڈرولک سلنڈر خریدیں۔ ہیوی ڈیوٹی کام کے لیے بنایا گیا، یہ پائیدار اور کارکردگی پیش کرتا ہے- بلک یا فوری خریداری کی ضروریات کے لیے مثالی۔
Rod Diameter:
180 ملی میٹرStroke:

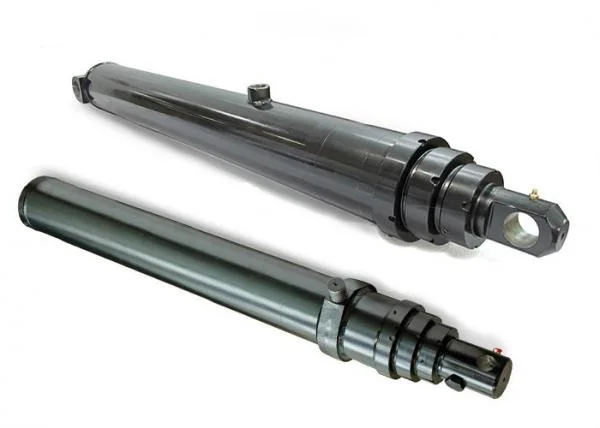

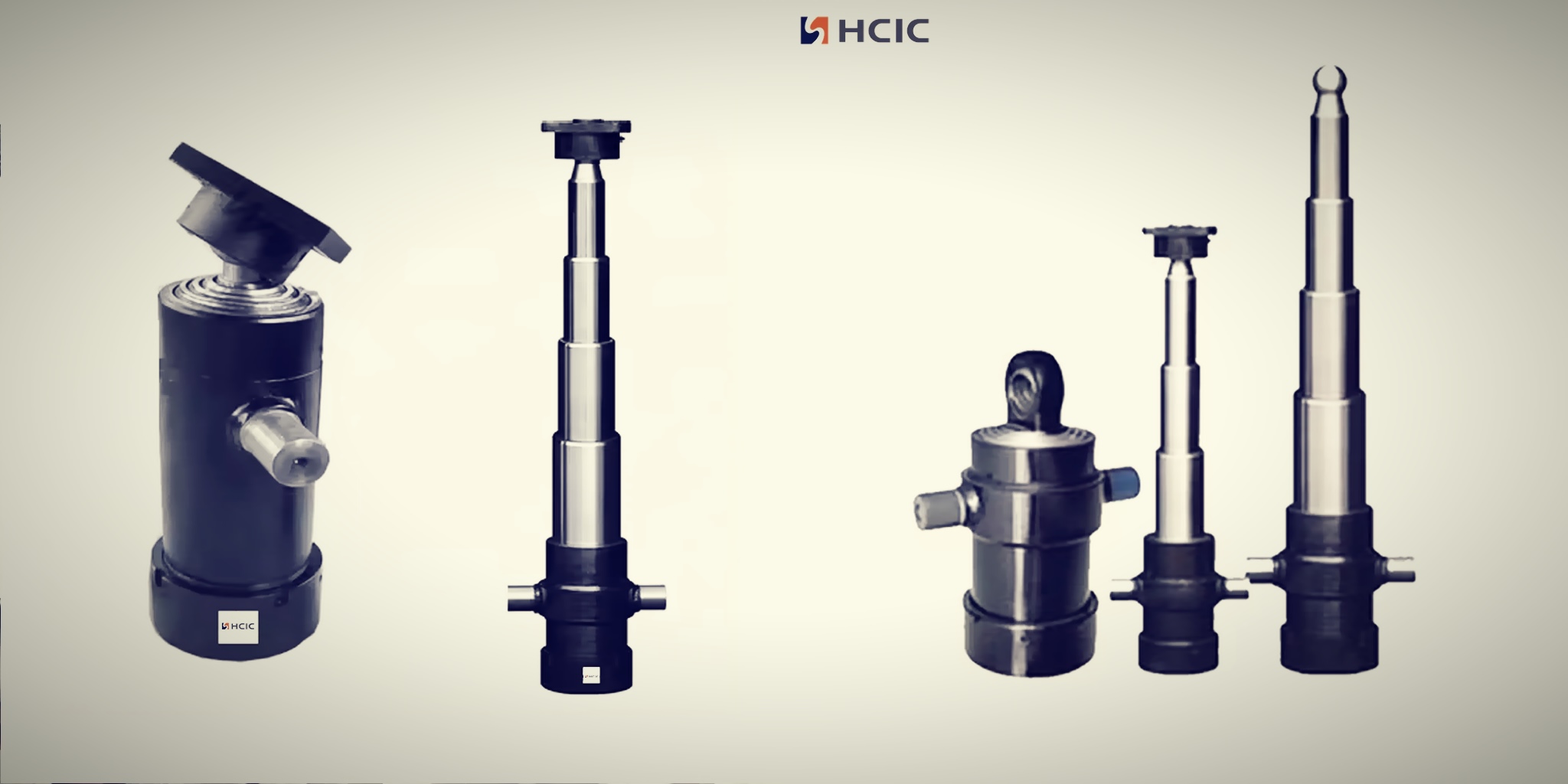

3035.3 ملی میٹرHCIC ملٹی اسٹیج ٹیلیسکوپک ہائیڈرولک سلنڈرز کومپیکٹ پیچھے ہٹنے والی لمبائی سے طویل اسٹروک فراہم کرتے ہیں۔ 2 سے 5 مراحل کے ساتھ دستیاب، یہ سلنڈر ڈمپ ٹریلرز، ٹِپنگ گاڑیاں، اور لفٹنگ ایپلی کیشنز کے لیے مثالی ہیں۔
پریمیم مواد اور جدید سیلنگ ٹیکنالوجی کے ساتھ تیار کردہ، ہمارے ملٹی اسٹیج ٹیلیسکوپک سلنڈرز آپریٹنگ حالات کا مقابلہ کرنے کے لیے بنائے گئے ہیں۔ ہر سلنڈر شپمنٹ سے پہلے 100% پریشر ٹیسٹ کیا جاتا ہے۔

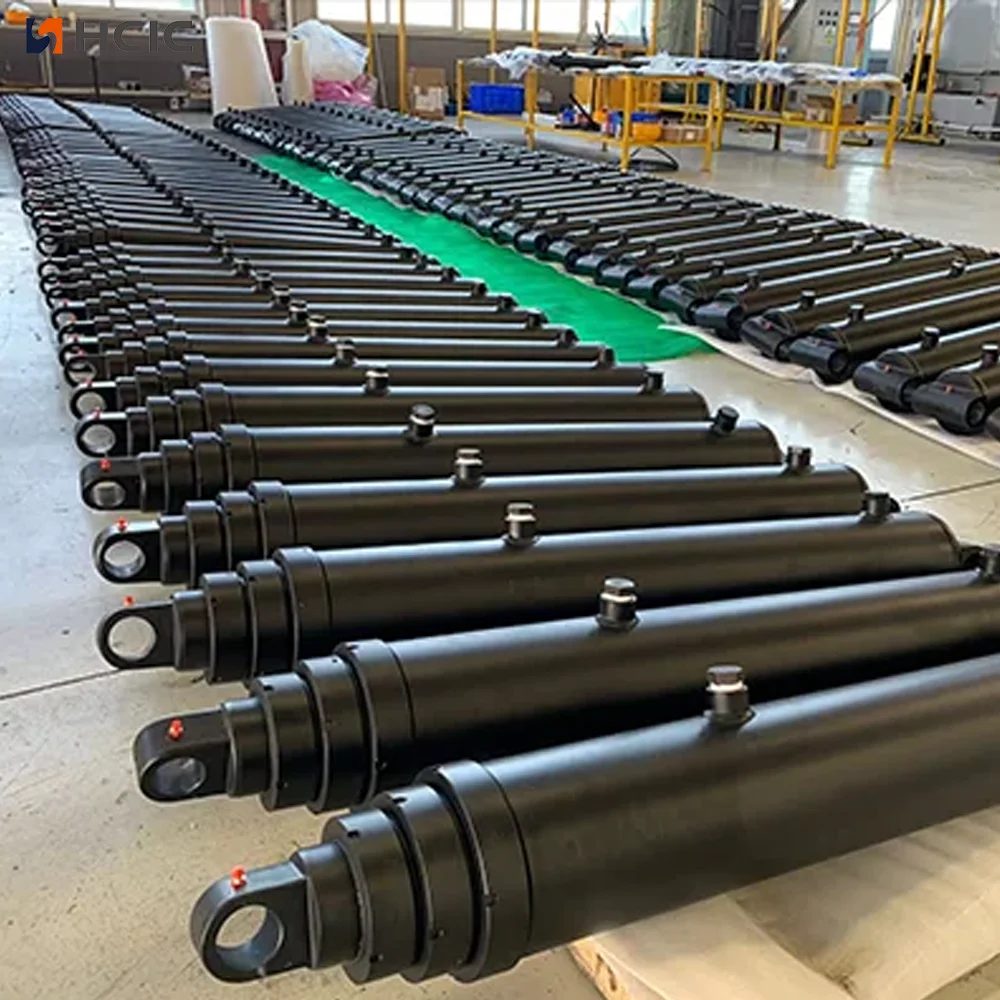

حسب ضرورت بور کے سائز، اسٹروک کی لمبائی، اور بڑھتے ہوئے کنفیگریشن دستیاب ہیں۔
| قسم | ملٹی اسٹیج ٹیلیسکوپک |
| مراحل | 2-5 مراحل |
| اسٹروک | 480" (40 فٹ) تک |
| ورکنگ پریشر | 5,000 PSI تک |
| ایکشن | سنگل/ڈبل ایکٹنگ |

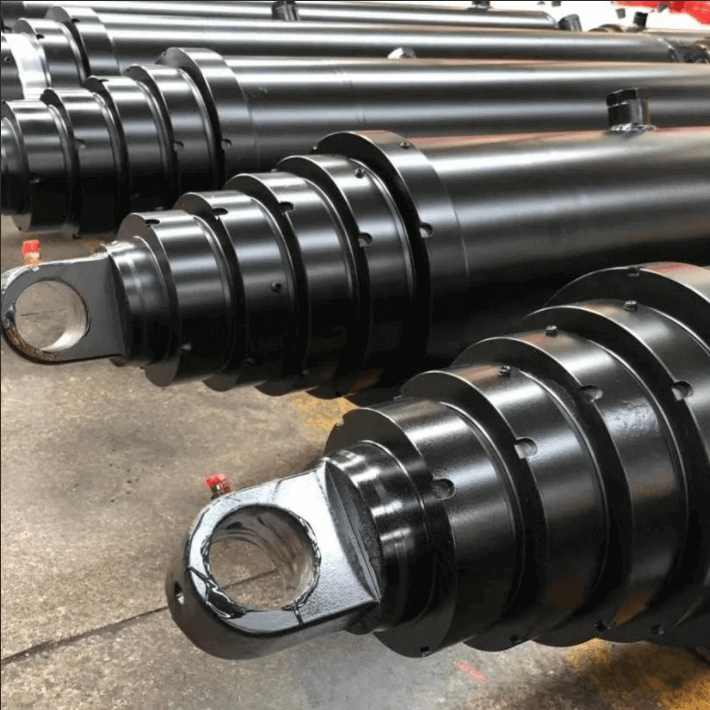

دی4TSG-180-3035.3 ملٹی اسٹیجدوربین ہائیڈرولک سلنڈرہارڈ ویئر کا ایک ٹکڑا ہے جسے ہم نے ان مشینوں کے لیے ڈیزائن کیا ہے جو سست کرنے کے متحمل نہیں ہو سکتے — ڈمپ ٹرک، موبائل کرین، بڑے زرعی لوڈرز، اور کان کنی کا سامان۔ "4TSG" کا مطلب ہے کہ یہ ایک 4-اسٹیج ٹیلیسکوپک یونٹ ہے۔ 180 ملی میٹر پرائمری بور وہ ہے جو اسے بھاری بوجھ اٹھانے کے لیے پٹھوں کو فراہم کرتا ہے، اور 3035 ملی میٹر کا اسٹروک اسے مکمل طور پر بڑھنے پر بہت دور تک پہنچنے دیتا ہے۔ جب اسے پیچھے ہٹایا جاتا ہے، تو یہ سکڑ کر 1280 ملی میٹر تک پہنچ جاتا ہے جو ان مشینوں کے لیے اہم ہے جنہیں ملازمت کی جگہوں یا نقل و حمل کے راستوں پر تنگ جگہوں پر فٹ ہونے کی ضرورت ہوتی ہے۔ ہم نے اسے کیچڑ، دھول، انتہائی درجہ حرارت، اور مسلسل کمپن کو سنبھالنے کے لیے بنایا ہے—کوئی فینسی مارکیٹنگ نہیں، بس ایسے حصے ہیں جو برقرار ہیں۔
• مواد اور تکمیل:ہر ٹیوب 42CrMo الائے اسٹیل کا استعمال کرتی ہے—ہم اسے اس لیے چنتے ہیں کیونکہ یہ زیادہ دباؤ میں موڑنے اور ٹوٹنے کے خلاف مزاحمت کرتی ہے۔ پسٹن راڈ 35CrMo ہے، اضافی طاقت کے لیے گرمی سے علاج کیا جاتا ہے۔ تمام بیرونی سطحوں پر QPQ بجھانے کے علاوہ ایک اینٹی کورروشن کوٹنگ ملتی ہے — ہم نے اسے 72 گھنٹے تک نمک کے اسپرے میں آزمایا ہے، کوئی زنگ کے دھبے نہیں ہیں۔ اندرونی ٹیوبوں کو مشین سے نہیں بلکہ ہاتھ سے جوڑ دیا جاتا ہے- اس سے سطح اتنی ہموار ہو جاتی ہے کہ رگڑ کو کاٹ سکے، اس لیے ہر مرحلہ چپکے بغیر پھسل جاتا ہے۔
• وہ مہریں جو نہیں نکلتی ہیں:ہم مہر کے دو اختیارات پیش کرتے ہیں — معیاری درجہ حرارت (-20°C سے +60°C) کے لیے NBR اور تیز گرمی (+80°C تک) کے لیے FKM۔ دونوں یورپی سپلائرز سے درآمد کیے گئے ہیں، اور ہم انہیں دستی پریس کے ساتھ فٹ کرتے ہیں—کوئی خودکار اسمبلی نہیں جو سخت فٹ ہونے سے بچ جائے۔ ہم سلنڈر کو 5 منٹ تک پورے دباؤ پر چلا کر ہر مہر کی جانچ کرتے ہیں۔ اگر یہ لیک ہو تو ہم سیل کٹ کو تبدیل کرتے ہیں اور دوبارہ ٹیسٹ کرتے ہیں۔
• آپ کی مشین میں فٹ بیٹھنے والا نصب کرنا:آپ کلیویس، ٹرونین، یا فلینج ماؤنٹس کا انتخاب کر سکتے ہیں—ہم آپ کے عین مطابق سوراخوں کو ڈرل کرتے ہیں، آپ کے سرے پر کسی اضافی ڈرلنگ یا ویلڈنگ کی ضرورت نہیں ہے۔ ہم نے اس سلنڈر کو شمالی امریکہ اور یورپ میں 20 سے زیادہ مختلف مشینوں کے ماڈلز پر نصب کیا ہے۔ بڑھتے ہوئے سوراخ ہر بار لائن اپ ہوتے ہیں۔
| پیرامیٹر | عین قدر | ||||
| زیادہ سے زیادہ کام کرنے کا دباؤ | 25MPa(3626psi) | ||||
| شرح شدہ اسٹروک کی لمبائی | 3035 ملی میٹر (119.5 انچ) | ||||
| پرائمری بور کا قطر | 180 ملی میٹر (7.09 انچ) | ||||
| پیچھے ہٹی ہوئی لمبائی | 1289 ملی میٹر (50.4 انچ) | ||||
| تجویز کردہ ہائیڈرولک سیال | آئی ایس او 46/68 معدنی تیل | ||||
| آپریٹنگ درجہ حرارت کی حد | -20°C سے +80°C (-4°F سے 176°F) | ||||
| پسشن راڈ کا مواد | 35CrMo مصر دات اسٹیل | ||||
| سطح کا علاج | QPQ بجھانے والی + اینٹی کورروسن کوٹنگ | ||||
| ٹیسٹ سٹینڈرڈ | 5 منٹ کے لیے 1.5x زیادہ سے زیادہ دباؤ | ||||
180 ملی میٹر کا پرائمری بور ڈمپ ٹرکوں پر 22 ٹن بوجھ اٹھانے کے لیے کافی قوت کو دھکیلتا ہے — ہمارے پاس صارفین نے اسے بغیر کسی ناکامی کے 3+ سال تک گیلی بجری اور چٹان اٹھانے کے لیے استعمال کیا ہے۔ 4-اسٹیج ڈیزائن ہر ٹیوب پر بوجھ کو یکساں طور پر تقسیم کرتا ہے، لہٰذا جب بوجھ مرکز سے باہر ہو تب بھی کوئی موڑنے والا نہیں ہے۔ ہم صرف فیکٹری میں ٹیسٹ نہیں کرتے — ہم ٹیکساس میں تعمیراتی سائٹس اور کینیڈا میں کان کنی کی سائٹس پر پروٹو ٹائپ یونٹ بھیجتے ہیں تاکہ بڑے پیمانے پر پیداوار سے پہلے حقیقی دنیا کی آزمائشیں چلائیں۔
ہاتھ سے بنی اندرونی سطحیں رگڑ کو کاٹتی ہیں، لہذا آپ کے ہائیڈرولک پمپ کو اوور ٹائم کام کرنے کی ضرورت نہیں ہے۔ پمپ کے کم کام کا مطلب ہے کم ایندھن جلنا — صارفین ہمیں بتاتے ہیں کہ وہ معیاری سلنڈروں کے مقابلے میں ایندھن کے اخراجات میں 8-10% بچاتے ہیں۔ کم رگڑ کا مطلب ہائیڈرولک نظام میں کم گرمی کا اضافہ بھی ہے۔ یہ آپ کے پمپ اور سیال کی زندگی کو کم از کم 2 سال تک بڑھاتا ہے، دیکھ بھال کے بلوں میں کمی کرتا ہے۔
سلنڈر ایک ماڈیولر ڈیزائن کا استعمال کرتا ہے — آپ اسے رینچ اور سکریو ڈرایور کے ساتھ الگ کر سکتے ہیں، کسی خاص ٹولز کی ضرورت نہیں ہے۔ سیل کٹس کو ایک پیکج کے طور پر فروخت کیا جاتا ہے، لہذا آپ کو انفرادی حصوں کی تلاش کرنے کی ضرورت نہیں ہے۔ ہم شکاگو اور ہیمبرگ کے گوداموں میں اسٹاک رکھتے ہیں، لہذا پرزے 2-3 دنوں میں شمالی امریکہ اور یورپ بھیج دیتے ہیں۔ اوہائیو میں ایک گاہک نے ہمیں بتایا کہ انہوں نے 45 منٹ میں سیل کٹ کو تبدیل کیا اور اسی دن اپنا ڈمپ ٹرک واپس سڑک پر لایا۔
ڈمپ ٹرک:ناہموار بوجھ کے باوجود بستر کو آسانی سے اٹھاتا ہے۔ Backhoes: بلک شامل کیے بغیر گہری کھدائی کے لیے ڈپرز کو بڑھاتا ہے۔ یہ کھردرے خطوں سے مسلسل وائبریشن کو سنبھالتا ہے — ہم نے اسے مائننگ سائٹس میں 6,000+ گھنٹے تک بغیر کسی مہر کے متبادل کی ضرورت کے چلتے دیکھا ہے۔
کمبائن ہارویسٹر:ناہموار میدانی خطوں سے مماثل ہیڈرز کو ایڈجسٹ کرتا ہے، تاکہ آپ کسی بھی فصل سے محروم نہ ہوں۔ بڑے چھڑکنے والے: وسیع کوریج کے لیے بوم کو 12 میٹر اونچائی پر لے جاتا ہے۔ یہ سردیوں میں گندم کے کھیتوں کو جمانے اور موسم گرما کے مکئی کے کھیتوں میں کام کرتا ہے — مہریں نہیں ٹوٹتی ہیں، نلیاں زنگ نہیں لگتی ہیں، چاہے موسم ہی کیوں نہ ہو۔
(1) اسٹیکرز تک پہنچیں۔: مشین سے 8 میٹر دور شپنگ کنٹینرز کو پکڑنے کے لیے ہتھیاروں کو بڑھاتا ہے۔
(2) ہیوی ڈیوٹی فورک لفٹ:عین مطابق کنٹرول کے ساتھ اسٹیل پیلیٹ اٹھاتا ہے، تاکہ آپ کارگو کو نقصان نہ پہنچائیں۔
(3) اسٹیشنری کنویرز:چوٹس کو براہ راست مواد کی طرف جھکا دیتا ہے جہاں انہیں جانے کی ضرورت ہے — موبائل اور فکسڈ سیٹ اپ دونوں میں فٹ بیٹھتا ہے۔
ہائیڈرولک سلنڈرز اور ہائیڈرولک مصنوعات کے بارے میں آپ کے عمومی سوالات کے عملی جوابات، بشمول مطابقت، حسب ضرورت، معیار اور بعد از فروخت سپورٹ۔
A: ہاں۔ ہماری ہائیڈرولک مصنوعات کو زیادہ تر صنعتی آلات اور کام کرنے والے ماحول کے ساتھ ہم آہنگ ہونے کے لیے ڈیزائن کیا گیا ہے، لیکن کلید یہ ہے کہ ہمیں آپ کے کام کے حالات (جیسے درجہ حرارت کی حد، بوجھ کی گنجائش، دھول/نمی کی سطح، اور روزانہ استعمال کی فریکوئنسی) کے بارے میں تفصیلی معلومات فراہم کریں۔ ان تفصیلات کے ساتھ، ہم یا تو اپنی معیاری مصنوعات کے کامل فٹ ہونے کی تصدیق کر سکتے ہیں یا آپ کی درست ضروریات کے مطابق حل کو حسب ضرورت بنا سکتے ہیں۔
A: بالکل۔ لیکن اس کے لیے ضروری ہے کہ آپ ہمیں اپنے کام کے ماحول کے مخصوص درجہ حرارت کی حد سے واضح طور پر آگاہ کریں۔ ہم تخصیص کے لیے خصوصی مہر والے مواد (جیسے اعلی درجہ حرارت کے لیے فلورو ربڑ) اور خصوصی دھاتی مواد (جیسے اعلی درجہ حرارت مزاحم الائے اسٹیل) کا انتخاب کریں گے، اس بات کو یقینی بناتے ہوئے کہ ہائیڈرولک مصنوعات وقت سے پہلے ناکامی کے بغیر انتہائی درجہ حرارت کے حالات میں مستحکم کارکردگی کو برقرار رکھیں۔
A: ہاں۔ جب آپ ہمیں اپنے سنکنرن یا دھول سے بھرے کام کرنے والے ماحول کی ضروریات سے آگاہ کرتے ہیں، تو ہم ہائیڈرولک مصنوعات کے لیے سنکنرن مخالف کوٹنگ کے عمل کو اپنا سکتے ہیں، سلنڈر بیرل اور پسٹن راڈ کے لیے سنکنرن مزاحم خصوصی دھاتی مواد کا انتخاب کر سکتے ہیں، اور اس بات کو یقینی بنانے کے لیے ڈسٹ پروف خصوصی مہریں استعمال کر سکتے ہیں کہ مصنوعات پہننے، زنگ اور سنکنرن کے خلاف مزاحمت کر سکیں، اور طویل عرصے سے ماحول میں کام کر سکیں۔
A: مطابقت کی درست تصدیق کرنے کے لیے، براہ کرم ہمیں فراہم کریں: 1. آپ کے آلات کا ماڈل اور بڑھتے ہوئے طول و عرض (پن کا سائز، بڑھتے ہوئے سلاٹ کی چوڑائی)؛ 2. کام کرنے کے مخصوص حالات (درجہ حرارت، نمی، corrosive مادہ، وغیرہ)؛ 3. روزانہ کام کرنے کی ضروریات (لوڈ کی گنجائش، اسٹروک کی لمبائی، مسلسل کام کرنے کا وقت)؛ 4. ہائیڈرولک نظام کے دباؤ کے پیرامیٹرز۔ ان تفصیلات کے ساتھ، ہم آپ کے لیے سب سے موزوں ہائیڈرولک حل فراہم کر سکتے ہیں۔
A: ہماری حسب ضرورت سروس ہائیڈرولک مصنوعات کے تقریباً تمام کلیدی پیرامیٹرز کا احاطہ کرتی ہے: 1. ساختی حسب ضرورت (سٹروک کی لمبائی، سلنڈر قطر، بڑھتے ہوئے انداز)؛ 2. مواد کی تخصیص (سخت ماحول کے لیے خصوصی دھاتی مواد، انتہائی درجہ حرارت کے لیے خصوصی سیل مواد)؛ 3. کارکردگی حسب ضرورت (دباؤ کی درجہ بندی، بوجھ کی گنجائش، اینٹی وئیر/اینٹی سنکنرن کی ضروریات)۔ اس سے کوئی فرق نہیں پڑتا ہے کہ آپ کی خصوصی ضروریات کیا ہیں، ہماری انجینئرنگ ٹیم مناسب حل فراہم کر سکتی ہے۔
A: سب سے پہلے، ہماری تکنیکی ٹیم آپ کے ساتھ 1-on-1 بات چیت کرے گی تاکہ آپ کی تمام کام کی حالت کی تفصیلات اور پروڈکٹ کی ضروریات کو چھانٹنے اور اس کی تصدیق کرنے کے لیے، اور ایک تفصیلی حسب ضرورت منصوبہ بنائے گی۔ اس کے بعد، ہم منصوبہ بندی کے مطابق متعلقہ خصوصی سیل مواد اور خصوصی دھاتی مواد کو منتخب کریں گے، اور منصوبہ بندی کے مطابق سختی سے پیداوار کریں گے۔ آخر میں، ہر حسب ضرورت ہائیڈرولک پروڈکٹ کو شپمنٹ سے پہلے ٹارگٹ پرفارمنس ٹیسٹنگ سے گزرنا پڑے گا تاکہ یہ یقینی بنایا جا سکے کہ یہ آپ کے کام کرنے کی حالت کی ضروریات کو پوری طرح پورا کرتا ہے۔
A: نہیں، ہم اپنی مرضی کے مطابق ہائیڈرولک مصنوعات کے لیے لچکدار MOQ کی حمایت کرتے ہیں۔ چاہے آپ کو سامان کی تبدیلی کے لیے حسب ضرورت ہائیڈرولک سلنڈر کا 1 ٹکڑا یا فلیٹ اپ گریڈنگ اور پروجیکٹ کی تعمیر کے لیے بلک کسٹمائزڈ مصنوعات کی ضرورت ہو، ہم آپ کی ضروریات کو پورا کر سکتے ہیں۔ کم از کم آرڈر کی کوئی سخت حد نہیں ہے، اور ہم آرڈر کے سائز سے قطع نظر ایک ہی اعلیٰ معیار کی حسب ضرورت سروس فراہم کریں گے۔
A: بالکل۔ اپنی مرضی کے مطابق ہائیڈرولک مصنوعات معیاری مصنوعات کی طرح سخت کوالٹی کنٹرول سسٹم اور پیداواری معیارات کی پیروی کرتی ہیں۔ ہم حسب ضرورت کے لیے اعلیٰ معیار کے خصوصی مواد (مہر، دھاتیں) استعمال کرتے ہیں، اور ہر حسب ضرورت مصنوعات شپمنٹ سے پہلے سخت کارکردگی کی جانچ اور معیار کے معائنہ سے گزرے گی۔ فرق صرف اتنا ہے کہ حسب ضرورت مصنوعات آپ کے کام کے مخصوص حالات کے مطابق زیادہ موزوں ہیں، بہتر موافقت اور طویل سروس لائف کے ساتھ۔
A: ہماری معیاری ہائیڈرولک مصنوعات NBR معیاری مہروں کے ساتھ مماثل اعلیٰ معیار کا 45# سیملیس سٹیل (سلنڈر بیرل) اور بجھانے والے کروم پلیٹڈ اسٹیل (پسٹن راڈ) کا استعمال کرتی ہیں۔ جب آپ کو کام کرنے کی خصوصی حالت کی ضرورت ہوتی ہے، تو ہم انہیں خاص مواد سے تبدیل کر سکتے ہیں: جیسے کہ اعلی طاقت کا مرکب سٹیل، دھاتی مواد کے لیے سنکنرن مزاحم سٹینلیس سٹیل؛ آپ کی مخصوص ضروریات کو پورا کرنے کے لیے، سیل مواد کے لیے fluororubber، TPU.
A: ہم تمام ہائیڈرولک مصنوعات (معیاری اور حسب ضرورت دونوں) کے لیے 12 ماہ کی معیاری وارنٹی فراہم کرتے ہیں۔ وارنٹی مدت کے دوران، اگر غیر انسانی عوامل (جیسے مادی نقائص، پروسیسنگ کی غلطیاں) کی وجہ سے معیار کے مسائل ہیں، تو ہم مفت مرمت یا متبادل خدمات فراہم کریں گے۔ اپنی مرضی کے مطابق مصنوعات کے لیے، ہم آپ کے کام کی حالت کی ضروریات کے مطابق فروخت کے بعد ہدف تکنیکی مدد بھی فراہم کرتے ہیں۔
A: ہاں۔ ہم تمام ہائیڈرولک پروڈکٹس کے لیے ایک تفصیلی مینٹیننس مینوئل فراہم کرتے ہیں، بشمول روزانہ معائنہ کے پوائنٹس، مہر کی تبدیلی کے اقدامات، اور عام فالٹ ٹربل شوٹنگ۔ اس کے علاوہ، ہم ہائیڈرولک مصنوعات کے لیے تمام حقیقی اسپیئر پارٹس فراہم کرتے ہیں (بشمول معیاری مہریں، خصوصی تخصیص کردہ مہریں، پسٹن راڈز وغیرہ)، جو آپ کی طویل مدتی دیکھ بھال کی ضروریات کو پورا کرنے کے لیے الگ سے خریدے جا سکتے ہیں۔
A: معیاری ہائیڈرولک مصنوعات کے لیے لیڈ ٹائم نسبتاً کم ہے (عام طور پر 15-45 کام کے دن) اور جلدی بھیجے جا سکتے ہیں۔ اپنی مرضی کے مطابق ہائیڈرولک مصنوعات کے لیے، لیڈ ٹائم حسب ضرورت کی پیچیدگی پر منحصر ہے (جیسے خصوصی مواد کی خریداری کی مشکل، ساختی ایڈجسٹمنٹ کی پیچیدگی)، اور ہم حسب ضرورت منصوبہ کی منظوری کے بعد آپ کے ساتھ ایک مخصوص پیداوار اور ترسیل کے شیڈول کی تصدیق کریں گے۔
1. پریشر ٹیسٹ:5 منٹ کے لیے 25 MPa رکھتا ہے — کوئی لیک نہیں، کوئی اخترتی کی اجازت نہیں ہے۔ ناکامیاں ختم ہوجاتی ہیں، مرمت نہیں ہوتیں۔
2. لیک ٹیسٹ:مکمل جھٹکے پر ہائیڈرولک تیل میں ڈوبا ہوا — صفر بلبلوں کا مطلب ہے کہ یہ گزر جاتا ہے۔ ہم سلنڈر کے ہر انچ کو لیک کے لیے چیک کرتے ہیں۔
3. سائیکل ٹیسٹ:500 مکمل توسیع واپس لینے والے سائیکل—ہر بار آسانی سے سلائیڈ ہونا چاہیے، کوئی چپکنے یا پیسنے کی ضرورت نہیں۔
VI. ہم سے رابطہ کریں:
ہم پیداوار کے ہر قدم کے لیے ISO 9001:2015 کے معیارات کی پیروی کرتے ہیں۔ HCIC آفٹر سیلز ٹیم ہائیڈرولک ٹیکنیشنز پر مشتمل ہے، کال سینٹر کے نمائندوں سے نہیں — وہ 24 گھنٹے یا اس سے کم وقت میں تنصیب، دیکھ بھال، اور ٹربل شوٹنگ کے بارے میں سوالات کے جواب دے سکتے ہیں۔ ہم ہر سلنڈر پر 12 ماہ کی وارنٹی پیش کرتے ہیں۔ اگر یہ مینوفیکچرنگ کے نقائص کی وجہ سے ناکام ہوجاتا ہے، تو ہم اسے مفت میں بدل دیتے ہیں۔مزید تفصیلات کے لیے براہ کرم ہمیں ای میل کریں "davidsong@mail.huachen.cc" یا گوگل سرچ "HCIC hydraulic"
