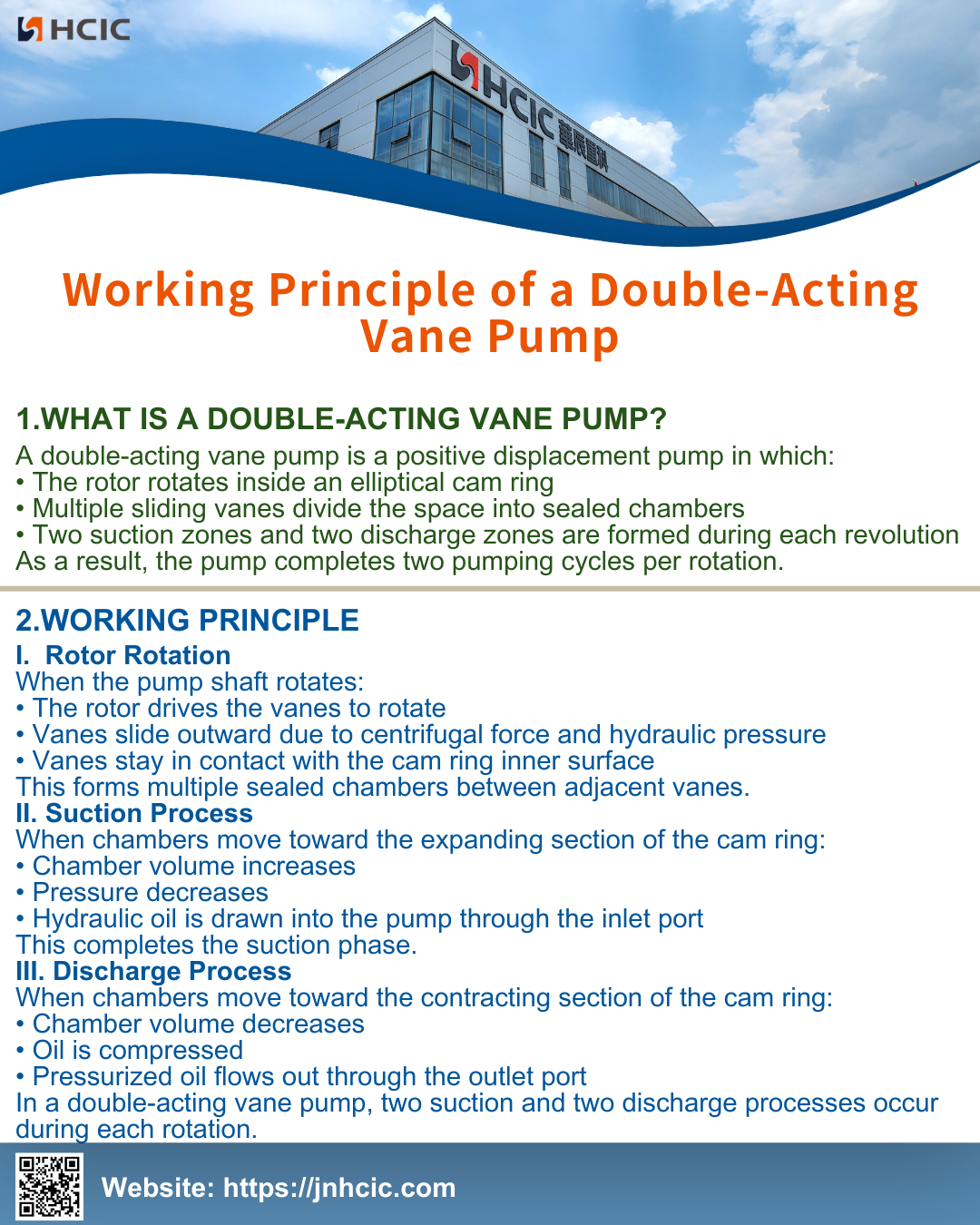

ایک ڈبل ایکٹنگ وین پمپ ایک مثبت نقل مکانی پمپ ہے جس میں:
• روٹر بیضوی کیمرے کی انگوٹھی کے اندر گھومتا ہے۔
• ایک سے زیادہ سلائیڈنگ وینز جگہ کو سیل شدہ چیمبروں میں تقسیم کرتی ہیں۔
ہر انقلاب کے دوران دو سکشن زون اور دو ڈسچارج زون بنتے ہیں۔
نتیجے کے طور پر، پمپ فی گردش دو پمپنگ سائیکل مکمل کرتا ہے.
جب پمپ شافٹ گھومتا ہے:
روٹر وینز کو گھومنے کے لیے چلاتا ہے۔
• سینٹری فیوگل فورس اور ہائیڈرولک پریشر کی وجہ سے وینز باہر کی طرف پھسلتی ہیں۔
• وینز کیم رِنگ کی اندرونی سطح کے ساتھ رابطے میں رہتی ہیں۔
یہ ملحقہ وینوں کے درمیان ایک سے زیادہ مہر بند چیمبر بناتا ہے۔
جب چیمبرز کیمرے کی انگوٹی کے پھیلتے ہوئے حصے کی طرف بڑھتے ہیں:
• چیمبر کا حجم بڑھتا ہے۔
• دباؤ کم ہو جاتا ہے۔
• ہائیڈرولک آئل کو انلیٹ پورٹ کے ذریعے پمپ میں کھینچا جاتا ہے۔
یہ سکشن کا مرحلہ مکمل کرتا ہے۔
جب چیمبرز کیم رنگ کے کنٹریکٹنگ سیکشن کی طرف بڑھتے ہیں:
• چیمبر کا حجم کم ہو جاتا ہے۔
• تیل کمپریسڈ ہے۔
• پریشرائزڈ تیل آؤٹ لیٹ پورٹ سے باہر نکلتا ہے۔
ایک ڈبل ایکٹنگ وین پمپ میں، ہر گردش کے دوران دو سکشن اور دو خارج ہونے والے عمل ہوتے ہیں۔
