جانیں کہ کس طرحہائیڈرولک سلنڈرکام کریں، کلیدی ڈیزائن دریافت کریں، اور اپنے سسٹم کے لیے صحیح حل تلاش کریں۔
ہائیڈرولک سلنڈر، جسے 'ہائیڈرولک ریم' بھی کہا جاتا ہے، دباؤ والے ہائیڈرولک سیال، عام طور پر ہائیڈرولک تیل سے طاقت حاصل کرتے ہیں۔ وہ ایک سلنڈر بیرل سے بنے ہوتے ہیں، جس کے اندر پسٹن راڈ سے جڑا ایک پسٹن آگے پیچھے ہوتا ہے۔ بیرل دونوں سروں پر بند ہے: ایک سرا سلنڈر کا نیچے ہے (جسے ٹوپی اینڈ بھی کہا جاتا ہے)، اور دوسرا سلنڈر ہیڈ ہے، جہاں سے پسٹن کی چھڑی نکلتی ہے۔ پسٹن میں سلائیڈنگ رِنگز اور سیلز ہوتے ہیں، اور یہ سلنڈر کے اندرونی حصے کو دو چیمبرز میں تقسیم کرتا ہے- نیچے (کیپ اینڈ) چیمبر اور پسٹن راڈ سائیڈ (راڈ اینڈ) چیمبر۔ ہائیڈرولک دباؤ لکیری کام اور حرکت پیدا کرنے کے لیے پسٹن پر کام کرتا ہے۔
فلینجز، ٹرنیئنز، اور/یا کلیویز سلنڈر باڈی سے منسلک ہیں۔ پسٹن راڈ میں ہائیڈرولک سلنڈر کو اس چیز یا مشین کے جزو سے جوڑنے کے لیے بڑھتے ہوئے حصے بھی ہوتے ہیں۔
ہائیڈرولک سلنڈر ایکچیویٹر، یا 'موٹر' ہے، ہائیڈرولک نظام کا حصہ — جسے کبھی کبھی 'مسلز' کہا جاتا ہے — جو بھاری بوجھ کو اٹھانا، نیچے کرنا، حرکت کرنا، یا 'لاک' کرنا آسان بناتا ہے۔ سسٹم کا 'جنریٹر' حصہ ہائیڈرولک پمپ ہے، جو پسٹن راڈ کو اوپر کی طرف لے جانے کے لیے سلنڈر کے نیچے کی طرف تیل کا ایک مقررہ یا ریگولیٹڈ بہاؤ بھیجتا ہے۔ پسٹن دوسرے چیمبر میں موجود ہائیڈرولک تیل کو واپس ذخائر کی طرف دھکیلتا ہے۔ اگر ہم فرض کریں کہ پسٹن راڈ کے چیمبر میں تیل کا دباؤ تقریباً صفر ہے، تو پسٹن راڈ کی قوت ہائیڈرولک سلنڈر کے دباؤ کے برابر ہے جس کو پسٹن ایریا (F=PA) سے ضرب دیا جاتا ہے۔
پسٹن نیچے کی طرف بڑھتا ہے جب تیل کو پسٹن راڈ سائیڈ چیمبر میں پمپ کیا جاتا ہے، اور پسٹن کے علاقے سے ہائیڈرولک تیل بغیر دباؤ کے واپس ذخائر میں بہتا ہے۔ پسٹن راڈ ایریا چیمبر میں دباؤ (پل فورس) کو (پسٹن ایریا - پسٹن راڈ ایریا) سے تقسیم کیا جاتا ہے۔
'ہائیڈرولک جیکس' یا 'ایکچیوٹرز' کے نام سے بھی جانا جاتا ہے، ہائیڈرولک سلنڈر سیال طاقت کو مکینیکل توانائی میں بدل دیتے ہیں۔ ہائیڈرولک موٹرز کے برعکس، جو روٹری موومنٹ پیدا کرتی ہیں، ہائیڈرولک سلنڈر لکیری (ترجمی) حرکت کرتے ہیں- اس لیے انہیں "لکیری موٹرز" بھی کہا جاتا ہے۔
ہائی پریشر پر استعمال ہونے والے ہائیڈرولک سلنڈر بڑی قوتیں اور عین مطابق حرکت پیدا کرتے ہیں۔ اس لیے وہ سٹیل جیسے مضبوط مواد سے بنے ہیں، جو اس میں شامل بڑی قوتوں کا مقابلہ کر سکتے ہیں۔
صنعت میں استعمال ہونے والے ہائیڈرولک سلنڈر کی تعمیر کی دو اہم اقسام ہیں: ٹائی راڈ اور ویلڈڈ باڈی سلنڈر۔ دیگر عام سلنڈر ڈیزائنوں میں ٹیلیسکوپک، پلنگر، ڈیفرینشل، ری فیزنگ، سنگل ایکٹنگ، اور ڈبل ایکٹنگ ہائیڈرولک سلنڈر شامل ہیں۔
زیادہ تر ہائیڈرولک سلنڈر ڈبل ایکٹنگ کے ہوتے ہیں: دباؤ والے تیل کو پسٹن کے دونوں طرف لگایا جا سکتا ہے تاکہ دونوں سمتوں میں حرکت ہو سکے۔ سنگل ایکٹنگ سلنڈر کبھی کبھی استعمال ہوتے ہیں جب بوجھ کا وزن سلنڈر کو اس کی بند پوزیشن پر واپس کرنے کے لیے استعمال کیا جاتا ہے۔
دو مختلف پوائنٹس کے درمیان قوت کی منتقلی کے وقت ہائیڈرولک سلنڈر ڈیزائن اور ساخت میں زیادہ لچک پیش کرتے ہیں۔ مختلف سائز کے سلنڈر ایک ایسا نظام بنانا ممکن بناتے ہیں جو وزن کو کھینچ سکتا ہے، دھکا دے سکتا ہے اور اٹھا سکتا ہے۔ موڑ اور کونوں کو سسٹم کے ڈیزائن میں شامل کیا جا سکتا ہے، جو کہ اگر جگہ کی رکاوٹیں ہوں تو مفید ہے۔
تاہم، ہائیڈرولک سلنڈر صرف لکیری دھکیلنے اور کھینچنے کے لیے استعمال کیے جائیں۔ پسٹن راڈ یا سلنڈر میں موڑنے والے لمحات یا سائیڈ بوجھ کو منتقل نہیں کیا جانا چاہیے۔ اس وجہ سے، ایک سلنڈر کو مثالی طور پر کروی بال بیئرنگ کے ساتھ سنگل کلیوس کا استعمال کرتے ہوئے جوڑا جانا چاہیے۔ یہ سلنڈر کو اپنے اور اس کے بوجھ کے درمیان کسی بھی غلط ترتیب کے لیے حرکت کرنے اور ایڈجسٹ کرنے کی اجازت دیتا ہے۔
ہائیڈرولک سلنڈر کی کل لمبائی اسٹروک کا مجموعہ ہے، پسٹن کی موٹائی، نیچے اور سر کی موٹائی، اور کنکشن کی لمبائی۔ اکثر، یہ لمبائی مشین میں فٹ نہیں ہوتی ہے۔ ایسے معاملات میں، پسٹن کی چھڑی کو پسٹن بیرل کے طور پر بھی استعمال کیا جاتا ہے، اور دوسری پسٹن راڈ کو شامل کیا جاتا ہے۔
یہ دوربین ہائیڈرولک سلنڈر کہلاتے ہیں۔ اگر ایک نارمل راڈ سلنڈر سنگل سٹیج ہے، تو دوربین سلنڈر ملٹی سٹیج یونٹ ہوتے ہیں جن میں 2، 3، 4، 5، یا اس سے بھی 6 مراحل ہوتے ہیں۔ عام طور پر، ٹیلیسکوپک ہائیڈرولک سلنڈر عام سلنڈروں سے کہیں زیادہ مہنگے ہوتے ہیں۔ زیادہ تر ٹیلیسکوپک سلنڈر سنگل ایکٹنگ (صرف دھکا دینے والے) ہوتے ہیں۔ ڈبل ایکٹنگ ٹیلیسکوپک سلنڈرز کو خاص طور پر ڈیزائن اور تیار کیا جانا چاہیے۔ آپ مزید تکنیکی معلومات نیچے "سلنڈر کیسے کام کرتے ہیں" سیکشن میں حاصل کر سکتے ہیں۔

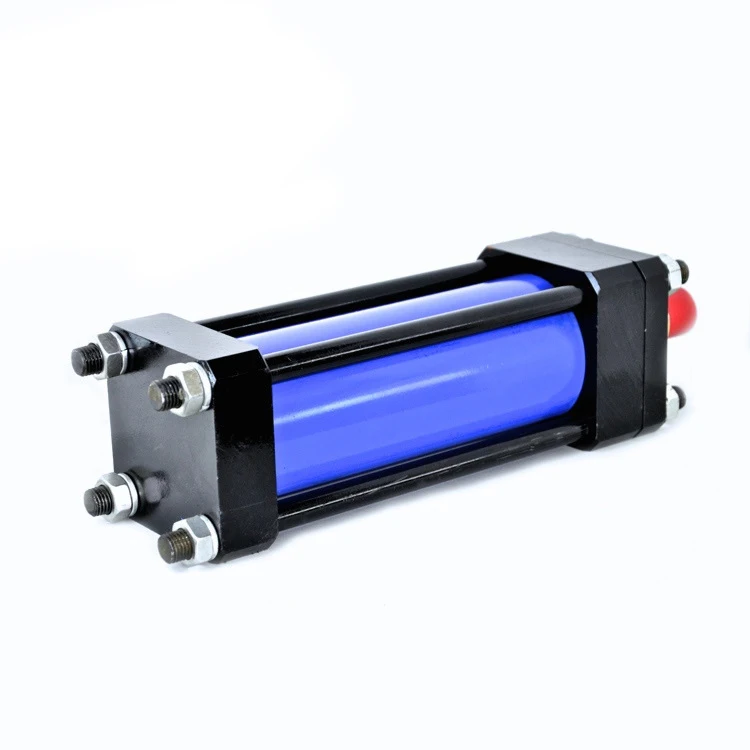

ٹائی راڈ اسٹائل ہائیڈرولک سلنڈرز سلنڈر کے بیرل پر دو سرے کی ٹوپیوں کو پکڑنے کے لیے اعلیٰ طاقت والے تھریڈڈ اسٹیل کی سلاخوں کا استعمال کرتے ہیں۔ یہ تعمیراتی طریقہ صنعتی فیکٹری ایپلی کیشنز میں سب سے زیادہ دیکھا جاتا ہے۔ چھوٹے بور کے سلنڈروں میں عام طور پر 4 ٹائی راڈز ہوتے ہیں، جب کہ بڑے بور کے سلنڈروں کو زیادہ سے زیادہ 16 یا 20 ٹائی راڈز کی ضرورت پڑ سکتی ہے تاکہ پیدا ہونے والی بڑی قوتوں کے تحت اینڈ کیپس کو جگہ پر رکھا جاسکے۔
نیشنل فلوڈ پاور ایسوسی ایشن (NFPA) نے ہائیڈرولک ٹائی راڈ سلنڈروں کے طول و عرض کو معیاری بنایا ہے۔ اس کا مطلب ہے کہ مختلف مینوفیکچررز کے سلنڈروں کو ایک ہی ماؤنٹنگ میں تبدیل کیا جا سکتا ہے۔ ٹائی راڈ طرز کے سلنڈروں کو سروس اور مرمت کے لیے مکمل طور پر الگ کیا جا سکتا ہے۔
ہم آپ کو معیاری اور اپنی مرضی کے مطابق ہائیڈرولک سلنڈر فراہم کر سکتے ہیں، بشمول ٹائی راڈ ہائیڈرولک سلنڈر، آپ کی مخصوص درخواست، ضروریات اور آپریٹنگ پیرامیٹرز کو پورا کرنے کے لیے۔ بس ہمارا بیسپوک سلنڈر ڈیزائن فارم پُر کریں، اور ہمارے ہائیڈرولک انجینئرز میں سے ایک آپ کے پاس جلد واپس آئے گا۔

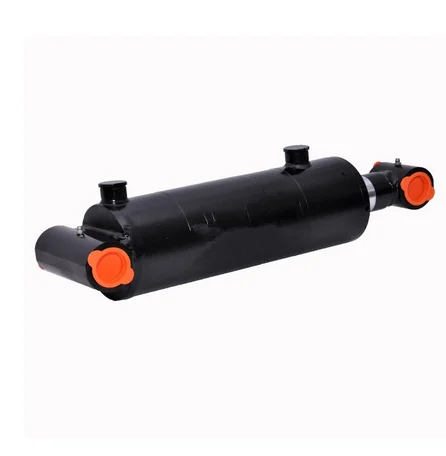

ویلڈڈ باڈی ہائیڈرولک سلنڈروں میں کوئی ٹائی راڈ نہیں ہے۔ بیرل کو براہ راست آخر کیپس پر ویلڈیڈ کیا جاتا ہے۔ بندرگاہوں کو بیرل میں ویلڈیڈ کیا جاتا ہے۔ اور سامنے والی چھڑی کے غدود کو عام طور پر سلنڈر بیرل میں تھریڈ یا بولٹ کیا جاتا ہے۔ یہ خدمت کے لیے پسٹن راڈ اسمبلی اور راڈ سیل کو ہٹانے کی اجازت دیتا ہے۔
ویلڈڈ باڈی سلنڈرز کے ٹائی راڈ اسٹائل سلنڈروں پر کئی فائدے ہوتے ہیں: ان کا جسم تنگ ہوتا ہے اور اکثر مجموعی لمبائی کم ہوتی ہے، جس کی وجہ سے وہ مشینری کی تنگ جگہوں پر بہتر طور پر فٹ ہو جاتے ہیں۔ زیادہ دباؤ اور لمبے سٹروک پر ٹائی راڈ اسٹریچ کی وجہ سے ویلڈڈ سلنڈر فیل نہیں ہوتے ہیں۔ ویلڈیڈ ڈیزائن حسب ضرورت کو بھی آسان بناتا ہے۔ خاص خصوصیات — جیسے کہ خصوصی بندرگاہیں، کسٹم ماؤنٹس، اور والو مینفولڈ — آسانی سے سلنڈر باڈی میں شامل کیے جا سکتے ہیں۔ ویلڈڈ سلنڈروں کا ہموار بیرونی جسم ملٹی اسٹیج دوربین سلنڈروں کو ڈیزائن کرنا بھی ممکن بناتا ہے۔
ویلڈڈ باڈی ہائیڈرولک سلنڈرز بڑے پیمانے پر موبائل ہائیڈرولک آلات کی مارکیٹ میں استعمال ہوتے ہیں، جیسے کہ تعمیراتی سامان (بشمول کھدائی کرنے والے اور بلڈوزر) اور میٹریل ہینڈلنگ کا سامان (فورک لفٹ ٹرک اور ٹیل لفٹ گیٹس)۔ وہ بھاری صنعتوں میں بھی استعمال ہوتے ہیں، جیسے کرین، آئل رگ، اور زمین سے اوپر کی کان کنی میں بڑی آف روڈ گاڑیاں۔
