ایک واحد کام کرنے والا نیومیٹک سلنڈر صرف ایک سمت میں زور یا کام کرنے والی قوت پیدا کرتا ہے۔ یہ پسٹن کو اس کے ابتدائی مقام پر واپس لینے کے لیے بلٹ ان اسپرنگ، یا بیرونی قوتوں جیسے کشش ثقل، وزن، یا مکینیکل حرکت کا استعمال کرتا ہے۔
ان سلنڈروں میں صرف ایک ایئر انلیٹ پورٹ ہے، جو پسٹن کو ہدف کی پوزیشن پر دھکیلنے کے لیے چیمبر میں کمپریسڈ ہوا کو فیڈ کرتا ہے۔
سنگل ایکٹنگ نیومیٹک سلنڈر یک طرفہ کام کے کاموں کے لیے بنائے گئے ہیں، عام استعمال میں کلیمپنگ، پارٹ پوزیشننگ، مارکنگ، شارٹ اسٹروک موو، اور لائٹ ڈیوٹی اسمبلی ورک شامل ہیں۔

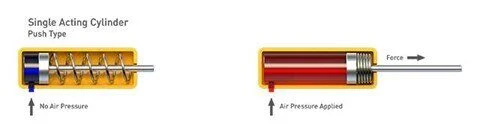

(1) ہوا کے دباؤ کا اطلاق ایک زور پیدا کرتا ہے، اس طرح پسٹن کو 'دھکا' دیتا ہے:

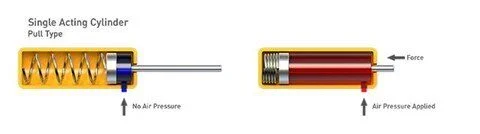

(2) ہوا کے دباؤ کا اطلاق ایک زور پیدا کرتا ہے، اس طرح پسٹن کو 'کھینچنا':
سادہ، سیدھی تعمیر
کمپیکٹ، خلائی موثر تعمیر
کنٹرول والوز اور ایئر لائن پائپنگ کے لیے کم لاگت
نصف کمپریسڈ ہوا بمقابلہ ایک ہی سائز کے ڈبل ایکٹنگ سلنڈر کا استعمال کرتا ہے۔
موسم بہار کی واپسی کی طرف محیطی ہوا کے لیے کھلا ہے، جس سے دھول اور ملبہ اندر داخل ہوتا ہے، جو ٹوٹنے کا سبب بنتا ہے اور سلنڈر کی عمر کو کم کرتا ہے۔
موسم بہار کی کارکردگی وقت کے ساتھ ساتھ کمزور ہوتی جاتی ہے، جس کی وجہ سے فالج کی غیر مستحکم پوزیشن ہوتی ہے۔
بور کا قطر اور اسٹروک کی لمبائی اندرونی اسپرنگ سائز اور طاقت سے محدود ہے۔
دھکیلنے والی قوت میں معمولی کمی، کیونکہ موسم بہار پسٹن کی آگے بڑھنے کی مزاحمت کرتا ہے۔

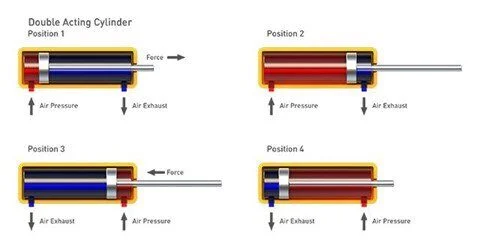

ایک ڈبل ایکٹنگ نیومیٹک سلنڈر دونوں سمتوں میں طاقت پیدا کرتا ہے، پسٹن کو باہر کی طرف دھکیلتا ہے اور اسے واپس اندر کی طرف کھینچتا ہے۔
یہ ڈیزائن کسی بھی سرے پر ایئر پورٹ کے ساتھ آتا ہے، اور پسٹن کو آگے پیچھے کرنے کے لیے دو بندرگاہوں کے درمیان ہائی پریشر والی ہوا کو موڑ دیتا ہے۔ یہ ان کاموں کے لیے ناگزیر ہے جن میں دو طرفہ نقل و حرکت کی ضرورت ہوتی ہے، جیسے صنعتی دروازے اور ڈیمپرز کو کھولنا اور بند کرنا۔
ڈبل ایکٹنگ سلنڈر سب سے زیادہ استعمال ہونے والے لکیری ایکچویٹرز ہیں، جو نیومیٹک کنٹرول سسٹم میں لگ بھگ 95 فیصد سلنڈرز کے لیے اکاؤنٹنگ کرتے ہیں۔
وہ ہیوی ڈیوٹی آپریشنز، لمبے سٹروکوں اور زیادہ طاقت کے تقاضوں کے لیے بہترین انتخاب ہیں جنہیں سنگل ایکٹنگ سلنڈر پورا نہیں کر سکتے۔ چھوٹے ڈبل ایکٹنگ ماڈلز بھی ایسی ملازمتوں کے لیے کام کرتے ہیں جن کے لیے ایکسٹینڈ اور ریٹریکٹ سٹروک دونوں پر قطعی، فکسڈ اینڈ پوزیشنز کی ضرورت ہوتی ہے۔
یہاں یہ ہے کہ وہ کیسے کام کرتے ہیں:
- تقریباً تمام ISO معیاری نیومیٹک سلنڈر ڈبل ایکٹنگ ڈیزائن کا استعمال کرتے ہیں۔
- سنگل ایکٹنگ ماڈلز کے مقابلے بور کے سائز اور اسٹروک کی لمبائی کی وسیع رینج
- بیس ڈبل ایکٹنگ فریم کے لیے کافی حد تک اپنی مرضی کے مطابق ترمیمات
- وسط اسٹروک پوزیشنوں پر پسٹن کو مستحکم رکھنے کے لیے کوئی بلٹ ان لاک نہیں ہے۔
- ہوا دبانے کے قابل ہے، لہذا کھانا کھلانے والے ایپلی کیشنز کو ہموار، مستحکم حرکت کے لیے ہائیڈرولک سلینڈر کی ضرورت ہوتی ہے
- طویل اسٹروک یونٹوں کو موڑنے کو روکنے اور آپریشن کو ہموار رکھنے کے لیے اضافی پسٹن راڈ سپورٹ کی ضرورت ہوتی ہے۔
