ڈمپ ٹرک کے لیے پن پن ماؤنٹنگ ہوسٹ سلنڈر

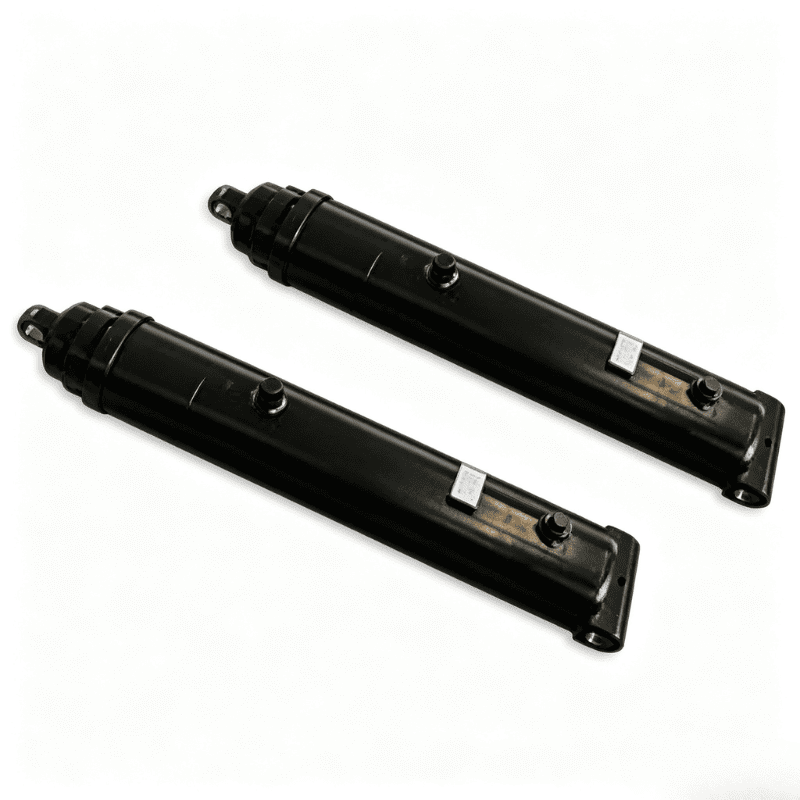

63-4402-120 ڈمپ ٹرک کے لیے 4000 سیریز کا پن پن ماؤنٹنگ ہوسٹ سلنڈر ہے۔ اس کا دو پن ماؤنٹنگ انتظام ایک مخصوص مشین کی تنصیب کے لیے ہے جہاں سلنڈر مقررہ بڑھتے ہوئے پوائنٹس کے درمیان کام کرتا ہے اور منسلک ڈھانچے کی حرکت کی پیروی کرتا ہے۔

HCIC کیٹلاگ میں اس ماڈل کے لیے 125.31 انچ (3183 ملی میٹر) توسیعی جہت، 84.19 انچ (2138 ملی میٹر) بند جہت اور 3/4 NPTF پورٹ درج ہے۔ کیٹلاگ خود سے خون بہہ جانے والے ڈیزائن، پہلے سے بھری ہوئی V-پیکنگ، فیلڈ میں ایڈجسٹ کرنے کے قابل تھریڈڈ ہیڈ نٹ اور استحکام کے لیے طویل اثر کی لمبائی کی بھی نشاندہی کرتا ہے۔

یہ مضمون صرف ماڈل 63-4402-120 کا احاطہ کرتا ہے۔

---

I.Technical Specifications

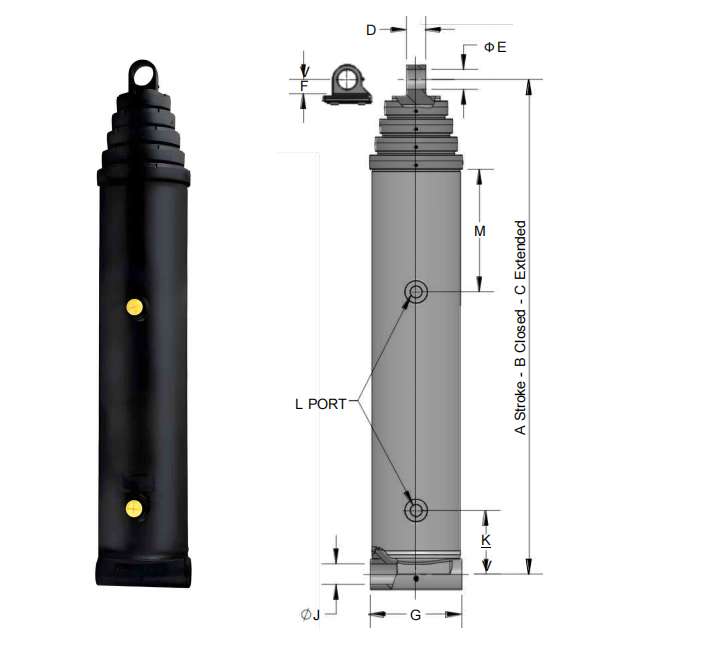

طول و عرض HCIC کیٹلاگ ڈرائنگ میں دکھائے گئے حروف کا استعمال کرتے ہیں۔ آرڈر دینے سے پہلے مکمل ڈرائنگ، پن کی تفصیلات، ہائیڈرولک پریشر اور انسٹالیشن کلیئرنس کی تصدیق کریں۔

---

II پن پن بڑھنے کا انتظام

63-4402-120 دو مشین پنوں کے درمیان نصب ہے۔ ایک سرا سلنڈر باڈی سے اور دوسرا راڈ اینڈ ماؤنٹنگ سے جڑتا ہے۔ جیسے ہی ہائیڈرولک سرکٹ چھڑی کو بڑھاتا یا پیچھے ہٹاتا ہے، پن کے مراکز لکیری حرکت کو منسلک ٹپنگ میکانزم میں منتقل کرتے ہیں۔

بڑھتے ہوئے انتظام کے لیے درست فٹمنٹ کی ضرورت ہوتی ہے۔ موجودہ ایکچیویٹر کو تبدیل کرنے سے پہلے، چیک کریں:

- بند اور توسیع شدہ پن سینٹر فاصلے

- پن کا قطر اور بیئرنگ کی چوڑائی

- مکمل تحریک کے ذریعے Clevis سیدھ

- پورٹ پوزیشن اور نلی موڑ رداس

- ہیڈ نٹ اور چھڑی کے سرے کے ارد گرد کلیئرنس

- مکینیکل اسٹاپس اور ممکنہ ضمنی بوجھ

کیٹلاگ کی درست لمبائی خود اس بات کی تصدیق نہیں کرتی ہے کہ سلنڈر مشین میں فٹ ہو جائے گا۔ مکمل بڑھتے ہوئے ڈرائنگ کو پیداوار سے پہلے منظور کیا جانا چاہئے.

---

III HCIC کی طرف سے فہرست کردہ ڈیزائن کی خصوصیات

3.1 سیلف بلیڈنگ ڈیزائن

کیٹلاگ 4000 سیریز کے پن پن سلنڈر کے لیے خود سے خون بہنے والے ڈیزائن کی نشاندہی کرتا ہے۔ جب ہائیڈرولک سسٹم بھر جاتا ہے اور آلات کے طریقہ کار کے مطابق چلایا جاتا ہے تو یہ خصوصیت سلنڈر کو کمیشننگ کے دوران پھنسی ہوا کو چھوڑنے میں مدد دے سکتی ہے۔

سسٹم کو ابھی بھی مناسب بھرنے، ہوا ہٹانے اور تیل کی صفائی کے طریقوں کی ضرورت ہے۔ خود سے خون بہنے سے ذخائر، ہوزز اور کنکشن کا معائنہ کرنے کی ضرورت ختم نہیں ہوتی۔

3.2 پری لوڈڈ وی پیکنگ

سلنڈر پہلے سے بھری ہوئی V-پیکنگ اور سیلف ایڈجسٹنگ ویو اسپرنگ اینرجائزر کے ساتھ درج ہے۔ کیٹلاگ ایک آپشن کے طور پر ایک متحرک "Z" سیل پیکج کی بھی نشاندہی کرتا ہے۔ حتمی مہر کے انتظام کی تصدیق ہائیڈرولک سیال، درجہ حرارت اور آپریٹنگ حالات کے مطابق کی جانی چاہیے۔

3.3 تھریڈڈ ہیڈ نٹ اور فیلڈ سیل ایڈجسٹمنٹ

تھریڈڈ ہیڈ نٹ کو اضافی طاقت اور فیلڈ سیل ایڈجسٹمنٹ کے لیے درج کیا گیا ہے۔ یہ دیکھ بھال کے اہلکاروں کو مہر سے متعلق کام کے لیے ایک متعین سروس انٹرفیس فراہم کرتا ہے۔ کسی بھی سروس آپریشن سے پہلے، ہائیڈرولک پریشر کو الگ کریں، منسلک ڈھانچے کو سپورٹ کریں اور مشین کے محفوظ دیکھ بھال کے طریقہ کار پر عمل کریں۔

3.4 طویل بیئرنگ کی لمبائی

HCIC استحکام کے لیے طویل اثر کی لمبائی کی فہرست دیتا ہے۔ یہ ایک ایکچیویٹر سے متعلق ہے جو دو پنوں کے درمیان ایک واضح ڈھانچے کو منتقل کرتا ہے۔ مناسب پن کی سیدھ، کلیویس کی حالت اور مشین کی طرف رہنمائی ابھی بھی درکار ہے کیونکہ سلنڈر کا مقصد بے قابو سائیڈ لوڈنگ کی تلافی کرنا نہیں ہے۔

---

چہارم کام کرنے کا اصول

ہائیڈرولک دباؤ لکیری چھڑی کی حرکت پیدا کرنے کے لیے پسٹن پر کام کرتا ہے۔ سلنڈر کا باڈی اور راڈ اینڈ اس حرکت کو دو پن والے کنکشن کے ذریعے منتقل کرتا ہے۔ ہائیڈرولک پمپ اور کنٹرول والو تیل کے بہاؤ کا تعین کرتے ہیں، جبکہ سرکٹ کا دباؤ تحفظ آپریٹنگ حالات کو محدود کرتا ہے۔

ماڈل 63-4402-120 کے لیے، کیٹلاگ دستیاب اسٹروک لفافے کو چیک کرنے کے لیے استعمال ہونے والی بند اور توسیعی جہتی قدریں دیتا ہے۔ مشین ڈیزائنر کو اس بات کی تصدیق کرنی چاہیے کہ ٹِپنگ کا ڈھانچہ سلنڈر کو کسی غیر ارادی بوجھ کے راستے میں باندھے، نیچے کی طرف یا زبردستی کیے بغیر اپنی پوری رینج سے گزر سکتا ہے۔

---

V. اہم مصنوعات کے فوائد

- واضح ٹپنگ کے سامان کے لیے پن پن لگانا

- 125.31 انچ / 3183 ملی میٹر کیٹلاگ میں درج توسیعی طول و عرض

- 3/4 NPTF ہائیڈرولک پورٹ

- HCIC کے ذریعہ درج کردہ خود سے خون بہہ جانے والا ڈیزائن

- خود کو ایڈجسٹ کرنے والی ویو اسپرنگ اینرجائزر کے ساتھ پہلے سے بھری ہوئی وی پیکنگ

- اختیاری متحرک "Z" سیل پیکج کیٹلاگ میں درج ہے۔

- اضافی طاقت اور فیلڈ سیل ایڈجسٹمنٹ کے لئے تھریڈڈ ہیڈنٹ

- استحکام کے لئے طویل اثر کی لمبائی

- تنصیب کی منصوبہ بندی کے لیے انچ اور ملی میٹر کے طول و عرض

---

VI درخواست اور فٹمنٹ

4000 سیریز کو HCIC کیٹلاگ میں ہائیڈرولک ٹپنگ حل کے طور پر پیش کیا گیا ہے۔ ماڈل 63-4402-120 غور کے لیے موزوں ہے جہاں آلات کو پن پن سلنڈر کی ضرورت ہوتی ہے اور مشین کا انٹرفیس درج کردہ جہتی لفافے سے ملتا ہے۔

خریدار کو لوڈ پاتھ، پن الائنمنٹ، آپریٹنگ سپیڈ، پریشر، آئل کی قسم اور ہوز روٹنگ کی تصدیق کرنی چاہیے۔ طویل توسیع شدہ طول و عرض تنصیب کی منصوبہ بندی کو خاص طور پر اہم بناتا ہے: فٹمنٹ کی تصدیق کرنے سے پہلے ٹرانسپورٹ یا فولڈ پوزیشن، مکمل ٹپنگ پوزیشن اور تمام درمیانی پوزیشنوں کو چیک کریں۔

---

VII کوٹیشن کے لیے درکار معلومات

پروجیکٹ کے لیے مخصوص جائزہ حاصل کرنے کے لیے درج ذیل تفصیلات فراہم کریں:

1. مشین کی قسم اور ٹپنگ فنکشن

2. موجودہ بند اور توسیعی پن مراکز

3. پن کا قطر، کلیوس کی چوڑائی اور بیئرنگ کا انتظام

4. ضروری کام کے دباؤ اور پمپ بہاؤ

5. ہائیڈرولک سیال اور آپریٹنگ درجہ حرارت

6. پورٹ واقفیت اور نلی روٹنگ

7. مہر کی ترجیح یا سیال مطابقت کی ضرورت

8. مکینیکل اسٹاپ اور کلیئرنس کی معلومات

9. مقدار اور منزل

10. موجودہ ڈرائنگ، نمونے کی پیمائش یا تصاویر

یہ تفصیلات سلنڈر کے طول و عرض کو اصل مشین کے خلاف جانچنے کی اجازت دیتی ہیں نہ کہ صرف نام کے ماڈل کے خلاف۔

---

VIII اکثر پوچھے گئے سوالات

---

IX. HCIC کے بارے میں

HCIC صنعتی ایپلی کیشنز کے لیے ہائیڈرولک سلنڈر اور ہائیڈرولک پاور یونٹ تیار کرتا ہے۔ اس کی آفیشل ویب سائٹ معیاری، مقصد سے تیار کردہ اور حسب ضرورت ہائیڈرولک حل پیش کرتی ہے۔

63-4402-120 متبادل یا OEM پروجیکٹ کے لیے، موجودہ سلنڈر ڈرائنگ اور مشین انٹرفیس کی تفصیلات بھیجیں۔ HCIC فٹمنٹ کا جائزہ لے سکتا ہے اور پیداوار سے پہلے حتمی ترتیب کی تصدیق کر سکتا ہے۔

X. کوٹیشن کی درخواست کریں۔

ماڈل 63-4402-120 کے لیے، تکنیکی جائزے کے لیے مشین کی ڈرائنگ، پن کے طول و عرض، آپریٹنگ حالات اور مطلوبہ مقدار HCIC کو بھیجیں۔
