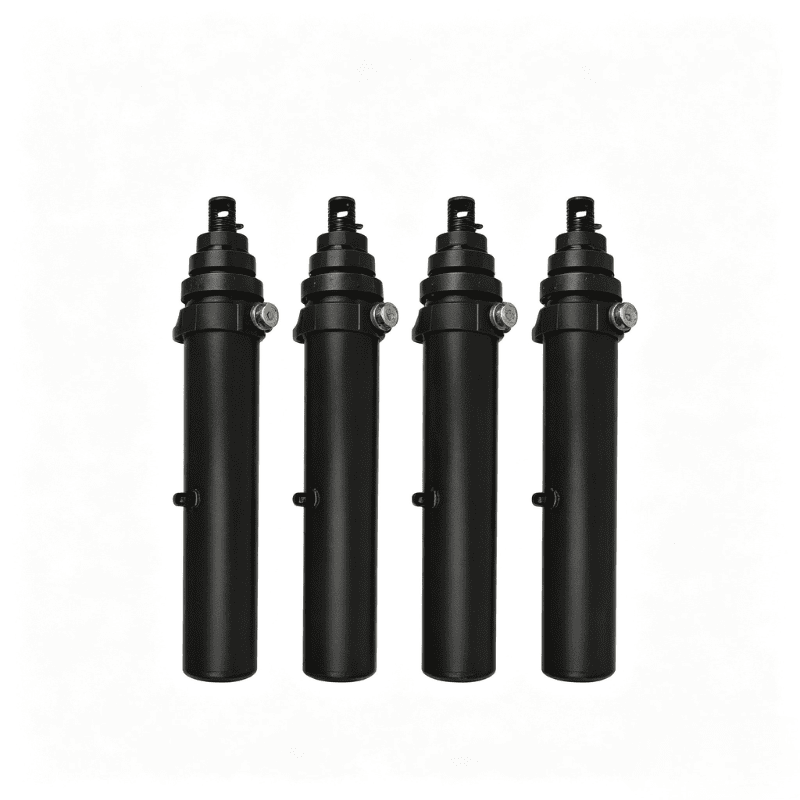

ٹریلر کے لیے پن پن ماؤنٹنگ ٹِپنگ سلنڈر

63-4402-104 ٹریلر کے لیے 4000 سیریز کا پن پن ماؤنٹنگ ٹِپنگ سلنڈر ہے۔ اس کا پن ٹو پن ماؤنٹنگ فارمیٹ سلنڈر کو دو مشین ماونٹنگ پوائنٹس کے درمیان جڑنے کی اجازت دیتا ہے بغیر کسی علیحدہ فلینج یا فٹ ماؤنٹنگ انتظامات کی ضرورت کے۔

کیٹلاگ میں 108.56 انچ (2757 ملی میٹر) توسیعی جہت، 71.94 انچ (1827 ملی میٹر) بند طول و عرض اور 3/4 NPTF پورٹ درج ہیں۔ سلنڈر خود سے خون بہنے والے ڈیزائن، پہلے سے بھری ہوئی V-پیکنگ اور طویل بیئرنگ کی لمبائی کا بھی استعمال کرتا ہے جس کا مقصد کیٹلاگ میں دکھائے گئے بڑھتے ہوئے انتظامات میں مستحکم آپریشن کی حمایت کرنا ہے۔

یہ مضمون صرف ماڈل 63-4402-104 کا احاطہ کرتا ہے۔

---

I. تکنیکی تفصیلات

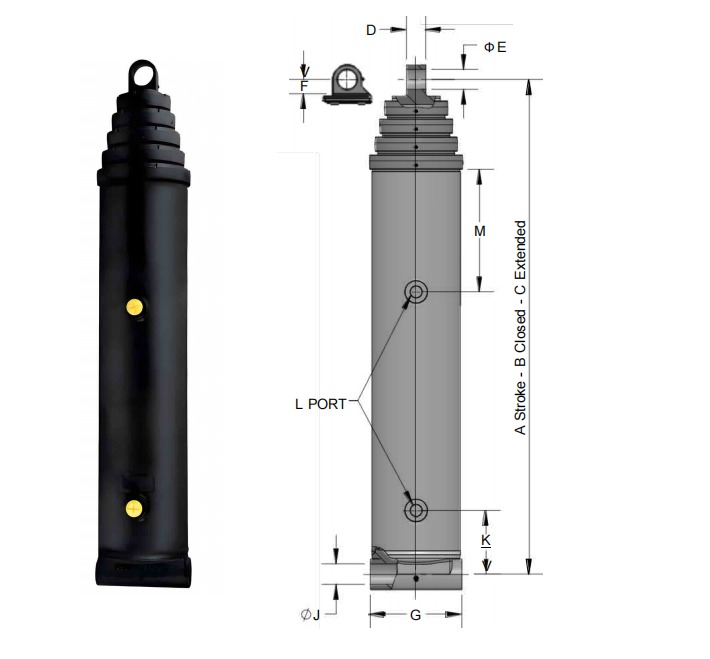

حروف A سے M HCIC کیٹلاگ میں جہتی ڈرائنگ کا حوالہ دیتے ہیں۔ آرڈر کرنے سے پہلے مکمل انسٹالیشن ڈرائنگ، پن کے طول و عرض، ورکنگ پریشر اور ہائیڈرولک سرکٹ کی ضروریات کی تصدیق کریں۔

---

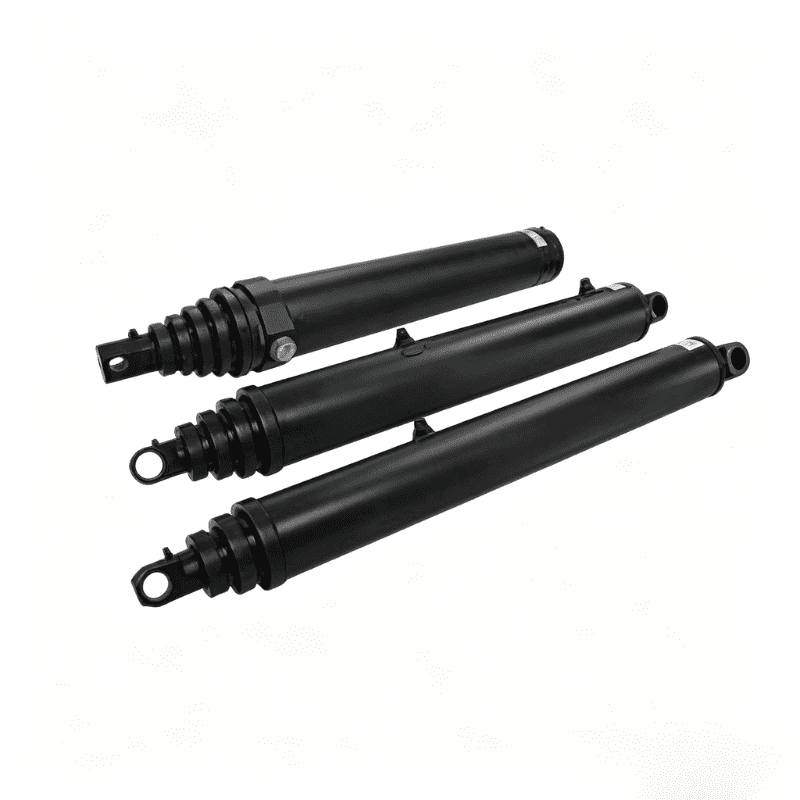

II پن پن ماؤنٹنگ ڈیزائن

ایک پن پن ہائیڈرولک سلنڈر دو کلیویس یا لگ پوائنٹس کے درمیان نصب کیا جاتا ہے۔ سلنڈر باڈی اور راڈ اینڈ کنکشن مشین کے بوجھ کو پنوں کے ذریعے منتقل کرتے ہیں۔ یہ ترتیب عام ہے جہاں ایکچیویٹر کو ٹپنگ باڈی، ربط یا دیگر واضح ڈھانچے کی حرکت کی پیروی کرنی چاہیے۔

فٹ کا تعین بند اور توسیعی طول و عرض سے زیادہ ہوتا ہے۔ خریدار کو چیک کرنا چاہئے:

- دونوں سروں پر پن سینٹر کے فاصلے

- پن کا قطر اور دستیاب بیئرنگ چوڑائی

- کلیویس کلیئرنس اور سیدھ

- ہائیڈرولک بندرگاہ کی سمت

- مکمل اسٹروک کے ذریعے نلی کی حرکت

- سر اور چھڑی کے سرے کے ارد گرد مکینیکل کلیئرنس

63-4402-104 کو صرف مجموعی لمبائی کے بجائے منظور شدہ جہتی ڈرائنگ سے منتخب کیا جانا چاہئے۔

---

III کیٹلاگ میں درج تعمیراتی خصوصیات

3.1 سیلف بلیڈنگ ڈیزائن

کیٹلاگ خود خون بہنے والے ڈیزائن کی شناخت کرتا ہے۔ تنصیب کے عملی کام میں، یہ پھنسے ہوئے ہوا کی مقدار کو کم کرنے میں مدد کر سکتا ہے جو کمیشننگ کے دوران سلنڈر میں رہ جاتی ہے۔ مشین کے سرکٹ کو ابھی بھی سامان بنانے والے کے طریقہ کار کے مطابق بھرنے اور صاف کرنے کی ضرورت ہے۔

3.2 دوبارہ بھری ہوئی وی پیکنگ

درج کردہ سگ ماہی کا انتظام خود کو ایڈجسٹ کرنے والی ویو اسپرنگ اینرجائزر کے ساتھ پہلے سے بھری ہوئی V-پیکنگ کا استعمال کرتا ہے۔ کیٹلاگ ایک آپشن کے طور پر ایک متحرک "Z" سیل پیکج کی بھی نشاندہی کرتا ہے۔ ہائیڈرولک سیال، درجہ حرارت کی حد اور درخواست کے کام کے حالات کے لیے حتمی مہر کی ترتیب کی تصدیق کی جانی چاہیے۔

3.3 تھریڈڈ ہیڈ نٹ

تھریڈڈ ہیڈ نٹ کو اضافی طاقت اور فیلڈ سیل ایڈجسٹمنٹ کی خصوصیت کے طور پر درج کیا گیا ہے۔ جب سیل کے معائنہ یا ایڈجسٹمنٹ کی ضرورت ہوتی ہے تو یہ ایک عملی سروس انٹرفیس بھی فراہم کرتا ہے۔ کسی بھی فیلڈ ایڈجسٹمنٹ کو منظور شدہ دیکھ بھال کے طریقہ کار پر عمل کرنا چاہئے اور دباؤ کی تنہائی اور محفوظ طریقے سے جدا کرنے کے طریقوں کو تبدیل نہیں کرنا چاہئے۔

3.4 طویل بیئرنگ کی لمبائی

کیٹلاگ استحکام کے لیے طویل اثر کی لمبائی کی فہرست دیتا ہے۔ پن پن کی تنصیب میں، رہنمائی ضروری ہے کیونکہ ایکچیویٹر حرکت پذیر ساخت کی پیروی کرتا ہے۔ درست سیدھ اور پن کی مناسب حالت ضروری ہے۔ بیئرنگ کی لمبی لمبائی سلنڈر کو بے قابو سائیڈ لوڈنگ کے لیے موزوں نہیں بناتی ہے۔

---

چہارم کام کرنے کا اصول

63-4402-104 ہائیڈرولک پریشر کو لکیری حرکت میں تبدیل کرتا ہے۔ جب تیل مناسب بندرگاہ میں داخل ہوتا ہے، دباؤ پسٹن کے علاقے پر کام کرتا ہے اور چھڑی کو باہر یا اندر کی طرف لے جاتا ہے۔ راڈ اینڈ اور کیپ اینڈ پن اس حرکت کو منسلک ٹپنگ میکانزم میں منتقل کرتے ہیں۔

قابل استعمال حرکت کی وضاحت کیٹلاگ میں بند اور توسیع شدہ طول و عرض سے ہوتی ہے۔ ہائیڈرولک والو، پمپ کا بہاؤ، امدادی تحفظ اور مشین جیومیٹری سروس میں دستیاب اصل رفتار اور قوت کا تعین کرتی ہے۔

سلنڈر کو ایک آزاد لفٹنگ ڈیوائس کے طور پر نہیں سمجھا جانا چاہئے۔ اس کا انتخاب ہائیڈرولک سرکٹ اور مکینیکل ڈھانچے سے مماثل ہونا چاہیے جس میں اسے پن کیا گیا ہے۔

---

V. اہم مصنوعات کے فوائد

- واضح ہائیڈرولک آلات کے لیے پن پن لگانا

- 108.56 انچ / 2757 ملی میٹر کیٹلاگ میں درج توسیعی طول و عرض

- 3/4 NPTF ہائیڈرولک پورٹ

- HCIC کے ذریعہ درج کردہ خود سے خون بہہ جانے والا ڈیزائن

- خود کو ایڈجسٹ کرنے والی ویو اسپرنگ اینرجائزر کے ساتھ پہلے سے بھری ہوئی وی پیکنگ

- اختیاری متحرک "Z" سیل پیکج کیٹلاگ میں درج ہے۔

- اضافی طاقت اور فیلڈ سیل ایڈجسٹمنٹ کے لئے تھریڈڈ ہیڈنٹ

- استحکام کے لئے طویل اثر کی لمبائی

- بند اور توسیع شدہ طول و عرض انچ اور ملی میٹر دونوں اکائیوں میں دستیاب ہیں۔

---

VI درخواست اور فٹمنٹ

کیٹلاگ 4000 سیریز کے پن پن سلنڈر کو ہائیڈرولک ٹپنگ سلوشنز کے تحت رکھتا ہے۔ 63-4402-104 کو آلات کے لیے سمجھا جا سکتا ہے جہاں سلنڈر کو دو پنوں کے درمیان نصب کیا جانا چاہیے اور دستیاب انسٹالیشن لفافہ کیٹلاگ کے طول و عرض سے میل کھاتا ہے۔

فٹمنٹ کی تصدیق کرنے سے پہلے، مشین کی مکمل حرکت کا جائزہ لیں۔ سلنڈر کو مکمل واپسی اور توسیع کے وقت کافی حد تک کلیئرنس ہونا چاہیے، اور ٹپنگ ڈھانچہ حرکت میں آنے پر پنوں کو سیدھ میں رکھنا چاہیے۔ ہوز روٹنگ کو بھی چیک کیا جانا چاہیے تاکہ 3/4 NPTF کنکشن ہوز مینوفیکچرر کی حدود سے باہر گھماؤ یا موڑنے سے بے نقاب نہ ہو۔

---

VII کوٹیشن کے لیے درکار معلومات

اپنی انکوائری کے ساتھ درج ذیل معلومات بھیجیں:

1. مشین کی قسم اور سلنڈر کی تقریب

2. موجودہ پن سینٹر کے طول و عرض

3. پن کا قطر اور کلیوس کی چوڑائی

4. مطلوبہ بند اور توسیع شدہ لمبائی

5. ورکنگ پریشر اور پمپ کا بہاؤ

6. ہائیڈرولک سیال اور آپریٹنگ درجہ حرارت

7. پورٹ اورینٹیشن اور ہوز روٹنگ

8. مطلوبہ مہر اختیار

9. مقدار اور ترسیل کی منزل

10. موجودہ سلنڈر ڈرائنگ یا واضح تصاویر

ڈرائنگ خاص طور پر اہم ہوتی ہے جب متبادل سلنڈر کو موجودہ ٹپنگ میکانزم کے مطابق ہونا چاہیے۔

VIII اکثر پوچھے گئے سوالات

---

IX. HCIC کے بارے میں

HCIC صنعتی ایپلی کیشنز کے لیے ہائیڈرولک سلنڈر اور ہائیڈرولک پاور یونٹ تیار کرتا ہے۔ کمپنی کی آفیشل ویب سائٹ معیاری، مقصد سے تیار کردہ اور حسب ضرورت ہائیڈرولک حل پیش کرتی ہے۔

متبادل یا OEM انکوائری کے لیے، مشین ڈرائنگ اور مکمل سلنڈر کے طول و عرض بھیجیں۔ حتمی تفصیلات کی تصدیق کرنے سے پہلے HCIC فٹمنٹ کی ضروریات کا جائزہ لے سکتا ہے۔

---

X. کوٹیشن کی درخواست کریں۔

ماڈل 63-4402-104 کے لیے، موجودہ سلنڈر ڈرائنگ، پن کے طول و عرض، کام کے حالات اور مطلوبہ مقدار کو تکنیکی جائزہ کے لیے HCIC کو بھیجیں۔
