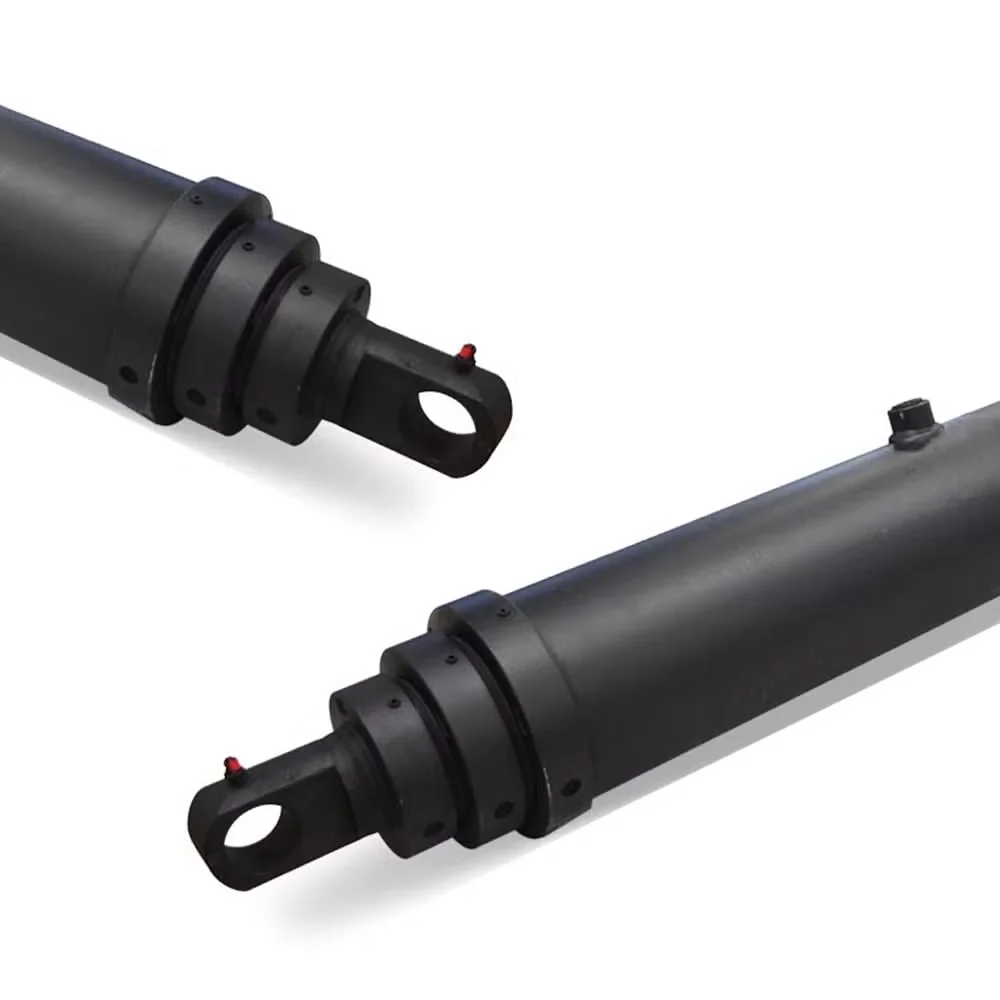

OEM کی تبدیلی کی منصوبہ بندی کے لیے 53-4592-72 پن ٹو پن ہائیڈرولک سلنڈر کے طول و عرض، 71.94 انچ اسٹروک، 3/4 انچ NPTF پورٹ اور 155 lb کیٹلاگ وزن کا جائزہ لیں۔
Stroke:
1,827 ملی میٹرClosed length:
930 ملی میٹرExtended length:
2757 ملی میٹرPort:
NPTF میں 3/453-4592-72 پن ٹو پن ہائیڈرولک سلنڈر 4000 سیریز کا ماڈل ہے جو HCIC-2026 کیٹلاگ میں درج ہے۔ متبادل یا OEM پروجیکٹ کے لیے اس کی بنیادی قدر جہتی ہے: کیٹلاگ اسٹروک، بند اور توسیعی لمبائی، بڑھتے ہوئے جیومیٹری، بندرگاہ، تیل کا حجم اور ایک مصنوعات کی قطار میں وزن کی شناخت کرتا ہے۔
اس قسم کے سلنڈر کا انتخاب اکیلے اسٹروک سے نہیں ہوتا ہے۔ پن سینٹرز، بڑھتے ہوئے کان، ارد گرد کی کلیئرنس، ہائیڈرولک کنکشن اور دستیاب سروس اسپیس سب کو مشین سے مماثل ہونا چاہیے۔ موجودہ یونٹ کو تبدیل کرنے والے خریدار کے لیے، سب سے محفوظ نقطہ آغاز موجودہ سلنڈر ڈرائنگ یا فیلڈ کی پیمائش کا مکمل سیٹ ہے۔
| آئٹم | انچ کی قیمت | میٹرک قدر |
|---|---|---|
| ماڈل | 53-4592-72 | 53-4592-72 |
| سلسلہ | 4000 سیریز | 4000 سیریز |
| اسٹروک، اے | 71.94 انچ | 1,827 ملی میٹر |
| بند لمبائی، B | 36.62 انچ | 930 ملی میٹر |
| توسیعی لمبائی، C | 108.56 انچ | 2,757 ملی میٹر |
| طول و عرض D | 1.50 انچ | 38 ملی میٹر |
| طول و عرض E | 2.06 انچ | 52 ملی میٹر |
| طول و عرض F | 2.00 انچ | 51 ملی میٹر |
| طول و عرض جی | 7.00 انچ | 178 ملی میٹر |
| طول و عرض J | 2.06 انچ | 52 ملی میٹر |
| طول و عرض K | 19.50 انچ | 495 ملی میٹر |
| بندرگاہ | NPTF میں 3/4 | NPTF میں 3/4 |
کیٹلاگ کا صفحہ اس ماڈل کے لیے عالمی دباؤ کی درجہ بندی، لوڈ کی درجہ بندی یا مشین کے لیے مخصوص کارکردگی کی ضمانت نہیں دیتا ہے۔ اصل سامان کے لیے ان ضروریات کی تصدیق ہونی چاہیے۔
ایک پن ٹو پن سلنڈر دو بڑھتے ہوئے پوائنٹس کے ذریعے حرکت کو منتقل کرتا ہے۔ ایک سرا ایک مقررہ بریکٹ سے جڑتا ہے اور دوسرا حرکت پذیر ڈھانچے سے جڑتا ہے۔ جیسے جیسے تیل سلنڈر کی لمبائی میں تبدیلی کرتا ہے، دو پنوں کے درمیان فاصلہ بدل جاتا ہے اور مشین اپنے ڈیزائن کردہ آرک کے ذریعے حرکت کرتی ہے۔
یہ توسیعی اور بند لمبائی کو اہم بناتا ہے۔ 53-4592-72 قطار میں 36.62 انچ بند اور 108.56 انچ بڑھا ہوا ہے۔ فرق کیٹلاگ اسٹروک کا حوالہ ہے، لیکن مشین کو ابھی بھی سلنڈر، پن، بریکٹ، ہوزز اور ساخت کے مکمل سفری راستے کے لیے کافی جسمانی کمرے کی ضرورت ہے۔
D, E, F, G, J اور K کے طول و عرض بھی تبدیلی کے دوران اہمیت رکھتے ہیں۔ وہ سلنڈر باڈی، بڑھتے ہوئے ہارڈ ویئر، پن لوکیشن اور کنکشن لفافے کے درمیان تعلق کو کنٹرول کر سکتے ہیں۔ ایک سلنڈر جس میں صحیح اسٹروک ہے لیکن غلط بڑھتے ہوئے جیومیٹری ایک مہنگی تنصیب کا مسئلہ پیدا کر سکتی ہے۔
بند اور توسیعی مشین کی پوزیشنوں میں نصب پن مراکز کی پیمائش کریں۔ پن کا قطر، بریکٹ کی چوڑائی، کان کا فاصلہ، جھاڑی کی حالت اور اس سمت کو چیک کریں جس میں بوجھ جوائنٹ میں داخل ہوتا ہے۔ ایک بریکٹ میں تبدیل کرنے پر مجبور نہ کریں جو مختلف بڑھتے ہوئے لفافے کے لیے ڈیزائن کیا گیا ہو۔
سائٹ کے طریقہ کار کے مطابق ہائیڈرولک سرکٹ کو محفوظ طریقے سے الگ تھلگ کرکے مشین کو اس کی مکمل مکینیکل رینج میں منتقل کریں۔ سلنڈر باڈی، راڈ، بریکٹ، گارڈز، ہوزز اور قریبی ڈھانچے کے درمیان مداخلت تلاش کریں۔ توسیع شدہ لمبائی اس چیک کا صرف ایک حصہ ہے۔
کیٹلاگ NPTF پورٹ میں 3/4 درج کرتا ہے۔ مشین کے ذریعہ استعمال ہونے والے فٹنگ کے معیاری اور سگ ماہی کے طریقہ کار سے ملائیں۔ مکمل پن ٹو پن حرکت کے لیے نلی کی لمبائی کو کافی چھوڑ دیں، جبکہ رگڑ، تیز موڑ اور حرکت پذیر اسٹیل ورک کے ساتھ رابطے کو روکیں۔
کیٹلاگ میں 1.3 گیلن فل آئل والیوم اور 4.0 گیلن توسیع شدہ تیل کا حجم درج ہے۔ یہ اقدار منصوبہ بندی کے لیے مفید ہیں، لیکن مکمل نظام میں نلی کا حجم، والو کا حجم، ذخائر کی سطح اور مشین کی آپریٹنگ پوزیشن بھی شامل ہے۔ کمیشن کرنے سے پہلے کام کرنے والے تیل کی سطح کی تصدیق کریں۔
53-4592-72 کا جائزہ OEM آلات یا متبادل پروجیکٹس کے لیے کیا جا سکتا ہے جنہیں 71.94 انچ کیٹلاگ اسٹروک کے ساتھ ایک متعین پن ٹو پن ہائیڈرولک سلنڈر کی ضرورت ہے۔ یہ خاص طور پر متعلقہ ہے جب خریدار کے پاس پیمائش کرنے کے لیے ایک ڈرائنگ یا موجودہ سلنڈر ہو اور اسے عام سلنڈر کی سفارش کی بجائے جہتی میچ کی ضرورت ہو۔
HCIC کو حتمی تکنیکی فیصلے سے پہلے درخواست کا بوجھ، آپریٹنگ پریشر، حرکت کا زاویہ، سائیکل کی فریکوئنسی اور انسٹالیشن کی تصاویر ملنی چاہئیں۔ ان تفصیلات کو کیٹلاگ قطار سے تبدیل نہیں کیا گیا ہے۔
53-4592-72 پن ٹو پن ہائیڈرولک سلنڈر پروجیکٹس کے لیے ایک جہتی فٹ پروڈکٹ ہے جہاں سلنڈر کو 71.94 انچ اسٹروک کے ذریعے دو مشین پوائنٹس کو جوڑنا چاہیے۔ اس کی 36.62-انچ بند لمبائی، 108.56-انچ توسیعی لمبائی، NPTF پورٹ میں 3/4، 1.3-گیلن فل ویلیو، 4.0-گیلن توسیعی قدر اور 155 lb کیٹلاگ وزن OEM یا متبادل جائزہ کے لیے ایک واضح نقطہ آغاز فراہم کرتا ہے۔
آرڈر کرنے سے پہلے پن سینٹر کی پیمائش، بریکٹ کی تفصیلات، ہائیڈرولک ڈیٹا اور مشین ڈرائنگ HCIC کو بھیجیں۔ یہ اس بات کی تصدیق کرنے کا عملی طریقہ ہے کہ آیا ماڈل مکمل میکانزم میں فٹ بیٹھتا ہے۔
HCIC، جسے Jinan Huachen Industrial Co., Ltd. کے نام سے بھی جانا جاتا ہے، ہائیڈرولک سلنڈر، ہائیڈرولک پاور یونٹس اور گاڑیوں، کچرے کو سنبھالنے، تعمیراتی اور صنعتی آلات کے لیے متعلقہ اجزاء فراہم کرتا ہے۔ مکمل مشین کے ڈیزائن اور قابل اطلاق حفاظتی تقاضوں کے خلاف مصنوعات کی مناسبیت کی تصدیق کی جانی چاہئے۔
