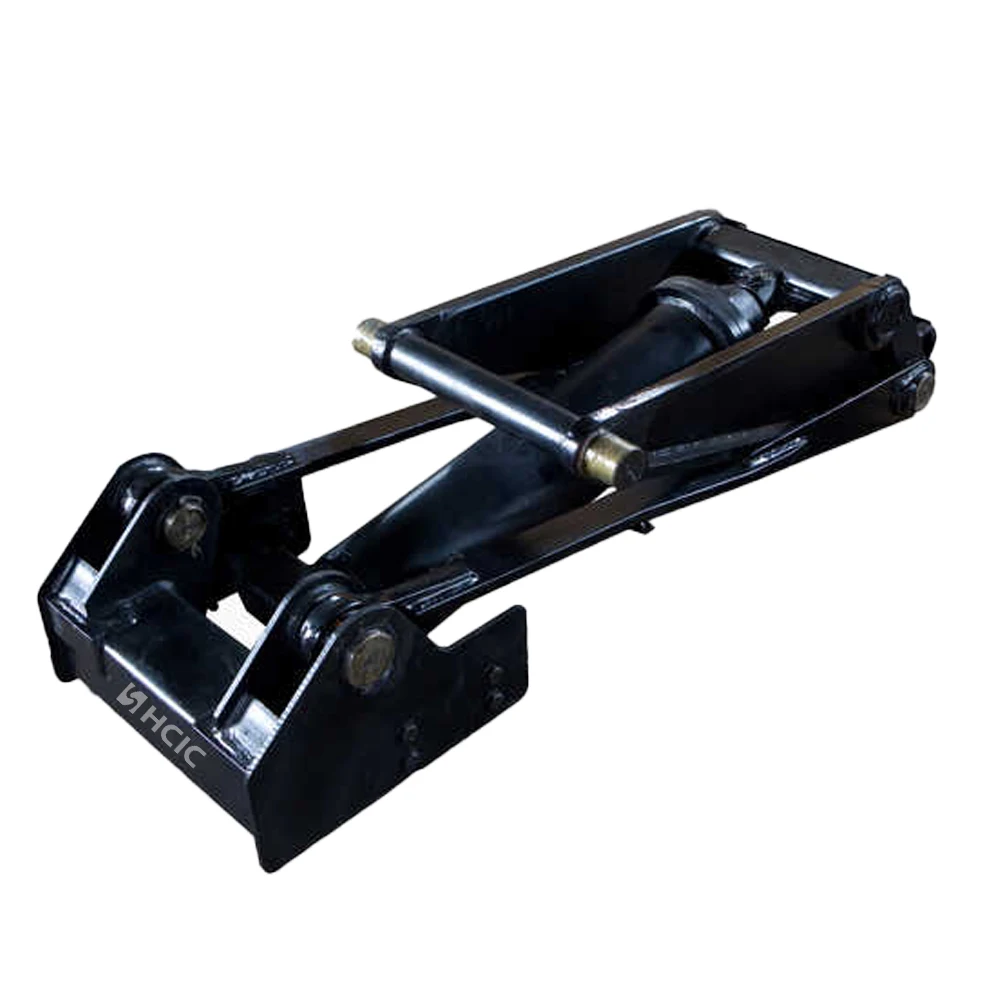

ماڈل 516 پاور ہوسٹ ڈمپ ٹریلرز کے لیے ایک کمپیکٹ لفٹنگ سلوشن ہے، جس میں 24 انچ باڈی ڈائمینشن اور 39.25 انچ ہوسٹ کی لمبائی تنصیب کی منصوبہ بندی کے لیے ہے۔
ماڈل 516 پاور ہوسٹ ڈمپ ٹریلر لفٹنگ سسٹم کے لیے ایک کمپیکٹ ہوسٹ آپشن ہے۔ اس کے کیٹلاگ کے طول و عرض فریم کی جگہ، قبضہ جیومیٹری اور ہائیڈرولک تنصیب کی ضروریات کو آرڈر دینے سے پہلے جانچنے کے لیے ایک عملی نقطہ آغاز فراہم کرتے ہیں۔
ماڈل 516 پاور ہوسٹ کو سات جہتی حوالوں کے ساتھ امریکن پاور ہوسٹس کیٹلوگ میں درج کیا گیا ہے، A سے لے کر G تک۔ یہ پیمائشیں ٹریلر بنانے والے یا متبادل خریدار کو صرف صلاحیت اٹھانے کے ذریعے آلات کو منتخب کرنے کے بجائے لہرانے کے دستیاب ماؤنٹنگ ایریا سے موازنہ کرنے میں مدد کرتی ہیں۔
| پیرامیٹر | کیٹلاگ کی قیمت |
|---|---|
| ماڈل | 516 |
| مصنوعات کے زمرے | پاور لہرانا |
| طول و عرض اے | 24.00 انچ |
| طول و عرض B | 28.50 انچ |
| طول و عرض C | 19.50 انچ |
| طول و عرض D | 5.00 انچ |
| طول و عرض E | 39.25 انچ |
| طول و عرض F | 16.25 انچ |
| طول و عرض جی | 10.00 انچ |
یہ کیٹلاگ کے طول و عرض ہیں۔ حتمی منظوری سے پہلے ڈرائنگ کو کسٹمر کے اصل فریم، پیوٹ پوائنٹس اور انسٹالیشن کے طریقہ کے خلاف چیک کیا جانا چاہیے۔
ڈمپ ٹریلر لہرانے والا لفٹنگ فورس فراہم کرنے سے زیادہ کام کرتا ہے۔ اسے فریم ریلوں کے درمیان فٹ ہونا ہوگا، ڈمپ باڈی جیومیٹری کے ساتھ کام کرنا ہوگا اور حرکت پذیر ڈھانچے کے لیے کافی کلیئرنس چھوڑنی ہوگی۔ اس لیے ماڈل 516 پاور ہوسٹ کو تین عملی مراحل میں جانچا جا سکتا ہے۔
کیٹلاگ ڈرائنگ سے ابعاد A، B اور C کے ساتھ شروع کریں۔ ان کا موازنہ فریم کی دستیاب جگہ اور ڈمپ باڈی کے قبضے کی پوزیشن سے کریں۔ ایک طول و عرض جو کاغذ پر قابل قبول نظر آتا ہے جب جسم گھومتا ہے تب بھی مداخلت پیدا کر سکتا ہے، اس لیے مکمل نقل و حرکت کے راستے کی جانچ کی جانی چاہیے۔
طول و عرض D, F اور G خریدار کو ٹریلر فریم اور معاون بریکٹ کے ساتھ لہرانے کے بڑھتے ہوئے تعلق کا جائزہ لینے میں مدد کرتے ہیں۔ درست ماؤنٹنگ پلیٹس، پن سینٹرز اور کمک کی تفصیلات ٹریلر کے ڈیزائن پر منحصر ہیں۔ ان کا اندازہ صرف ماڈل نمبر سے نہیں لگانا چاہیے۔
طول و عرض E ماڈل 516 کے لیے 39.25 انچ کے طور پر درج ہے۔ یہ پیمائش اس وقت اہم ہوتی ہے جب لہرانے کو محدود لمبائی والے ڈمپ باڈی کے نیچے رکھا جانا چاہیے۔ اس کا جائزہ بند پوزیشن، باڈی اینگل اور سروس تک رسائی کے لیے درکار جگہ کے ساتھ مل کر کیا جانا چاہیے۔
عین مطابق ماڈل نمبر کا استعمال OEM یا متبادل انکوائری پر کارروائی کرنا آسان بناتا ہے۔ یہ فراہم کنندہ کو ایک واضح حوالہ نقطہ فراہم کرتا ہے جبکہ خریدار ٹریلر کی ساخت، بڑھتے ہوئے انتظامات اور آپریٹنگ ضروریات کی تصدیق کرتا ہے۔
متبادل کی درخواست کے لیے، خریدار کو ماڈل پلیٹ یا کیٹلاگ کا حوالہ، موجودہ تنصیب کی تصاویر، دستیاب بڑھتے ہوئے طول و عرض اور ٹریلر کے اٹھانے کا انتظام بھیجنا چاہیے۔ اگر اصل یونٹ میں ترمیم کی گئی ہے، تو اپ ڈیٹ کردہ ڈائمینشنز بذات خود پرانے ماڈل نمبر سے زیادہ کارآمد ہیں۔
ماڈل 516 پاور ہوسٹ کا مقصد ڈمپ-ٹریلر لفٹنگ سسٹم کے مباحثے کے لیے ہے جہاں ایک کمپیکٹ ہوسٹ لے آؤٹ اور ڈائمینشنل فٹ اہم ہیں۔ حتمی مناسبیت کا انحصار ٹریلر کی باڈی، بوجھ، قبضہ کی پوزیشن، ہائیڈرولک سرکٹ اور ساختی ڈیزائن پر ہے۔ کیٹلاگ کے طول و عرض خود سے لفٹنگ کی صلاحیت کی درجہ بندی قائم نہیں کرتے ہیں۔
ماڈل 516 پاور ہوسٹ کے لیے فٹمنٹ کے جائزے کی درخواست کرنے کے لیے، فراہم کریں:
- ٹریلر کی قسم اور جسم کے طول و عرض
- دستیاب تنصیب کی جگہ
- قبضہ اور بڑھتے ہوئے پن کے مقامات
- موجودہ ہائیڈرولک اجزاء، اگر یہ متبادل ہے۔
- ضروری لفٹنگ ترتیب
- تصاویر یا موجودہ تنصیب کی ایک جہتی ڈرائنگ
- آپریٹنگ ماحول اور متوقع ڈیوٹی سائیکل
یہ معلومات HCIC کو ان تفصیلات کو فرض کیے بغیر درخواست کا جائزہ لینے کی اجازت دیتی ہے جو کیٹلاگ میں نہیں دکھائی گئی ہیں۔
ماڈل 516 پاور ہوسٹ کا مکمل ڈمپ ٹریلر اٹھانے کے انتظام کے حصے کے طور پر بہترین جائزہ لیا جاتا ہے۔ اس کے کیٹلاگ کے طول و عرض—خاص طور پر 24.00-انچ A طول و عرض، 39.25-inch E طول و عرض اور 10.00-inch G طول و عرض — خریداروں کو تنصیب کی جگہ کی جانچ کرنے کے لیے ایک واضح بنیاد فراہم کرتے ہیں۔ درست اقتباس کے لیے، HCIC کو ٹریلر ڈرائنگ اور ناپے گئے بڑھتے ہوئے معلومات بھیجیں۔
Jinan Huachen Industrial Co., Ltd. (HCIC) صنعتی اور گاڑیوں کے استعمال کے لیے ہائیڈرولک سلنڈر اور پاور یونٹ تیار اور تیار کرتی ہے۔ ماڈل 516 پروجیکٹ کے لیے، HCIC انسٹالیشن کی دستیاب معلومات کا جائزہ لے سکتا ہے اور کوٹیشن کے لیے درکار اگلی تکنیکی تفصیلات کے بارے میں مشورہ دے سکتا ہے۔
ماڈل 516 پاور ہوسٹ جائزہ کی درخواست کریں:
- ویب سائٹ: https://jnhcic.com/
- ای میل: davidsong@mail.huachen.cc
- واٹس ایپ / ٹیلی فون: +86 153 7619 8599
