ڈمپ ٹریلرز کیٹلاگ کے طول و عرض کے لیے ماڈل 621 پاور ہوسٹ کا جائزہ لیں اور آرڈر کرنے سے پہلے ٹریلر کے فریم کی جگہ، بڑھتے ہوئے جیومیٹری، باڈی کلیئرنس اور سروس تک رسائی کو چیک کریں۔
ڈمپ ٹریلرز کے لیے ماڈل 621 پاور ہوسٹ ٹریلر لفٹنگ سسٹم ایپلی کیشنز کے لیے فراہم کردہ امریکن پاور ہوسٹ کیٹلاگ میں درج ہے۔ OEM بلڈر یا متبادل خریدار کے لیے، اہم پہلا قدم جہتی فٹمنٹ ہے: لہرانے کو ٹریلر کے فریم، ڈمپ باڈی کی حرکت، بڑھتے ہوئے پوائنٹس اور ہائیڈرولک انتظامات کے ساتھ کام کرنا چاہیے۔

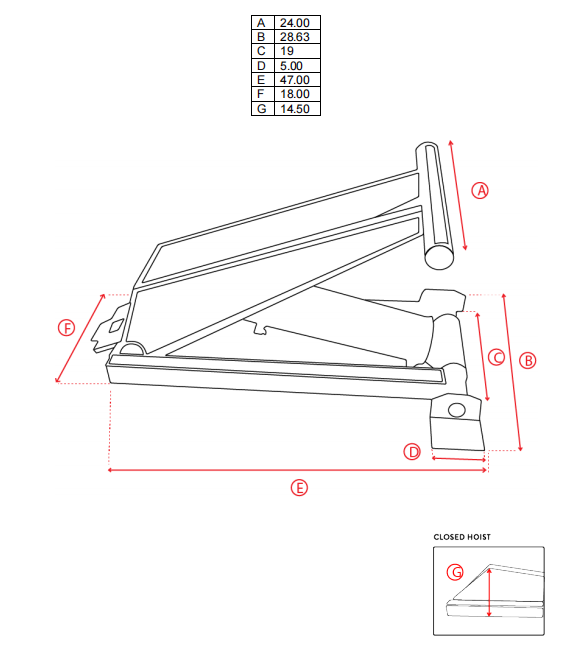

ماڈل 621 صفحہ سات جہتی حوالہ جات دیتا ہے، A سے لے کر جی۔ یہ پیمائشیں حتمی بریکٹ، پن اور کمک کی تفصیلات کی منظوری سے پہلے ٹریلر ڈرائنگ کے جائزے کے لیے ایک عملی نقطہ آغاز فراہم کرتی ہیں۔
| پیرامیٹر | کیٹلاگ کی قیمت |
|---|---|
| ماڈل | 621 |
| مصنوعات کے زمرے | پاور لہرانا |
| طول و عرض اے | 24.00 انچ |
| طول و عرض B | 28.63 انچ |
| طول و عرض C | 19.00 میں |
| طول و عرض D | 5.00 انچ |
| طول و عرض E | 47.00 انچ |
| طول و عرض F | 18.00 انچ |
| طول و عرض جی | 14.50 انچ |
مندرجہ بالا اقدار فراہم کردہ کیٹلاگ میں ماڈل 621 صفحہ سے نقل کی گئی ہیں۔ پیداوار یا متبادل کی منظوری سے پہلے اصل ٹریلر کے خلاف تازہ ترین تکنیکی ڈرائنگ کی تصدیق کریں۔
ایک ٹریلر لہرانے والے مکینیکل زاویے سے کام کرتا ہے۔ بند ڈمپ باڈی کے نیچے دستیاب جگہ بدل سکتی ہے جیسے ہی جسم اٹھانا شروع ہوتا ہے۔ فریم کے کراس میمبرز، بریکٹ، ہائیڈرولک ہوزز اور جسم کے نیچے کا حصہ پوری حرکت کے دوران صاف رہنا چاہیے۔
اس وجہ سے، ماڈل 621 پاور ہوسٹ کو صرف ماڈل نمبر کے ذریعہ منتخب کرنے کے بجائے مکمل لفٹنگ سسٹم کے حصے کے طور پر جانچنا چاہئے۔ ٹریلر کا ڈھانچہ، پیچھے قبضے کی پوزیشن، بڑھتے ہوئے انتظامات اور ہائیڈرولک سرکٹ سبھی حتمی تنصیب کو متاثر کرتے ہیں۔
فریم اور ڈمپ باڈی کے درمیان دستیاب جگہ کے ساتھ لہرانے کا موازنہ کرتے وقت طول و عرض A، B اور C کے ساتھ شروع کریں۔ بند پوزیشن کی پیمائش کریں، پھر لفٹنگ سائیکل کے دوران جسم کی نقل و حرکت کے راستے کا جائزہ لیں۔
ایک جامد کلیئرنس چیک سے رابطہ ظاہر نہیں ہوسکتا ہے جو اس وقت ہوتا ہے جب جسم گھومتا ہے۔ ایک طول و عرض کی ڈرائنگ یا نشان زد تنصیب کی تصاویر بند ٹریلر سے لی گئی ایک پیمائش سے زیادہ مفید ہیں۔
D، F اور G کے طول و عرض خریدار کو سپورٹ پلیٹس، پن پوزیشنز اور فریم ری انفورسمنٹ پر بات کرنے میں مدد کرتے ہیں۔ انہیں مکمل بریکٹ ڈرائنگ کے طور پر نہیں سمجھا جانا چاہئے۔ اصل بڑھتے ہوئے ڈیزائن میں رد عمل کے بوجھ، پن کی سیدھ، ویلڈ لے آؤٹ اور لفٹنگ فورس حاصل کرنے والے ڈھانچے کا ہونا ضروری ہے۔
معاونت کے انتظام کو بھی معائنہ، ہوز روٹنگ اور مستقبل کے خدمت کے کام کے لیے کافی رسائی کی ضرورت ہے۔ اگر معمول کی رسائی مسدود ہو تو سخت تنصیب خود بخود اچھی تنصیب نہیں ہے۔
طول و عرض E ماڈل 621 کے لیے 47.00 انچ کے طور پر درج ہے۔ اس قدر کا دستیاب تنصیب کی لمبائی، بند باڈی کی پوزیشن اور قریبی کراس میمبرز یا آلات کے مقام سے موازنہ کریں۔
مجموعی انتظام کو ہائیڈرولک کنکشن اور بصری معائنہ کے لیے بھی جگہ چھوڑنی چاہیے۔ حتمی منظوری تازہ ترین ڈرائنگ اور مکمل نقل و حرکت کے لفافے پر مبنی ہونی چاہیے۔
ڈمپ ٹریلرز کے لیے ماڈل 621 پاور ہوسٹ لفٹنگ سسٹم پروجیکٹس سے متعلق ہے جہاں ایک متعین کیٹلاگ ماڈل اور جہتی حوالہ درکار ہے۔ مکینیکل اور ہائیڈرولک تقاضوں کی تصدیق ہونے پر OEM ٹریلر کی تعمیر، متبادل کام اور سسٹم کو دوبارہ ڈیزائن کرنے کے لیے اس کا جائزہ لیا جا سکتا ہے۔
فراہم کردہ ماڈل 621 صفحہ طول و عرض کی فہرست دیتا ہے لیکن اس ماڈل کے لیے تصدیق شدہ صلاحیت، ورکنگ پریشر ویلیو، سروس لائف فگر یا سرٹیفیکیشن فراہم نہیں کرتا ہے۔ اصل پروجیکٹ کے لیے ان تفصیلات کی تصدیق ہونی چاہیے اور ماڈل نمبر سے اندازہ نہیں لگایا جانا چاہیے۔
OEM یا متبادل جائزہ کے لیے، بھیجیں:
یہ معلومات HCIC کو پوشیدہ ساختی یا ہائیڈرولک تفصیلات کو فرض کیے بغیر فٹمنٹ کا اندازہ کرنے میں مدد کرتی ہے۔
یہ ایک کیٹلاگ میں درج پاور ہوسٹ ہے جسے یہاں ڈمپ-ٹریلر لفٹنگ-سسٹم ایپلی کیشنز کے لیے سمجھا جاتا ہے۔ حتمی مناسبیت ٹریلر کی ساخت، بڑھتے ہوئے انتظامات اور ہائیڈرولک نظام پر منحصر ہے۔
کیٹلاگ میں A کو 24.00 انچ، B کو 28.63 انچ، C کو 19.00 انچ پر، D کو 5.00 انچ پر، E کو 47.00 انچ پر، F کو 18.00 انچ پر اور G کو 14.50 انچ پر درج کیا گیا ہے۔
| پیرامیٹر | کیٹلاگ کی قیمت |
|---|---|
| ماڈل | 621 |
| مصنوعات کے زمرے | پاور لہرانا |
| طول و عرض اے | 24.00 انچ |
| طول و عرض B | 28.63 انچ |
| طول و عرض C | 19.00 میں |
| طول و عرض D | 5.00 انچ |
| طول و عرض E | 47.00 انچ |
| طول و عرض F | 18.00 انچ |
| طول و عرض جی | 14.50 انچ |
فراہم کردہ ماڈل 621 کے صفحہ پر صلاحیت کی کوئی تصدیق شدہ قیمت نہیں دکھائی گئی ہے۔ ٹریلر کے مکمل ڈیزائن اور پروجیکٹ کی ضروریات کے مطابق صلاحیت کا جائزہ لیا جانا چاہیے۔
خود بخود نہیں۔ بدلنے کا فیصلہ کرنے سے پہلے ماؤنٹنگ پوائنٹس، پن سینٹرز، کلیئرنس، باڈی موومنٹ، ہائیڈرولک کنکشنز اور فریم کی مضبوطی کو چیک کرنا ضروری ہے۔
طول و عرض E 47.00 انچ کے طور پر درج ہے۔ اس کا موازنہ انسٹالیشن کی دستیاب لمبائی، بند باڈی پوزیشن، سروس تک رسائی اور قریبی فریم ممبران سے کیا جانا چاہیے۔
ماڈل کا حوالہ، ٹریلر کی تفصیلات، پیمائش کی گئی تنصیب کی جگہ، قبضے اور پن کی جگہیں، تصاویر یا ڈرائنگ، موجودہ ہائیڈرولک معلومات اور لفٹنگ کی مطلوبہ ترتیب بھیجیں۔
درست کوٹیشن کے لیے، HCIC کو ٹریلر ڈرائنگ، بڑھتے ہوئے پیمائش اور دستیاب ہائیڈرولک معلومات بھیجیں۔ حتمی فیصلے میں تازہ ترین ڈرائنگ اور لفٹنگ کے مکمل انتظامات کا استعمال کرنا چاہیے۔
Jinan Huachen Industrial Co., Ltd. (HCIC) گاڑیوں اور صنعتی ایپلی کیشنز کے لیے ہائیڈرولک سلنڈر اور پاور یونٹ تیار اور تیار کرتی ہے۔ ماڈل 621 پروجیکٹ کے لیے، HCIC انسٹالیشن کی دستیاب معلومات کا جائزہ لے سکتا ہے اور OEM یا متبادل کوٹیشن کے لیے درکار تکنیکی تفصیلات کی شناخت کر سکتا ہے۔
ماڈل 621 پاور ہوسٹ جائزہ کی درخواست کریں:
