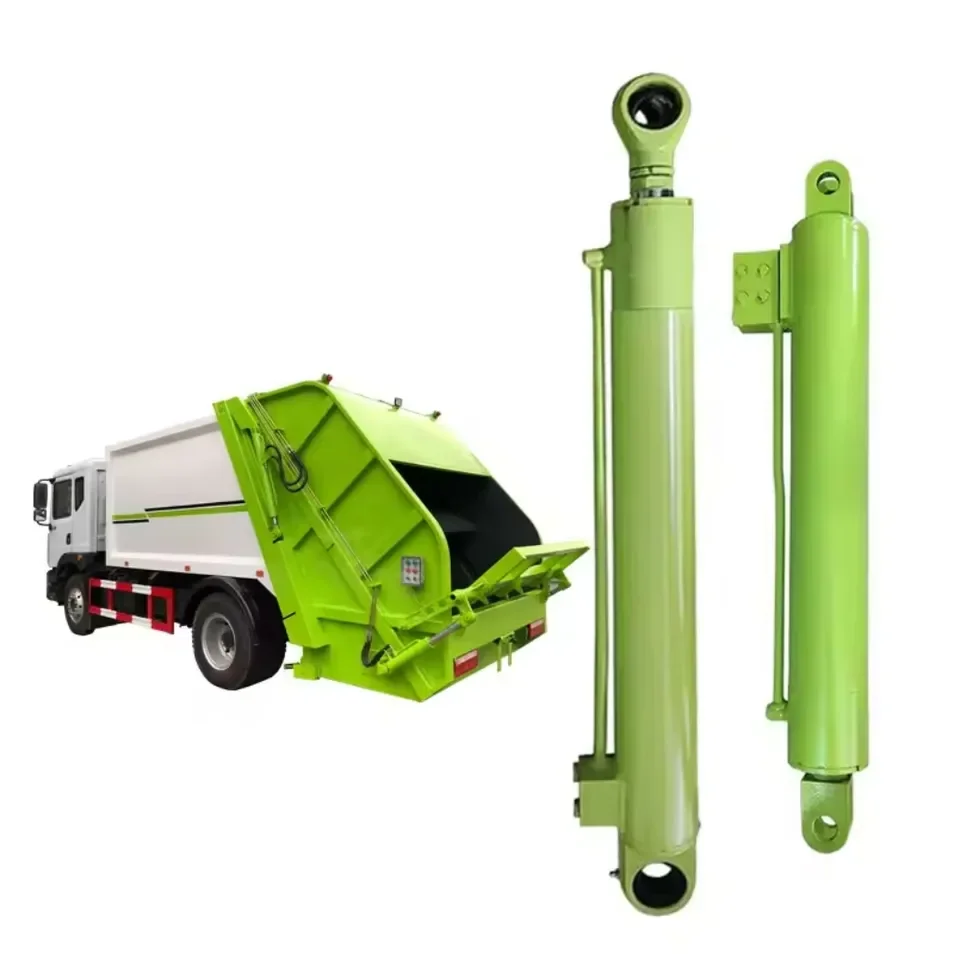

L-HYC00905 ردی کی ٹوکری کے ٹرکوں کے لیے ایک ریئر لوڈر سلائیڈ سلنڈر ہے جس میں 5.5 انچ بور، 2.5 انچ راڈ اور سلائیڈ پینل ایپلی کیشنز کے لیے 37 انچ اسٹروک ہے۔
Bore:
5.5 انچRod:
2.5 انچStroke:
37 انچپیچھے سے لوڈر کوڑے کے ٹرک پر سلائیڈ سلنڈر کا کام سامنے والے لوڈر پر آرم سلنڈر سے مختلف ہوتا ہے۔ یہ جسم کے اندر کام کرتا ہے، سلائیڈ پینل کو لوڈنگ اور ٹرانسفر سائیکل کے ذریعے منتقل کرتا ہے۔ اس کا مطلب ہے کہ دستیاب تنصیب کی جگہ، اسٹروک پاتھ اور کنکشن پوائنٹس اتنے ہی اہم ہیں جتنے سلنڈر کی فورس کلاس۔
HCIC نے L-HYC00905 کو ایل سلائیڈ سلنڈر کے طور پر ریئر لوڈر گاربیج ٹرک ایپلی کیشنز کے لیے درج کیا ہے۔ کیٹلاگ اسے 5.5 انچ بور، 2.5 انچ راڈ اور 37 انچ اسٹروک دیتا ہے۔
| پیرامیٹر | کیٹلاگ کی قیمت |
|---|---|
| ماڈل | L-HYC00905 |
| درخواست | ایل سلائیڈ سلنڈر |
| بور | 5.5 انچ |
| چھڑی | 2.5 انچ |
| اسٹروک | 37 میں |
ماخذ: HCIC-2026 کیٹلاگ، پی ڈی ایف فائل کا صفحہ 11، پرنٹ شدہ کیٹلاگ صفحہ 19۔ HCIC کی ریئر لوڈر پروڈکٹ کی معلومات میں L-HYC00905 کی فہرست بھی اسی بور، راڈ اور اسٹروک کی قدروں کے ساتھ ہے۔
ایک سلائیڈ پینل بغیر کسی مزاحمت کے سیدھے لکیر میں حرکت نہیں کرتا۔ سلنڈر ریئر لوڈر باڈی کے اندر کام کرتا ہے، جہاں پیک مواد، گائیڈ رگڑ اور بوجھ کے بدلتے حالات حرکت کو متاثر کرتے ہیں۔ اگر اسٹروک بہت چھوٹا ہے، تو پینل اپنا مطلوبہ سفر مکمل نہیں کر سکتا ہے۔ اگر ماؤنٹنگ پوزیشن غلط ہے، تو سلنڈر ناگوار زاویہ تک پہنچ سکتا ہے یا مفید میکانکی فائدہ کھو سکتا ہے۔
5.5 انچ بور اور 37 انچ کا سٹروک سلنڈر کو ہی بیان کرتا ہے۔ وہ اپنے طور پر یہ ثابت نہیں کرتے کہ یہ ہر ریئر لوڈر باڈی میں فٹ ہو گا۔ سلائیڈ گائیڈ، پن کی جگہ، پیچھے ہٹنے والی لمبائی، پورٹ پوزیشن اور ہائیڈرولک کنٹرول سرکٹ کو ابھی بھی چیک کرنے کی ضرورت ہے۔
یہ کیٹلاگ میچ اور تصدیق شدہ متبادل کے درمیان عملی فرق ہے۔
یہ ماڈل ان کے ساتھ کام کرنے والے خریداروں سے متعلق ہے:
یہ خاص طور پر مفید ہے جب خریدار کے پاس پہلے سے ہی L سلائیڈ سلنڈر کا حوالہ موجود ہو اور وہ متبادل آرڈر دینے سے پہلے سلنڈر کے طول و عرض کی تصدیق کرنا چاہتا ہو۔
ریئر لوڈر سلائیڈ سلنڈر کے جائزے کے لیے، اگر دستیاب ہو تو درج ذیل بھیجیں:
جسم کے اندر نصب سلنڈر کی تصویر اکیلے بیرل کے کلوز اپ سے زیادہ مفید ہوتی ہے۔ یہ اصل بڑھتے ہوئے زاویہ، دستیاب کلیئرنس اور سلنڈر اور سلائیڈ پینل کے درمیان تعلق کو ظاہر کرتا ہے۔

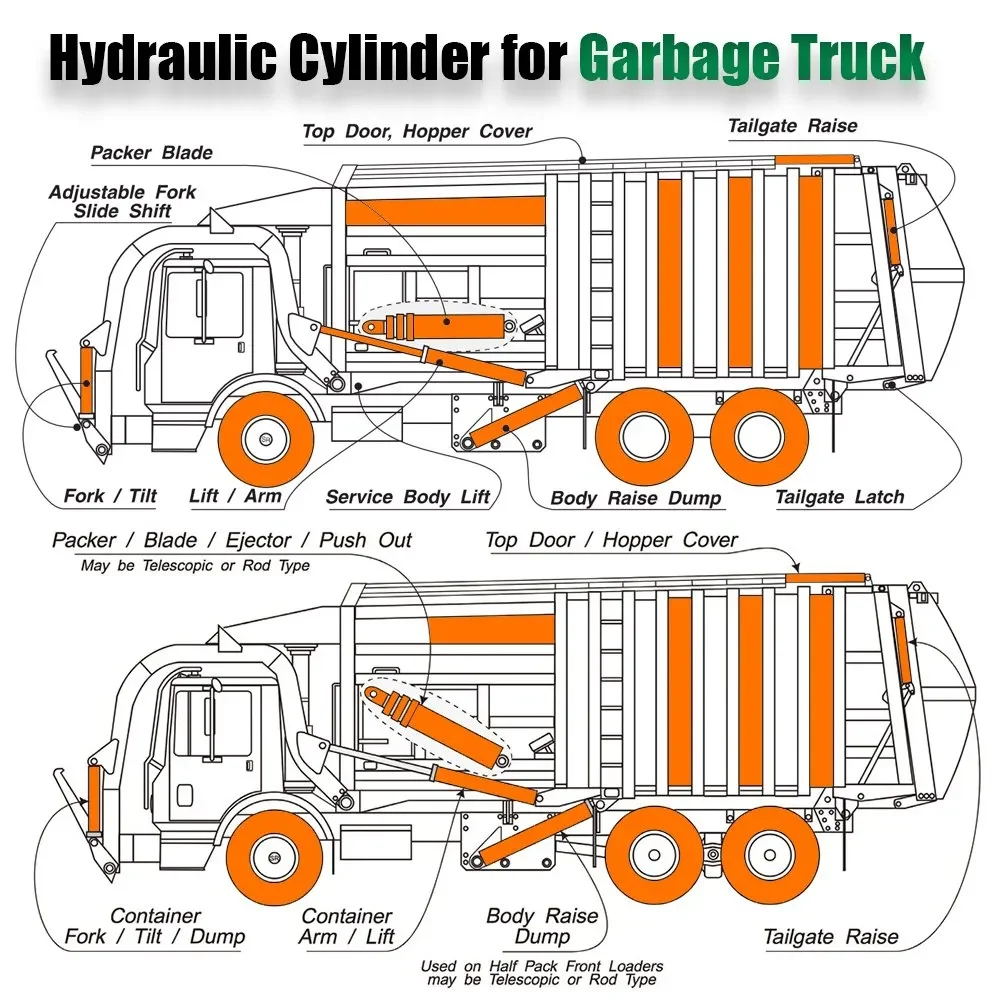

HCIC کی ریئر لوڈر سلنڈر کی معلومات سلائیڈ، سویپ اور پیکر ایپلی کیشنز کا احاطہ کرتی ہے۔ L-HYC00905 کے لیے، پہلے جائزے کو دوسرے ریئر لوڈر میکانزم سے تصریحات کو ملانے کے بجائے L سلائیڈ سلنڈر کنفیگریشن پر مرکوز رہنا چاہیے۔
اگر اصل ماڈل اب دستیاب نہیں ہے، تو انسٹالیشن کے مکمل ڈیٹا سے متبادل کو چیک کیا جانا چاہیے۔ بور اور اسٹروک صرف نقطہ آغاز ہیں۔ کنکشن جیومیٹری اور کام کرنے کی جگہ اس بات کا تعین کرتی ہے کہ آیا سلنڈر ٹرک کے جسم میں ایک ہی حرکت کر سکتا ہے۔
HCIC کیٹلاگ اس کی شناخت ریئر لوڈر گاربیج ٹرک ایپلی کیشن کے لیے L سلائیڈ سلنڈر کے طور پر کرتا ہے۔
کیٹلاگ میں 5.5 انچ بور، 2.5 انچ راڈ اور 37 انچ اسٹروک درج ہیں۔
خود بخود نہیں۔ بڑھتے ہوئے پوائنٹس، پیچھے ہٹی ہوئی لمبائی، بندرگاہ کا انتظام، آپریٹنگ پریشر اور سلائیڈ جیومیٹری کا بھی میچ ہونا ضروری ہے۔
وہ پیچھے لوڈر باڈی میں مختلف میکانزم چلاتے ہیں۔ ایک سلائیڈ سلنڈر سلائیڈ میکانزم کو حرکت دیتا ہے۔ ایک پیکر سلنڈر پیکنگ میکانزم کو چلاتا ہے۔ ان کے طول و عرض اور بڑھتے ہوئے تقاضوں کو قابل تبادلہ نہیں سمجھا جانا چاہئے۔
ایک حسب ضرورت جائزہ ڈرائنگ، نمونہ، OEM حوالہ یا مکمل جہتی معلومات پر مبنی ہو سکتا ہے۔ پیداوار سے پہلے حتمی ترتیب کی تصدیق کی جانی چاہئے۔
