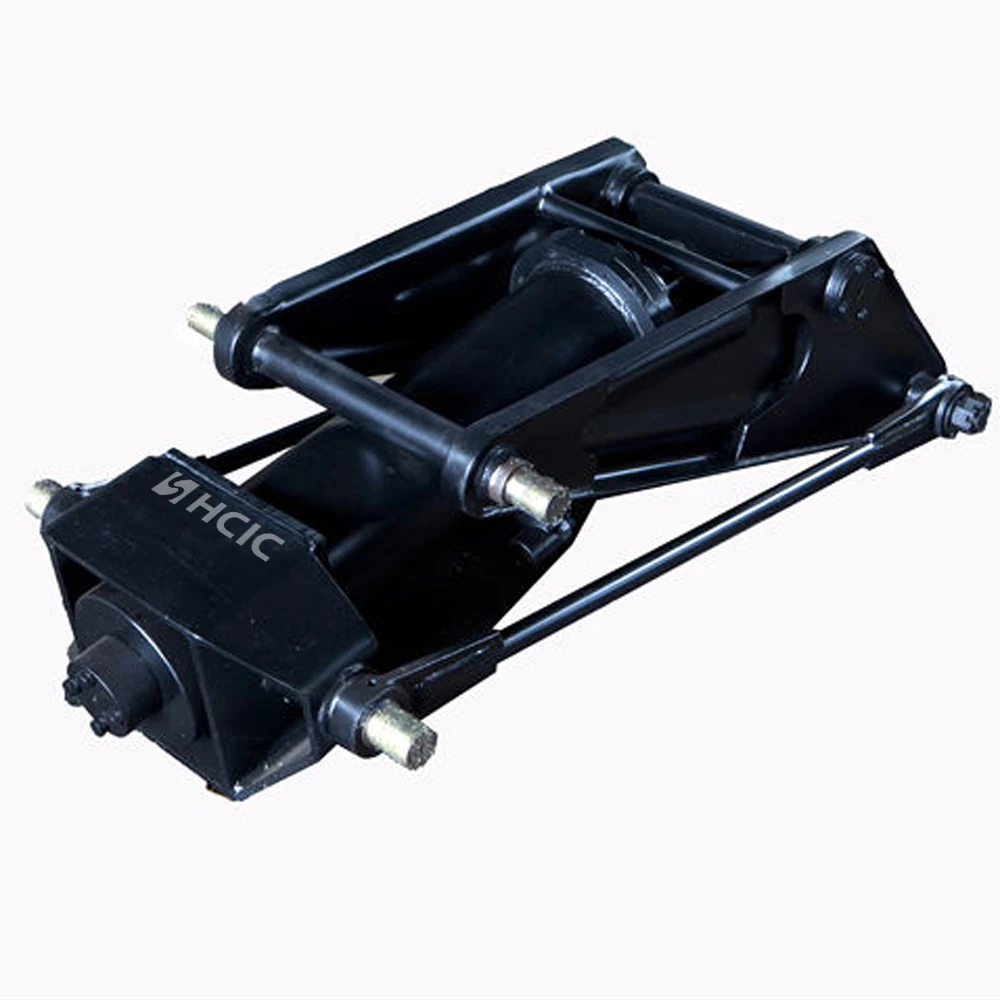

5 انچ بور، 16 انچ اسٹروک، 5–11.4 ٹن کیٹلاگ صلاحیت کی حد اور 229 پونڈ وزن کے ساتھ ڈمپ ٹریلر لفٹنگ سیئٹمز کے لیے HC-416 کینچی لہرانا۔
HC-416 ڈمپ ٹریلر لفٹنگ سسٹمز کے لیے HCIC-2026 کیٹلاگ میں درج ایک کینچی لہرانے والا ہے۔ یہ ایک ہائیڈرولک سلنڈر کو قینچی کے طریقہ کار، فریم اور بڑھتے ہوئے اجزاء کے ساتھ جوڑتا ہے تاکہ سلنڈر کی حرکت کو ڈمپ باڈی کی کنٹرول لفٹ میں تبدیل کیا جا سکے۔
یہ ماڈل ٹریلر بنانے والوں اور متبادل خریداروں کے لیے ایک عملی نقطہ آغاز ہے جنہیں ایک متعین جہتی لفافے کے ساتھ کمپیکٹ ہائیڈرولک ڈمپ ٹریلر لہرانے کی ضرورت ہے۔ حتمی مناسبیت اب بھی ٹریلر کے فریم، جسمانی وزن، قبضے کی پوزیشن، مطلوبہ ڈمپ اینگل اور ہائیڈرولک سرکٹ پر منحصر ہے۔
| پیرامیٹر | کیٹلاگ کی قیمت |
|---|---|
| ماڈل | HC-416 |
| مصنوعات کی قسم | ڈمپ ٹریلر کے لئے کینچی لہرانا |
| جسم کی لمبائی | 40.4 انچ |
| بور | 5 انچ |
| اسٹروک | 16 انچ |
| چھڑی | 2 انچ |
| بڑھتے ہوئے اونچائی | 4.97 انچ |
| کیٹلاگ صلاحیت کی حد | 5–11.4 ٹن |
| اندازاً وزن | 229 پونڈ |
مندرجہ بالا اقدار کو فراہم کردہ HCIC-2026 کیٹلاگ، PDF صفحہ 15 میں ڈمپ ٹریلر کے لیے Scissor Hoist سے نقل کیا گیا ہے۔ گنجائش کی حد اطلاق کے جائزے کے لیے ایک کیٹلاگ حوالہ ہے، نہ کہ ہر ٹریلر کے ڈیزائن کے لیے عالمگیر پے لوڈ کی درجہ بندی۔
ایک براہ راست ہائیڈرولک سلنڈر ہمیشہ ٹریلر کے فریم کے لیے بہترین لفٹنگ جیومیٹری فراہم نہیں کرتا ہے۔ ایک کینچی کا طریقہ کار سلنڈر کے سفر اور جسم کی نقل و حرکت کے درمیان تعلق کو تبدیل کرتا ہے، جس سے لفٹنگ سسٹم کو ایک متعین تنصیب کی جگہ کے اندر کام کرنے میں مدد ملتی ہے۔
HC-416 اس وقت متعلقہ ہوتا ہے جب ایک بلڈر کو کیٹلاگ کی 5–11.4 ٹن ایپلی کیشن رینج میں ٹریلر کے لیے 5-انچ بور، 16-انچ-اسٹروک ہوسٹ پیکیج کی ضرورت ہوتی ہے۔ صرف سلنڈر بور سے منتخب کرنے کے بجائے لہرانے کا مکمل لفٹنگ سسٹم کے حصے کے طور پر جائزہ لیا جانا چاہئے۔
کینچی جیومیٹری، پیوٹ پوزیشنز اور باڈی کا قبضہ اس بات کا تعین کرتا ہے کہ لفٹ کے مختلف مقامات پر ڈمپ باڈی تک کتنی قوت پہنچتی ہے۔ ایک ٹریلر جو اٹھانا شروع کرنا آسان ہے اس کے لیے ڈمپ سائیکل کے اوپری حصے کے قریب مختلف قوت اور زاویہ کی ضرورت پڑ سکتی ہے۔ یہی وجہ ہے کہ پروڈکشن کی منظوری سے پہلے فریم ڈرائنگ اور نقل و حرکت کی جانچ پڑتال اہم ہے۔
کیٹلاگ میں HC-416 کے لیے 40.4 انچ جسم کی لمبائی اور 4.97 انچ بڑھتی ہوئی اونچائی کی فہرست دی گئی ہے۔ ان اقدار کا ٹریلر فریم، کراس میمبرز اور ڈمپ باڈی کے نیچے دستیاب جگہ سے موازنہ کریں۔ اس کے علاوہ کلیئرنس کو چیک کریں جب جسم بند پوزیشن سے مطلوبہ ڈمپ اینگل کی طرف جاتا ہے۔
5 انچ بور، 16 انچ اسٹروک اور 2 انچ کی چھڑی سلنڈر کے اہم ڈیٹا کو بیان کرتی ہے، لیکن وہ خود سے مکمل لفٹنگ کے نتیجے کی وضاحت نہیں کرتے ہیں۔ قینچی کے بازو، پیوٹ پن، باڈی کا قبضہ اور بڑھتے ہوئے بریکٹس اصل قوت کے راستے کو متاثر کرتے ہیں۔
لہر کو مربع طور پر نصب کیا جانا چاہئے۔ تنگ یا غلط طریقے سے منسلک محور مزاحمت پیدا کر سکتے ہیں جسے ہائیڈرولک سرکٹ درست نہیں کر سکتا۔ جانچ کرنے سے پہلے، اس بات کی تصدیق کریں کہ پن بیٹھے ہوئے ہیں، بریکٹ مناسب طریقے سے سپورٹ کر رہے ہیں اور قینچی کے بازو مطلوبہ آرک سے گزر سکتے ہیں۔
کیٹلاگ میں پمپ، اسٹیل ٹینک، نلی، فٹنگ، لوڈ کنٹرول والو، پروپ کٹ اور بیٹری کیبلز کے ساتھ کینچی لہرانے والی کٹس کی وضاحت کی گئی ہے۔ منصوبے کے لیے کٹ کی درست ترتیب کی تصدیق کی جانی چاہیے۔ پمپ، ریلیف پروٹیکشن، ہوزز اور کنٹرول والو کا سلنڈر اور ٹریلر کی آپریٹنگ ضروریات سے مماثل ہونا چاہیے۔
ڈمپ ٹریلر سسٹم میں بوجھ کو کنٹرول کرنے کا فنکشن اہم ہے کیونکہ دباؤ یا نلی کے حالات تبدیل ہونے پر جسم کو بے قابو نہیں ہونا چاہیے۔ سازوسامان کے ڈیزائنر کو کمیشن کرنے سے پہلے والو کے اصل انتظامات اور تنصیب کی ہدایات کا جائزہ لینا چاہیے۔
HC-416 کو OEM ڈمپ ٹریلر کی تعمیر، بیڑے کی تبدیلی کے کام اور ٹریلر اپ گریڈ کے لیے سمجھا جا سکتا ہے جہاں دستیاب فریم اسپیس اور لفٹنگ کی ضرورت اس کے کیٹلاگ ڈیٹا سے ملتی ہے۔
عام پروجیکٹ کے مباحثوں میں سنگل ایکسل یا ٹینڈم ایکسل ڈمپ ٹریلرز، یوٹیلیٹی ٹریلرز، زرعی ٹریلرز اور ہلکے تعمیراتی ٹریلرز شامل ہیں۔ صحیح انتخاب کا انحصار اصل جسمانی وزن، پے لوڈ، قبضہ جیومیٹری، مطلوبہ ڈمپ اینگل اور آپریٹنگ ماحول پر ہوتا ہے۔
5–11.4 ٹن رینج کو اسٹینڈ اکیلے منظوری کے طور پر استعمال نہ کریں۔ پے لوڈ، جسم کی ساخت اور بوجھ کی تقسیم لفٹنگ سسٹم میں قوتوں کو تبدیل کر سکتی ہے۔ HC-416 کے ساتھ مختلف لہرانے کو تبدیل کرنے سے پہلے تکنیکی جائزہ مکمل کیا جانا چاہئے۔
HC-416 کینچی لہرانے والے کوٹیشن یا متبادل جائزہ کے لیے، بھیجیں:
یہ تفصیلات لہرانے، سلنڈر اور ہائیڈرولک پاور یونٹ کو ایک نظام کے طور پر جائزہ لینے کی اجازت دیتی ہیں۔
HC-416 ڈمپ ٹریلر بنانے والوں کو اندازہ کرنے کے لیے ایک متعین کینچی لہرانے والا ماڈل فراہم کرتا ہے: 40.4-انچ جسم کی لمبائی، 5-انچ بور، 16-انچ اسٹروک، 4.97-انچ بڑھتی ہوئی اونچائی اور 5–11.4 ٹن کیٹلاگ صلاحیت کی حد۔
آرڈر کرنے سے پہلے ٹریلر لے آؤٹ، لفٹنگ کی ضرورت اور ہائیڈرولک ڈیٹا HCIC کو پروجیکٹ کے مخصوص جائزے کے لیے بھیجیں۔
