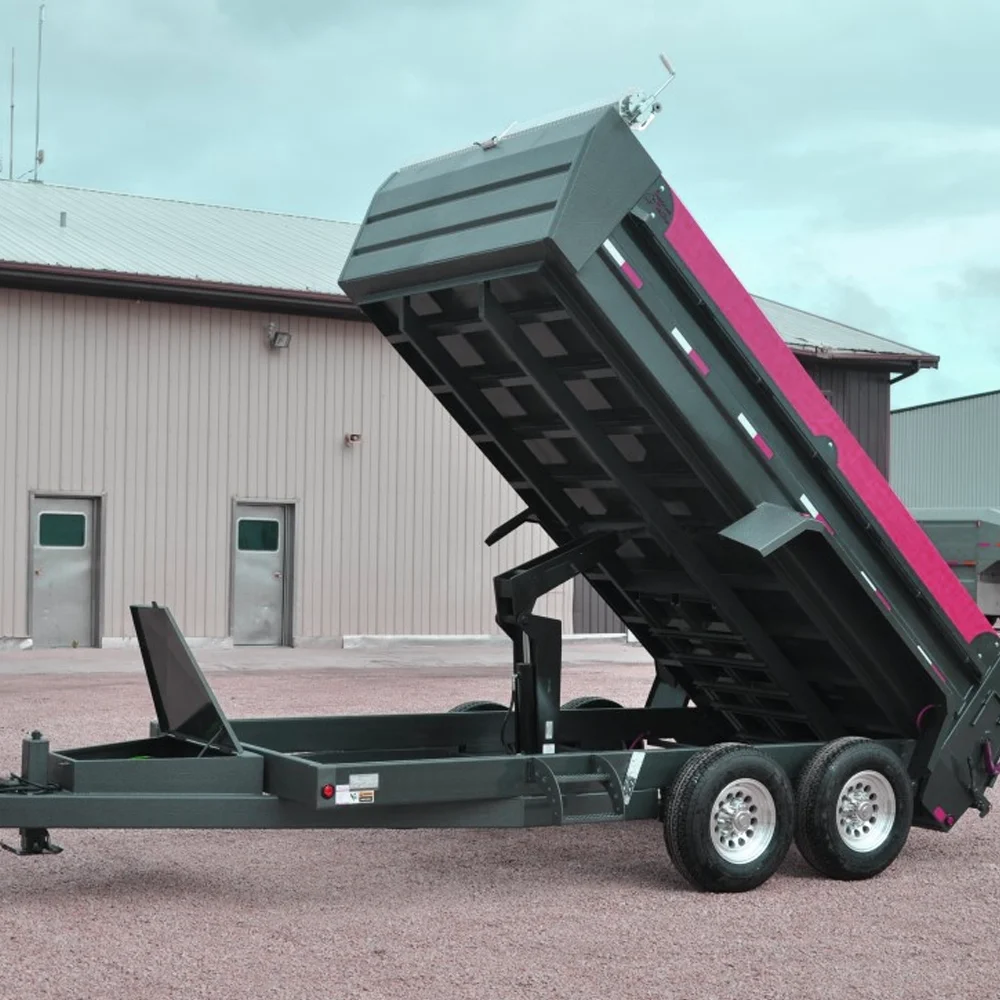

ڈمپ ٹریلر کے لیے HCIC-630 کینچی لہرانا: 37.50 انچ بڑھتے ہوئے فاصلہ، 25 انچ سلنڈر اسٹروک، 65.75 انچ زیادہ سے زیادہ توسیع۔ ہیوی ڈمپ ٹریلرز، گرین باڈیز اور ویسٹ رول آف کے لیے روبوٹک ویلڈیڈ ایمپلیفائنگ فریم۔
ڈمپ ٹریلر کے لیے کینچی لہرانا ہماری امریکی پاور ہوسٹ لائن کا سب سے بڑا یونٹ ہے۔ صنعتی گریڈ۔ ان بوجھوں کے لیے بنایا گیا ہے جو چھوٹے لہرانے سے انکار کرتے ہیں۔

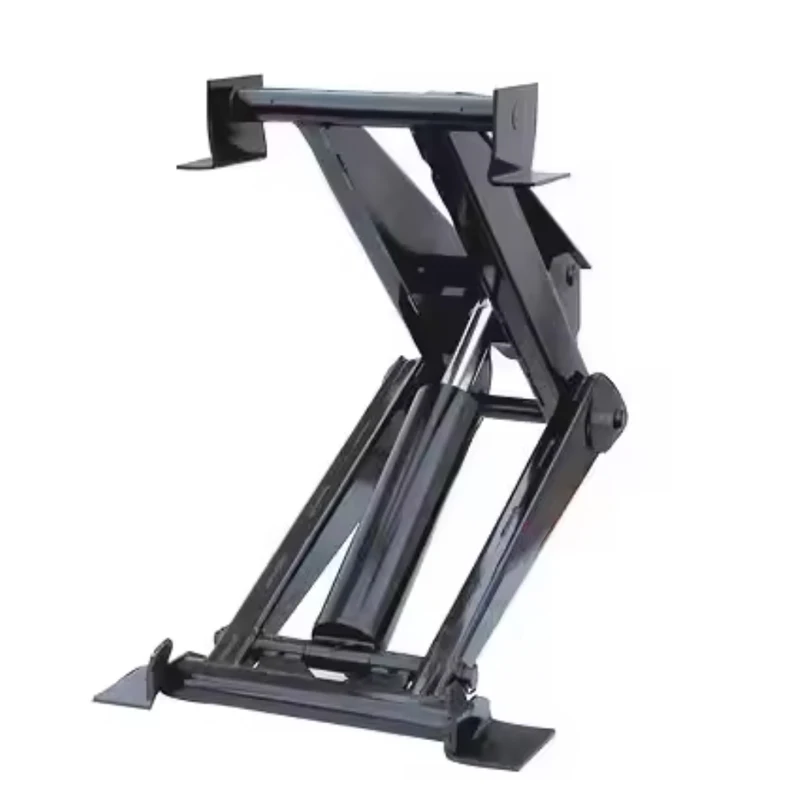

یہ ایک کینچی قسم کا ایمپلیفائنگ فریم ہے: کراسڈ اسٹیل آرمز، مرکز میں ایک ہائیڈرولک سلنڈر، اوپر 24 انچ کا کراس بیم۔ سلنڈر بازو پھیلاتا ہے؛ بازو اسٹروک کو لفٹ میں ضرب دیتے ہیں۔ زیادہ سے زیادہ توسیع کے 65.75 انچ پر، یہ گیلی مٹی اور بھاری مجموعی کلین کو صاف کرنے کے لیے ایک مکمل ٹینڈم ایکسل ڈمپ باڈی کو اتنا اونچا کرتا ہے۔
یہ ٹرک کا سامان نہیں ہے۔ یہ مواد کو سنبھالنے والے بنیادی ڈھانچے کا ایک ٹکڑا ہے جو تجارتی ادارے کے تحت بولٹ کرتا ہے اور سالوں تک کام کرتا ہے۔
HCIC ڈرائنگ سے، یونٹ پر ماپا گیا:
| طول و عرض | قدر | یہ کیا ہے۔ |
|---|---|---|
| A | 24.00" | اوپر کراس بیم کی لمبائی |
| B | 37.50" | بڑھتے ہوئے فاصلہ (سامنے سے پیچھے محور) |
| C | 25.00" | سلنڈر اسٹروک |
| D | 9.75" | ماؤنٹ پر فریم کی گہرائی |
| E | 65.75" | زیادہ سے زیادہ توسیع (بڑھا ہوا اونچائی) |
| F | 22.50" | سامنے کی چوڑائی |
| G | 14.50" | پیچھے کی چوڑائی |
24 انچ کا کراس بیم ڈمپ باڈی کو پوری چوڑائی میں پورے جھکاؤ کے ساتھ لے جاتا ہے۔ 37.50 انچ کا بڑھتا ہوا فاصلہ محور کے بوجھ کو ایک لمبے چیسس سیکشن پر پھیلاتا ہے - یہی وہ چیز ہے جو ایک لمبے ٹینڈم فریم کو لچکنے سے روکتی ہے جب بوجھ ڈھیلا ہو جاتا ہے۔ 25 انچ کا سلنڈر اسٹروک، قینچی کے بازوؤں کے ذریعے بڑھایا جاتا ہے، 65.75 انچ کا اضافہ پیدا کرتا ہے۔
قدموں کے نشانات کا 310 سے موازنہ کریں: بڑھتے ہوئے فاصلہ 37.50" بمقابلہ 28.50"، سامنے کی چوڑائی 22.50" بمقابلہ 14.25"۔ 630 ایک مختلف جانور ہے۔ اگر آپ کا چیسس چھوٹے لہرانے کے لیے بنایا گیا تھا، تو یہ فریم ورک کے بغیر فٹ نہیں ہوگا۔ یعنی ڈیزائن کے لحاظ سے۔
ڈمپ ہوسٹ میں دو قوتیں اہمیت رکھتی ہیں: بریک آؤٹ فورس اور ہولڈنگ جیومیٹری۔
بریک آؤٹ** ابتدائی دھکا ہے جو بوجھ کو ڈھیلا کر دیتا ہے — وہ لمحہ جب گیلے مجموعی فیصلہ کرتا ہے کہ آیا وہ پھسلنا چاہتا ہے یا پھنسنا چاہتا ہے۔ کم زاویہ پر 630 کے چھوٹے، موٹے کینچی والے بازو اسی لمحے زیادہ سے زیادہ مکینیکل فائدہ پیدا کرتے ہیں۔ یہ وہ جگہ ہے جہاں زیادہ تر لہرانے والے مر جاتے ہیں: ایک فریم جو بریک آؤٹ کے دوران جھک جاتا ہے جسم کو ایک طرف مڑتا ہوا بھیجتا ہے۔
ہولڈنگ جیومیٹری** وہی ہوتا ہے جو بوجھ چلنے کے بعد ہوتا ہے۔ کراس کیے ہوئے بازو جسم کو پوری آرک کے ذریعے چیسس کے اوپر مرکز میں رکھتے ہیں۔ نرم زمین یا تاج والی سڑک پر جسم چوکور رہتا ہے۔ ایک دوربین والا رام ایسا نہیں کر سکتا - یہ ایک لائن میں دھکیلتا ہے اور جسم کو توازن تلاش کرنے دیتا ہے۔
630 کو 10 ڈگری کے لیے انجنیئر کیا گیا ہے جہاں سب کچھ غلط ہو جاتا ہے، اور یہ اسٹیل کے ساتھ کرتا ہے، الیکٹرانکس سے نہیں۔
فریم بریک آؤٹ پر، ہر ایک سائیکل پر اپنا بدترین بوجھ لیتا ہے۔ سرد گود کے ساتھ ایک دستی ویلڈ پہلے سب صفر موسم سرما میں ناکام ہوجاتا ہے۔ روبوٹ یونٹ 1 اور یونٹ 500 پر ایک ہی مکمل دخول مالا ڈالتا ہے۔
انڈکشن سخت پن کی سطح کو گہری سختی تک لے جاتا ہے جبکہ کور سخت رہتا ہے۔ پس منظر کے بوجھ کے نیچے ایک نرم پن کینچی؛ ایک مکمل طور پر سخت پن ٹوٹ جاتا ہے۔ سخت کیس پہننے کے خلاف مزاحمت کرتا ہے، سخت کور قینچ کے خلاف مزاحمت کرتا ہے، بڑے سائز کی جھاڑی رابطے کے دباؤ کو پھیلاتی ہے۔
لہرانے کو ہمارے پاور یونٹس کے ساتھ ایک سسٹم کے طور پر بہتر بنایا گیا ہے۔ جب پاور یونٹ اور ہوسٹ کو ایک ساتھ سائز کیا جاتا ہے، تو لفٹ لکیری ہوتی ہے — پہلے انچ سے آخری تک مستحکم رفتار، کوئی اضافہ نہیں، کوئی سلیم نہیں۔ ایک ہائی سائیکل رول آف ٹرک پر، وہ خطوط وہی ہے جو فریم کو مارے جانے سے روکتا ہے۔
تعمیراتی ڈمپ ٹریلرز۔گیلی مٹی، بھاری مجموعی، چپچپا بوجھ جو وزن کے درمیانی ڈمپ کو تبدیل کرتا ہے۔ 630 کا مرکزی بوجھ کا راستہ جسم کو گھماے بغیر شفٹ کو سنبھالتا ہے۔
زرعی اناج کی لاشیں۔کیچڑ والے کھیتوں میں تیز، مستحکم ٹپنگ۔ جب یہ جانے دیتا ہے تو اناج تیزی سے حرکت کرتا ہے - جسم کو مربع رہنا پڑتا ہے جب کہ 20 ٹن باہر پھسل جاتا ہے۔
صنعتی فضلہ رول آف۔ہائی سائیکل کا سامان جو سارا دن چلتا ہے۔ ڈاؤن ٹائم کے لیے صفر رواداری، اس لیے جوڑوں کو چکنائی کے لیے بنایا گیا ہے، تبدیل نہیں کیا گیا۔
کان کنی اور بھاری تعمیر.اپ گریڈ شدہ الائے اسٹیل کے ساتھ، 630 مائن ڈیوٹی کا غلط استعمال کرتا ہے۔
630 فٹ ہونے والی چیسس 37.50 انچ بڑھتے ہوئے فاصلے کے لیے بنائی گئی ہے اور ایسی باڈی جس کو 65.75 انچ بڑھانے کی ضرورت ہے۔ آرڈر کرنے سے پہلے:
1. اپنی فریم ریلوں پر بڑھتے ہوئے فاصلے کی پیمائش کریں (B = 37.50")
2. ماؤنٹ پر دستیاب گہرائی کو چیک کریں (D = 9.75")
3. تصدیق کریں کہ اونچائی آپ کے جسم کی ترتیب کو صاف کرتی ہے (E = 65.75")
4. تصدیق کریں کہ آپ کا ہائیڈرولک سسٹم وہ بہاؤ فراہم کرتا ہے جو 25 انچ کے اسٹروک کو تیزی سے سائیکل کرنے کی ضرورت ہے
اگر آپ کے نمبر مماثل نہیں ہیں تو ہم آپ کو بتائیں گے۔ 520 یا 620 بہتر فٹ ہو سکتے ہیں، یا ہم ایک حسب ضرورت ویرینٹ بناتے ہیں۔ ایک لہرا جو فٹ نہیں ہوتا ہے اس کی وارنٹی کے ساتھ سکریپ اسٹیل ہے۔
سٹیل کاٹنے سے پہلے ہر کسٹم آرڈر کو CAD فٹمنٹ چیک ملتا ہے۔ ہم آپ کے چیسس سے لڑنے والے حصے نہیں بھیجتے ہیں۔
ISO 9001:2015
سی ای سرٹیفیکیشن
اندرون ملک پیداوار: ویلڈنگ، ہیٹ ٹریٹمنٹ، مشیننگ، اسمبلی، پریشر ٹیسٹ
شمالی امریکہ کے تجارتی گاڑیوں کے منصوبوں میں طویل مدتی سروس ریکارڈ
630 اسی جنان پلانٹ میں بنایا گیا ہے جس میں کوڑے کے ٹرکوں اور ہمارے DC پاور یونٹس کے لیے ہمارے دوربین کے سلنڈر ہیں۔ ایک ہی معیار کا نظام، وہی ٹیسٹ بینچ۔
سوال: 630 کے وزن کی صلاحیت کیا ہے؟
A: صلاحیت چیسس، جسم کی لمبائی، اور ہائیڈرولک بہاؤ پر منحصر ہے. 630 کو ہماری لائن میں انڈسٹریل گریڈ کا درجہ دیا گیا ہے — جو ہم بناتے ہیں سب سے بڑا فریم۔ مخصوص ٹننج جواب کے لیے، جسم کا سائز اور چیسس کی تفصیلات بھیجیں۔ ہم اعداد کے ساتھ حوالہ دیتے ہیں، صفت نہیں۔
سوال: کیا 630 ایسے ٹرک میں فٹ ہے جس میں اب 416 ہوسٹ ہے؟**
A: جہتی نہیں 630 کو 37.50 انچ بڑھتے ہوئے فاصلے کی ضرورت ہے۔ 416 رنز 29.00 انچ۔ Retrofitting کا مطلب ہے فریم میں ترمیم۔ ہمارے انجینئرز آپ کے کمٹمنٹ سے پہلے آپ کے چیسس پر فٹمنٹ آڈٹ چلا سکتے ہیں۔
سوال: 630 کو کس پاور یونٹ کی ضرورت ہے؟

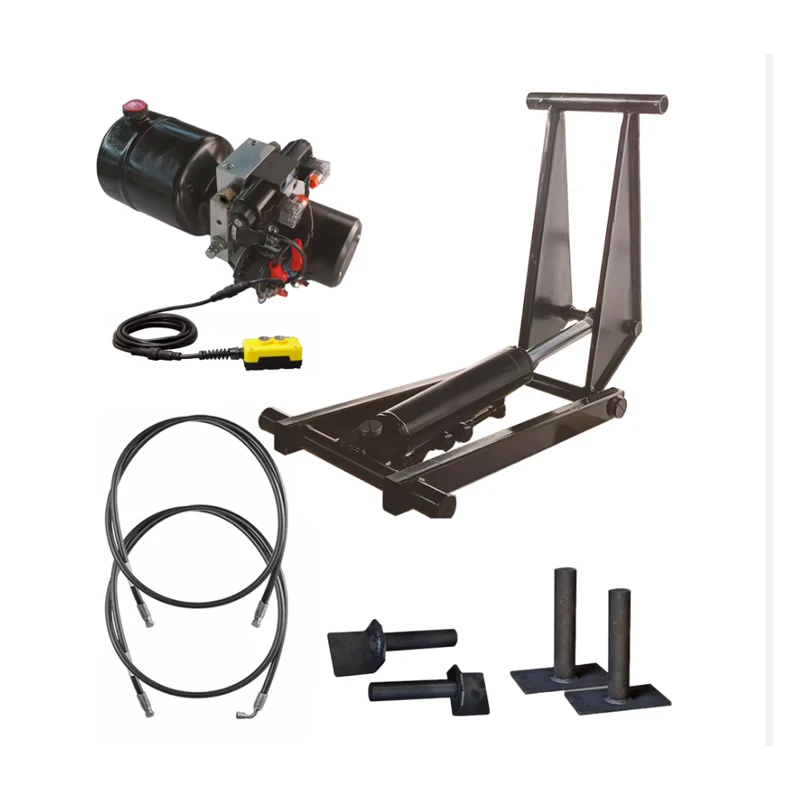

A: ایک 24V DC یونٹ، PU-4500 کلاس، جس کا بہاؤ 25 انچ اسٹروک سے مماثل ہے۔ ہم ہوسٹ + پاور یونٹ + ہوزز کو ایک آرڈر کے طور پر پیک کرتے ہیں تاکہ سسٹم کا سائز درست ہو۔
سوال: 630 لہر کب تک چلتا ہے؟
A: ہفتہ وار چکنائی اور مماثل پاور یونٹ کے ساتھ، یہ فریم روزانہ کمرشل سروس میں سالوں تک چلتے ہیں۔ ہمارے پاس لائن شروع ہونے کے بعد سے مسلسل شمالی امریکہ کے استعمال میں 630-کلاس ہوسٹس ہیں۔
سوال: کیا آپ 630 کو امریکہ اور کینیڈا بھیجتے ہیں؟
A: ہاں۔ شمالی امریکہ کے لیے سمندری مال برداری چنگ ڈاؤ سے 16-22 دن تک چلتی ہے۔ دستاویزات - پیکنگ لسٹ، انوائس، سرٹیفکیٹ - اندرون ملک ہینڈل کیا جاتا ہے۔
سوال: کیا آپ اپنی مرضی کے مطابق ورژن بنا سکتے ہیں؟
A: ہاں۔ میٹریل اپ گریڈ، اسٹروک تبدیلیاں، بڑھتے ہوئے ترمیم۔ حسب ضرورت آرڈرز میں CAD فٹمنٹ چیک اور ایک مقررہ ڈیلیوری کی تاریخ شامل ہے۔
جنان ہواچین انڈسٹریل کمپنی، لمیٹڈ کی بنیاد 1998۔ جنان، شیڈونگ، چین۔ تین کارخانے۔ 300+ ملازمین۔ 25+ انجینئرز۔ 50+ ممالک کو برآمدات۔
ہم ہائیڈرولک سلنڈر، پاور یونٹس، اور لفٹنگ سسٹم بناتے ہیں — HCIC-310 لائٹ ہوسٹ سے لے کر 630 انڈسٹریل فریم تک۔ سب ہمارے اپنے پلانٹ میں تیار کیا جاتا ہے، شپمنٹ سے پہلے سب کا تجربہ کیا جاتا ہے۔
