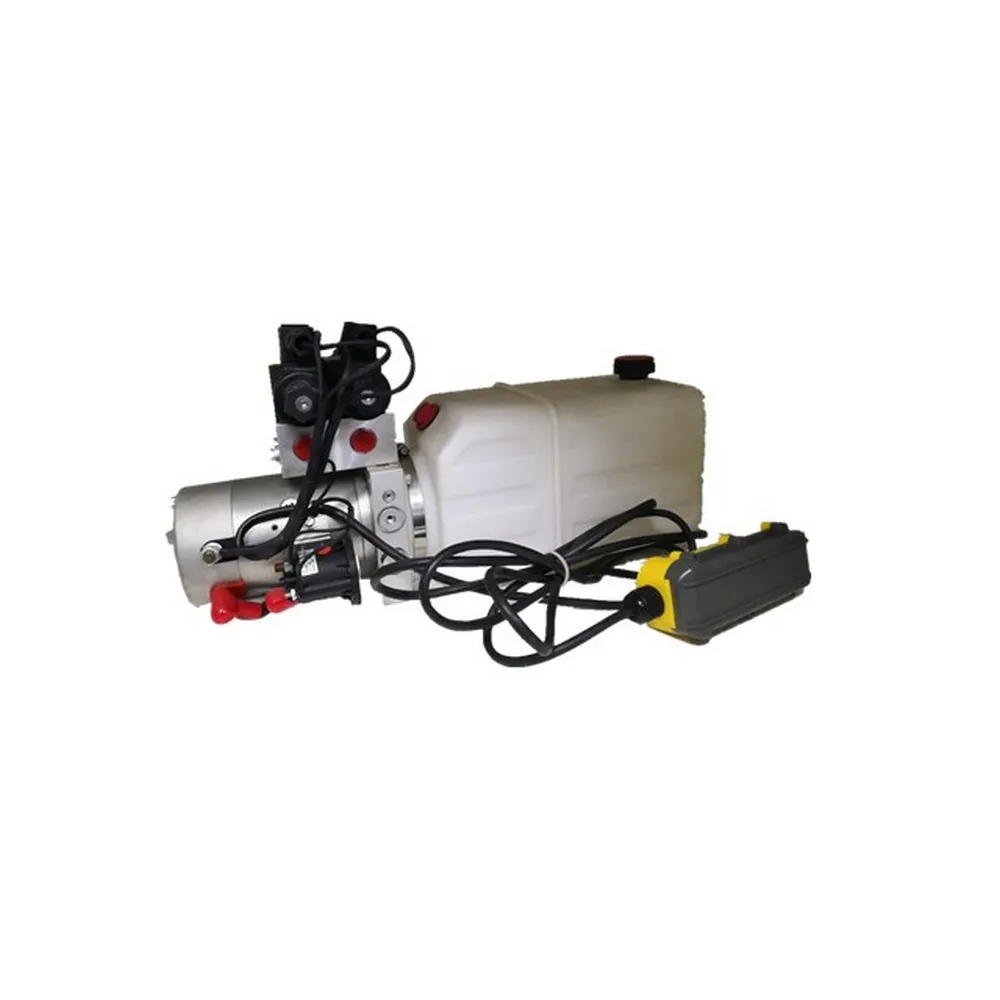

HCPGS ایک 1.2 GPM سنگل ایکٹنگ ہائیڈرولک پاور یونٹ ہے جس میں SAE #6 پورٹ، 4 گیلن ٹینک اور ڈمپ ٹریلر سسٹمز کے لیے 3,000 PSI تفصیلات ہیں۔
Type:
سنگل اداکاری۔Flow:
1.2 جی پی ایمPort size:
SAE #6Tank size:
4 لڑکیPressure specification:
3,000 PSIڈمپ ٹریلرز کے لیے HCPGS سنگل ایکٹنگ ہائیڈرولک پاور یونٹ سرکٹس کے لیے ڈیزائن کیا گیا ہے جو لفٹنگ کی سمت کو طاقت دیتے ہیں اور مشین کا اپنا وزن یا کم کرنے کے لیے علیحدہ واپسی کا انتظام کرتے ہیں۔ HCIC کیٹلاگ اس ماڈل کو 1.2 GPM بہاؤ، ایک SAE #6 پورٹ، 4-گیلن ٹینک، 3,000 PSI اور ایک سولینائڈ سے چلنے والے 2-طرفہ، 2-پوزیشن والو کے ساتھ سنگل ایکٹنگ یونٹ کے طور پر درج کرتا ہے۔
یہ مجموعہ مفید ہے جب ٹریلر کو دونوں سلنڈر سمتوں میں ہائیڈرولک پاور کی بجائے سیدھے پاور اپ سرکٹ کی ضرورت ہو۔ صحیح اطلاق اب بھی سلنڈر، لوڈ پاتھ، ٹریلر جیومیٹری، بیٹری سسٹم، ہوز روٹنگ اور کنٹرول کے طریقہ کار پر منحصر ہے۔
| آئٹم | کیٹلاگ کی معلومات |
|---|---|
| ماڈل | ایچ سی پی جی ایس |
| قسم | سنگل اداکاری۔ |
| بہاؤ | 1.2 جی پی ایم |
| پورٹ سائز | SAE #6 |
| ٹینک کا سائز | 4 لڑکی |
| دباؤ کی تفصیلات | 3,000 PSI |
| والونگ | Solenoid آپریشن؛ 2-طریقہ، 2-پوزیشن |
| کیٹلاگ ذریعہ | HCIC-2026، صفحہ 16 |
یہ کیٹلاگ شناختی اقدار ہیں۔ انہیں ہر ٹریلر کے لیے یونیورسل لفٹنگ کی صلاحیت، گارنٹی شدہ رفتار یا مکمل برقی تفصیلات کے طور پر نہیں سمجھا جانا چاہیے۔
ایک واحد کام کرنے والا HPU دباؤ والا تیل سلنڈر کے ایک ورکنگ سائیڈ پر بھیجتا ہے۔ جب سولینائڈ والو کو متحرک کیا جاتا ہے، تو پمپ منسلک ایکچیویٹر کو بڑھانے یا بڑھانے کے لیے بہاؤ فراہم کرتا ہے۔ جب کمانڈ ہٹا دیا جاتا ہے، سرکٹ منتخب ٹریلر ڈیزائن کے مطابق اپنی واپسی کی حالت میں بدل جاتا ہے۔ اصل کم کرنے کا رویہ سلنڈر کی قسم، جسمانی وزن، مکینیکل مزاحمت، بوجھ پر قابو پانے کے انتظام اور واپسی کے راستے پر منحصر ہے۔
یہ واحد ایکٹنگ یونٹ اور پاور اپ/پاور ڈاؤن سرکٹ کے درمیان بنیادی فرق ہے۔ اگر ٹریلر کو HPU سے سلنڈر کو دونوں سمتوں میں چلانے کی ضرورت ہوتی ہے، تو سنگل ایکٹنگ HCPGS کنفیگریشن خود بخود درست انتخاب نہیں ہے۔ آرڈر کرنے سے پہلے سلنڈر اور کنٹرول کی ترتیب کو چیک کیا جانا چاہئے۔
2-طریقہ، 2-پوزیشن سولینائیڈ والو HCPGS کو سنگل ایکٹنگ سرکٹ کے لیے مرکوز کنٹرول کا انتظام فراہم کرتا ہے۔ یہ ہائیڈرولک اسکیمیٹک کا جائزہ لینا آسان بنا سکتا ہے جب ٹریلر کو صرف پاورڈ لفٹنگ اور ایک متعین کم کرنے والے راستے کی ضرورت ہو۔
درج شدہ بہاؤ رفتار کا تخمینہ لگانے کا نقطہ آغاز ہے۔ اصل ٹریلر کی نقل و حرکت کا انحصار سلنڈر کے حجم، بوجھ، والو کی پابندی، نلی کی لمبائی، بیٹری کی حالت اور سلنڈر پورٹ پر دستیاب بہاؤ پر ہے۔ مکمل نظام کی جانچ کیے بغیر کیٹلاگ کے بہاؤ کو براہ راست گارنٹی شدہ ڈمپ ٹائم میں تبدیل نہ کریں۔
4 گیلن ٹینک اس ماڈل کے لیے درج ذخائر کا حجم فراہم کرتا ہے۔ ضروری آپریٹنگ آئل لیول کو سلنڈر والیوم، نلی والیوم، انسٹالیشن اینگل، واپسی کی حالت اور دستیاب سروس اسپیس کے خلاف چیک کیا جانا چاہیے۔ صرف ٹینک کی قیمت اس بات کی تصدیق نہیں کرتی ہے کہ ہر سلنڈر اور ٹریلر باڈی ہم آہنگ ہوگی۔
SAE #6 پورٹ کو ٹریلر پر استعمال ہونے والی نلی، اڈاپٹر اور فٹنگ کے معیار سے مماثل ہونا چاہیے۔ ٹول باکس یا فریم کمپارٹمنٹ کے اندر یونٹ انسٹال ہونے سے پہلے دھاگے کی شناخت، سگ ماہی کا طریقہ، نلی کے موڑ کا رداس اور سخت کرنے کے لیے رسائی کی تصدیق کریں۔
3.5--کومپیکٹ ٹریلر انٹیگریشن
HCPGS HCIC کے ڈمپ ٹریلر HPU سیکشن میں درج ہے۔ عملی تنصیب کے لیے، خریدار کو اب بھی بڑھتے ہوئے سوراخ، موٹر اور ریزروائر کلیئرنس، بیٹری کیبل روٹنگ، ریموٹ کنٹرول لوکیشن اور سڑک کے ملبے سے تحفظ کی تصدیق کرنی چاہیے۔
سنگل ایکٹنگ ہائیڈرولک سرکٹ کا استعمال کرتے ہوئے ڈمپ ٹریلرز اور متعلقہ آلات کے لیے HCPGS کا جائزہ لیا جا سکتا ہے۔ یہ OEM ٹریلر کی تعمیر، متبادل پروجیکٹ یا بیڑے کی مرمت کے مطابق ہوسکتا ہے جب منسلک سلنڈر اور کم کرنے کا طریقہ ایپلی کیشن سے مماثل ہو۔
یہ ڈبل ایکٹنگ پاور یونٹ کا عالمی متبادل نہیں ہے۔ پاورڈ ریٹریکشن، ہائیڈرولک جیک سرکٹ یا دو سمت کنٹرول ترتیب استعمال کرنے والے ٹریلر کے لیے مختلف والو کنفیگریشن کی ضرورت پڑ سکتی ہے۔
HCPGS انکوائری کے ساتھ درج ذیل معلومات بھیجیں:
یہ معلومات HPU کو صرف ٹینک کے سائز یا دباؤ سے منتخب کرنے کے بجائے ٹریلر سسٹم کے حصے کے طور پر جائزہ لینے کی اجازت دیتی ہے۔
ڈمپ ٹریلرز کے لیے HCPGS سنگل ایکٹنگ ہائیڈرولک پاور یونٹ پاور اپ سرکٹ کے لیے ایک متعین کیٹلاگ آپشن ہے۔ اس کے اہم شناختی نکات سنگل ایکٹنگ قسم، 1.2 GPM فلو، SAE #6 پورٹ، 4-گیلن ٹینک، 3,000 PSI تفصیلات اور 2-طرفہ، 2-پوزیشن سولینائیڈ والو ہیں۔
قابل اعتماد کوٹیشن کے لیے، سلنڈر ڈیٹا، ٹریلر لے آؤٹ، برقی سپلائی اور کم کرنے کی ترتیب فراہم کریں۔ HCIC پھر جائزہ لے سکتا ہے کہ آیا HCPGS کنفیگریشن مکمل ہائیڈرولک سسٹم سے میل کھاتی ہے۔
HCIC ہائیڈرولک سلنڈر، ہائیڈرولک پاور یونٹس اور متعلقہ ہائیڈرولک اجزاء نقل و حمل، فضلہ کو سنبھالنے، تعمیراتی اور صنعتی آلات فراہم کرتا ہے۔ مشین کے مکمل ڈیزائن اور قابل اطلاق حفاظتی تقاضوں کے خلاف حتمی مصنوع کی مناسبیت کی تصدیق ہونی چاہیے۔
