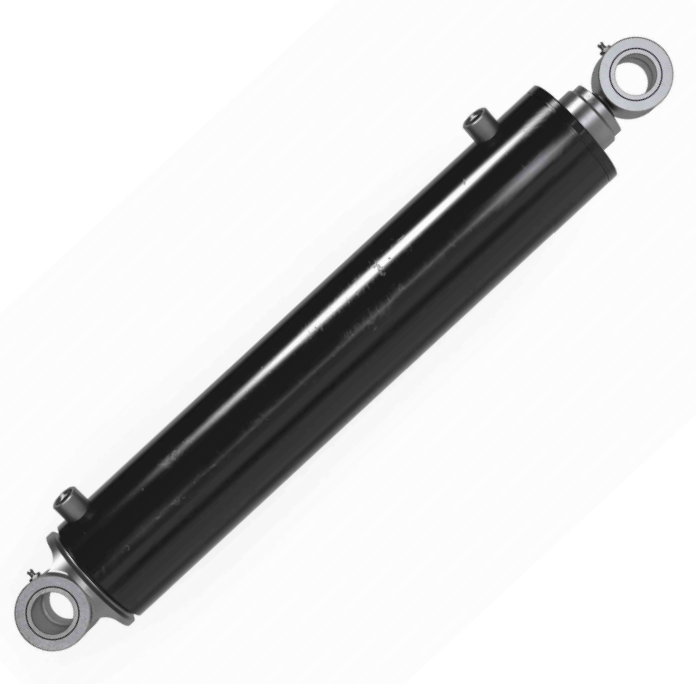

M-1419165 ریئر لوڈر گاربیج ٹرکوں کے لیے 5 انچ کا بور، 4 انچ کی راڈ سلائیڈ ہائیڈرولک سلنڈر ہے جس میں ریئر لوڈر گاربیج ٹرک ایپلی کیشنز کے لیے 32.5 انچ اسٹروک ہے۔
Description:
سلائیڈ سلنڈرBore:
5 انچRod diameter:
4 انچStroke:
32.5 انچM-1419165 سلائیڈ ہائیڈرولک سلنڈر HCIC-2026 کیٹلاگ میں ریئر لوڈر گاربیج ٹرک ہائیڈرولک سلنڈر کے نیچے درج ہے۔ اس کی کیٹلاگ کی تفصیل ایک سلائیڈ سلنڈر ہے، جس میں 5 انچ بور، 4 انچ کی چھڑی اور 32.5 انچ کا سٹروک ہے۔

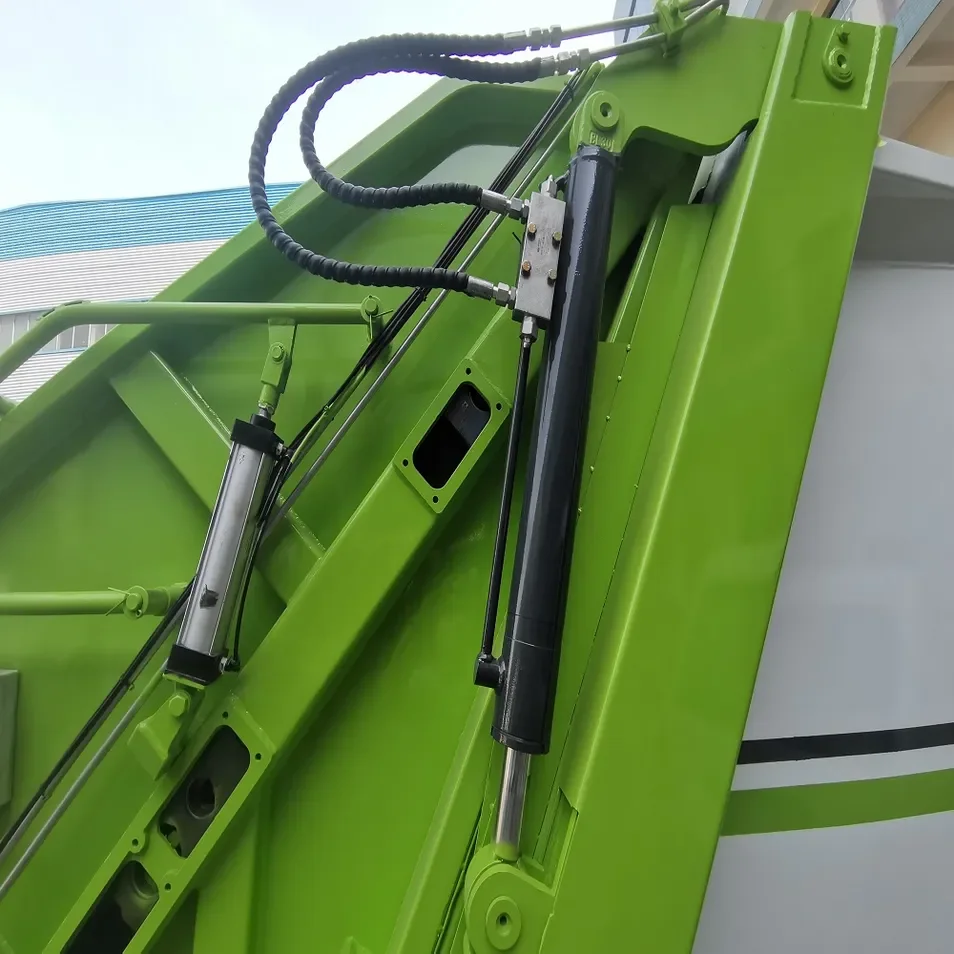

ایک سلائیڈ ہائیڈرولک سلنڈر پچھلے لوڈر کے اندرونی مواد کو سنبھالنے کے طریقہ کار کے حصے کے طور پر کام کرتا ہے۔ اس کا اندازہ سلائیڈ پلیٹ، گائیڈز، پن، باڈی سٹرکچر اور ہائیڈرولک سرکٹ کے ساتھ مل کر کیا جانا چاہیے۔ اگر سٹروک، راڈ کا سائز، بڑھتے ہوئے مراکز یا حرکت کا راستہ مختلف ہو تو ایک ہی برائے نام بور والا ہائیڈرولک سلنڈر خود بخود درست متبادل نہیں ہے۔
| پیرامیٹر | کیٹلاگ کی قیمت |
|---|---|
| ماڈل | M-1419165 |
| مصنوعات کے زمرے | ریئر لوڈر کوڑا کرکٹ ٹرک ہائیڈرولک سلنڈر |
| تفصیل | سلائیڈ سلنڈر |
| بور | 5 انچ |
| چھڑی کا قطر | 4 انچ |
| اسٹروک | 32.5 انچ |
| ماخذ | HCIC-2026 کیٹلاگ، صفحہ۔ 11 |
کیٹلاگ کے اندراج میں M-1419165 کے لیے ماڈل کے لیے مخصوص ورکنگ پریشر، وزن، بندرگاہ کی تفصیلات، بند لمبائی یا میٹریل گریڈ کی فہرست نہیں ہے۔ اصل مشین اور متبادل کنفیگریشن کے لیے ان تفصیلات کی تصدیق ہونی چاہیے۔
M-1419165 ریئر لوڈر سلائیڈ میکانزم کے اندر کنٹرول شدہ لکیری حرکت پیدا کرنے کے لیے 5 انچ بور اور 4 انچ کی چھڑی کے جہتی تعلق کا استعمال کرتا ہے۔ بڑی راڈ کا قطر ایک اہم فٹمنٹ حوالہ ہے کیونکہ یہ راڈ سائیڈ ایریا، گائیڈ کے انتظام، بڑھتے ہوئے کنکشن اور دستیاب کلیئرنس کو متاثر کرتا ہے۔
32.5 انچ کا سٹروک سلنڈر کے لکیری سفر کو بیان کرتا ہے۔ سلائیڈ پلیٹ کا اصل راستہ گائیڈ ریلز، پیوٹ یا پن کے مقامات، مکینیکل اسٹاپس اور ریئر لوڈر باڈی کی شکل پر منحصر ہے۔ اس وجہ سے، متبادل جائزہ کے لیے سلنڈر کی دونوں آخری پوزیشنوں میں پیمائش کرنی چاہیے، نہ صرف کیٹلاگ اسٹروک کا موازنہ۔
کیٹلاگ M-1419165 کو ریئر لوڈر گاربیج ٹرک سیکشن میں رکھتا ہے اور اسے خاص طور پر سلائیڈ سلنڈر کے طور پر شناخت کرتا ہے۔ درخواست کی یہ تفصیل خریدار کو اس حصے کو عام مقصد کے صنعتی سلنڈر کے طور پر سمجھنے کے بجائے سلائیڈ موشن اور گائیڈ الائنمنٹ پر انکوائری پر توجہ مرکوز کرنے میں مدد کرتی ہے۔
M-1419165 آرڈر کرنے سے پہلے، جائزہ لیں:
سلائیڈ سلنڈر سے یہ توقع نہیں کی جانی چاہئے کہ وہ جھکی ہوئی گائیڈ یا ضبط شدہ سلائیڈ پلیٹ پر قابو پائے گا۔ زیادہ مکینیکل مزاحمت مکمل سرکٹ کو متاثر کر سکتی ہے اور آواز کی تبدیلی کو غلط حصہ بنا سکتی ہے۔
HCIC کیٹلاگ میں M-1419165 سلائیڈ ہائیڈرولک سلنڈر کو ریئر لوڈر گاربیج ٹرک ہائیڈرولک سسٹم کے لیے درج کیا گیا ہے۔ اس لیے اسے ریئر لوڈر OEM انضمام، متبادل سلنڈر سورسنگ اور فلیٹ مینٹیننس کے لیے سمجھا جا سکتا ہے جہاں ماڈل کے طول و عرض اور سلائیڈ میکانزم ہم آہنگ ہوں۔
ایپلیکیشن لیبل یونیورسل فٹ قائم نہیں کرتا ہے۔ ریئر لوڈر باڈیز گائیڈ ترتیب، سلائیڈ کے طول و عرض، لوڈنگ کی ترتیب اور ہائیڈرولک کنٹرولز میں مختلف ہو سکتی ہیں۔ خریداری سے پہلے ان اختلافات کا جائزہ لیا جانا چاہیے۔
اسپیئر پارٹس کی خریداری کے لیے، "سلائیڈ سلنڈر" عام ہائیڈرولک سلنڈر لیبل سے زیادہ مفید ہے کیونکہ یہ جزو کو مشین کے ایک مخصوص فنکشن سے جوڑتا ہے۔ خریدار اس تفصیل کو استعمال کر کے تکنیکی انکوائری کو ترتیب دے سکتا ہے:
یہ فنکشن-پہلا نقطہ نظر صرف سلنڈر کے انتخاب کے خطرے کو کم کرتا ہے کیونکہ اس کا بور موجودہ حصے سے ملتا جلتا نظر آتا ہے۔
HCIC بھیجیں:
اگر اصل سلنڈر ناکام ہو گیا ہے تو، چھڑی، بیرل، بڑھتے ہوئے پوائنٹس اور گائیڈز کی تصاویر شامل کریں۔ ارد گرد کا طریقہ کار متبادل کے جائزے سے متعلق ہو سکتا ہے۔
M-1419165 سلائیڈ ہائیڈرولک سلنڈر ریئر لوڈر گاربیج ٹرک ایپلی کیشنز کے لیے کیٹلاگ سے طے شدہ سلائیڈ سلنڈر ہے۔ اس کا اہم شناختی ڈیٹا 5 انچ کا بور، 4 انچ کی چھڑی، 32.5 انچ کا اسٹروک اور کیٹلاگ کی تفصیل "سلائیڈ سلنڈر" ہیں۔
یہ قدریں OEM اور متبادل پوچھ گچھ کے لیے ایک عملی نقطہ آغاز فراہم کرتی ہیں، لیکن ایک قابل اعتماد فیصلے کے لیے بور موازنہ سے زیادہ کی ضرورت ہوتی ہے۔ سلائیڈ میکانزم ڈرائنگ، بڑھتے ہوئے طول و عرض، ہائیڈرولک سرکٹ کی معلومات اور گائیڈ کنڈیشن جمع کروائیں تاکہ HCIC مکمل ویسٹ ٹرک سسٹم کے خلاف M-1419165 کا جائزہ لے سکے۔
HCIC، جسے Jinan Huachen Industrial Co., Ltd. کے نام سے بھی جانا جاتا ہے، ہائیڈرولک سلنڈر، ہائیڈرولک پاور یونٹس اور گاڑیوں، فضلہ سے نمٹنے اور صنعتی ایپلی کیشنز کے لیے متعلقہ اجزاء تیار اور تیار کرتا ہے۔ اصل مشین کے ڈیزائن اور آپریٹنگ حالات کے خلاف حتمی مصنوع کی مناسبیت کی تصدیق کی جانی چاہئے۔
