3TG-E90x1199 ایک تین مرحلوں کا انڈر باڈی ٹیلیسکوپک ہائیڈرولک سلنڈر ہے جس میں 1,199 ملی میٹر اسٹروک، 220 بار زیادہ سے زیادہ ورکنگ پریشر اور 5–14 ٹن کیٹلاگ ٹِپنگ رینج ہے۔
Number of stages:
3 مراحلWorking volume:
6.2LMaximum working pressure:
220 بار3TG-E90x1199 HCIC-2026 کیٹلاگ میں درج ایک تین مراحل کا انڈر باڈی ٹیلیسکوپک ہائیڈرولک سلنڈر ہے۔ اس کا کمپیکٹ انڈر باڈی لے آؤٹ ٹپنگ سسٹم ایپلی کیشنز کے لیے ہے جہاں سلنڈر کو باڈی اور چیسس کے نیچے کی جگہ کے اندر رہتے ہوئے ایک لمبا اسٹروک دینا چاہیے۔
کیٹلاگ میں 1,199 ملی میٹر اسٹروک، 35 کلو وزن، 6.2 L ورکنگ والیوم اور 220 بار کا زیادہ سے زیادہ ورکنگ پریشر درج ہے۔ یہ 5–14 ٹن ٹِپنگ کی صلاحیت کی حد اور L/A/B/C/D/E تنصیب کے جہتیں بھی دیتا ہے۔ یہ اقدار ابتدائی فٹمنٹ بحث کی حمایت کرتی ہیں۔ وہ مکمل ٹریلر کیلکولیشن کی جگہ نہیں لیتے ہیں۔
| پیرامیٹر | کیٹلاگ کی قیمت |
|---|---|
| ماڈل | 3TG-E90x1199 |
| مراحل کی تعداد | 3 |
| اسٹروک | 1,199 ملی میٹر |
| ماس | 35 کلو |
| کام کرنے کا حجم | 6.2 ایل |
| زیادہ سے زیادہ کام کرنے کا دباؤ |
220 بار |
| کیٹلاگ ٹپنگ کی صلاحیت کی حد | 5-14 ٹن |
| طول و عرض L | 598 ملی میٹر |
| طول و عرض اے | 160 ملی میٹر |
| طول و عرض B | 438 ملی میٹر |
| طول و عرض C | 108 ملی میٹر |
| طول و عرض D | 92 ملی میٹر |
| طول و عرض E | 58 ملی میٹر |
مندرجہ بالا تفصیلات کی قدریں فراہم کردہ HCIC-2026 کیٹلاگ میں انڈر باڈی ٹیلیسکوپک سلنڈر ٹیبل سے نقل کی گئی ہیں۔ کیٹلاگ کا 5–14 ٹن کا اعداد و شمار ایک درخواست کی حد ہے، نہ کہ ہر ڈمپ ٹریلر کے لیے عالمی پے لوڈ کی منظوری۔
تھری اسٹیج انڈر باڈی کنسٹرکشن

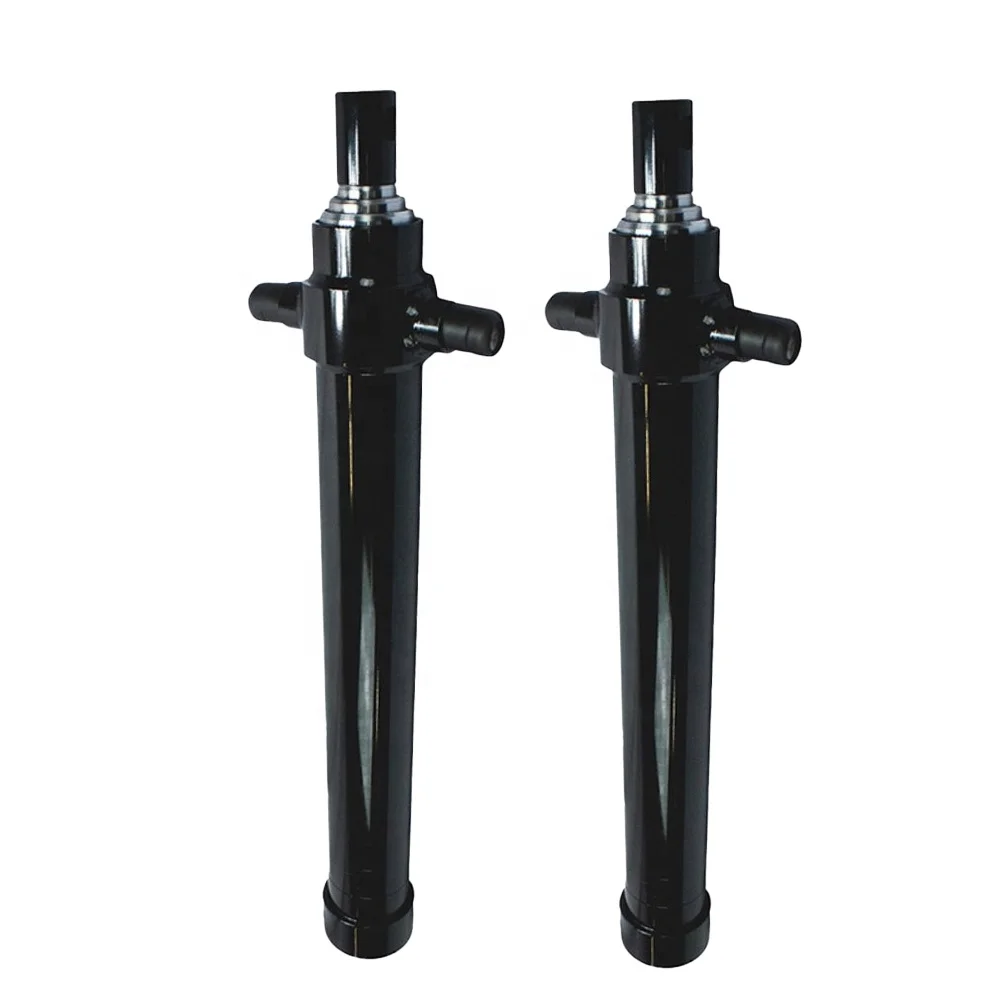

3TG-E90x1199 تین دوربین مراحل کا استعمال کرتا ہے۔ پیچھے ہٹنے پر، نیسٹڈ سٹیز سلنڈر پیکج کو انڈر باڈی انسٹالیشن ایریا میں رکھنے میں مدد کرتے ہیں۔ توسیع کے دوران، مراحل بند پوزیشن میں مکمل کام کرنے کی لمبائی کی ضرورت کے بغیر ٹپنگ سائیکل کے لیے درکار حرکت فراہم کرتے ہیں۔
اسٹیج کے انتظام کا مطلب یہ بھی ہے کہ توسیع کے دوران سلنڈر کی قوت اور رفتار مختلف ہو سکتی ہے۔ مختلف مراحل کے فعال ہونے کے ساتھ ہی مؤثر جگہ تبدیل ہوتی ہے، لہذا انتخاب میں بوجھ، قبضہ جیومیٹری، ٹپنگ اینگل، پمپ فلو اور والو سیٹنگز کو ایک ساتھ مل کر غور کرنا چاہیے۔
انڈر باڈی کی تنصیب سلنڈر کی بند لمبائی سے زیادہ کی طرف سے کنٹرول کیا جاتا ہے. خریدار کو جھولا یا سپورٹ کے انتظامات، پن کی سیدھ، چیسس کلیئرنس اور سلنڈر کا راستہ چیک کرنا چاہیے کیونکہ جسم بند سے ٹپڈ پوزیشن کی طرف جاتا ہے۔
کیٹلاگ میں L کو 598 ملی میٹر اور طول و عرض A سے E کو بالترتیب 160، 438، 108، 92 اور 58 ملی میٹر کے طور پر درج کیا گیا ہے۔ ان پیمائشوں کا موازنہ گاہک کے فریم ڈرائنگ اور بڑھتے ہوئے انتظامات سے کیا جانا چاہیے۔ سلنڈر کو بریکٹ مسخ کرکے پوزیشن پر مجبور کرنے کے بجائے بڑھتے ہوئے ڈیزائن کے ذریعے سیدھ میں لانا چاہیے۔

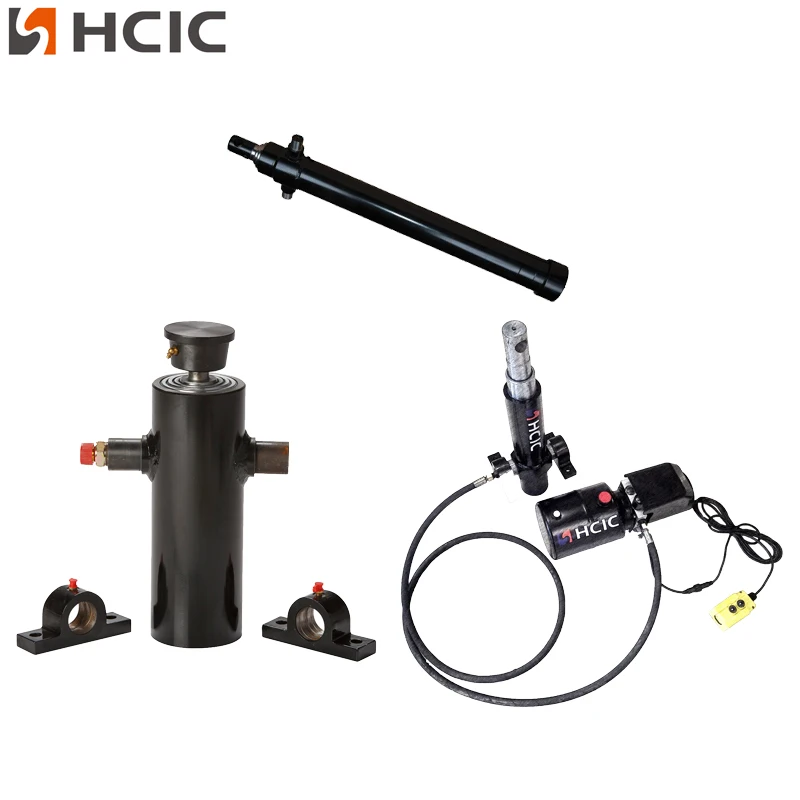

HCIC کا کیٹلاگ انڈر باڈی سلنڈر لائن کے لیے لوازمات اور سپورٹ کے اختیارات بھی دکھاتا ہے، بشمول راڈ آئی یا بال اسٹائل کنکشن کے حوالے اور سلنڈر سپورٹ کریڈل۔ 3TG-E90x1199 پروجیکٹ کے لیے درست کنکشن اور معاونت کے انتظامات کی تصدیق موجودہ ڈرائنگ سے کی جانی چاہیے بجائے اس کے کہ عام کیٹلاگ کی مثال سے اندازہ لگایا جائے۔
3TG-E90x1199 220 بار کے زیادہ سے زیادہ ورکنگ پریشر کے ساتھ درج ہے۔ پمپ، ریلیف والو سیٹنگ، ہائیڈرولک لائنز، تیل کی صفائی، بڑھتے ہوئے ڈھانچے اور مکمل ٹپنگ بوجھ کے ساتھ اس قدر کا جائزہ لینا چاہیے۔
کیٹلاگ میں 5-14 ٹن ٹپنگ کی صلاحیت کی حد درج ہے۔ اس رینج کو کیٹلاگ ایپلیکیشن ریفرنس کے طور پر سمجھا جانا چاہئے۔ اصل موزوں ہونے کا انحصار ٹریلر کی باڈی، لوڈ ڈسٹری بیوشن، قبضے کی پوزیشن، ٹپنگ اینگل، چیسس کی طاقت، ہائیڈرولک فلو اور آپریٹنگ حالات پر ہوتا ہے۔
صحیح بور یا اسٹروک والا سلنڈر اب بھی غیر موزوں ہو سکتا ہے اگر بڑھتے ہوئے جیومیٹری یا سسٹم کا دباؤ غلط ہے۔ اس لیے سلنڈر کا آرڈر دینے سے پہلے درخواست کا مکمل جائزہ مکمل کر لیا جانا چاہیے۔

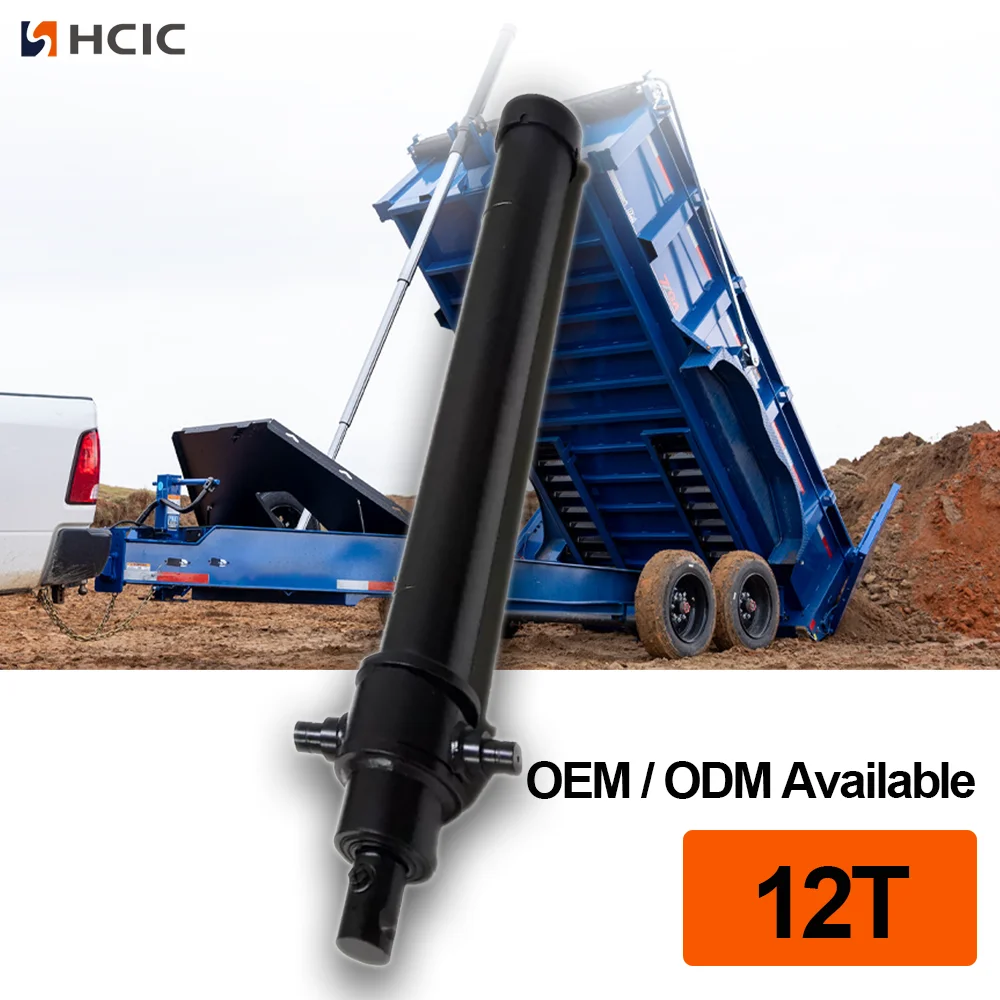

3TG-E90x1199 ڈمپ-ٹریلر اور انڈر باڈی ٹِپنگ سسٹم پروجیکٹس سے متعلق ہے جن کے لیے 1,199 ملی میٹر اسٹروک کے ساتھ تین مراحل کے سلنڈر کی ضرورت ہوتی ہے۔ جب دستیاب جگہ اور سسٹم کے تقاضے کیٹلاگ ڈیٹا سے مماثل ہوں تو اسے OEM تعمیرات، متبادل کام اور ٹریلر کو دوبارہ ڈیزائن کرنے کے لیے سمجھا جا سکتا ہے۔
فراہم کردہ HCIC کیٹلاگ ایک انڈر باڈی سلنڈر لائن کی وضاحت کرتا ہے جس میں دو سے چھ مراحل کی ترتیب ہوتی ہے، لیکن یہ مضمون صرف 3TG-E90x1199 ماڈل پر مرکوز ہے۔ دوسرے ماڈلز کو اس کے طول و عرض یا آپریٹنگ ڈیٹا کے متبادل کے طور پر انجینئرنگ کے الگ جائزے کے بغیر استعمال نہیں کیا جانا چاہیے۔
3TG-E90x1199 کوٹیشن یا متبادل تشخیص کے لیے، بھیجیں:
- ٹریلر کی قسم اور جسم کے طول و عرض
- مطلوبہ اسٹروک اور بند تنصیب کی جگہ
- چیسس، جھولا اور بریکٹ ڈرائنگ
- پن یا بال کنکشن کی تفصیلات
- پمپ کے دباؤ اور بہاؤ کی معلومات
- نلی اور بندرگاہ کا انتظام
- ٹپنگ زاویہ اور بوجھ کی تقسیم
- موجودہ سلنڈر اور بڑھتے ہوئے علاقے کی تصاویر
- مطلوبہ مقدار اور متبادل کی حیثیت
یہ تفصیلات سلنڈر کی تبدیلی کو بڑے بریکٹ، الائنمنٹ یا ہائیڈرولک سسٹم کے مسئلے سے الگ کرنے میں مدد کرتی ہیں۔
3TG-E90x1199 ایک 1,199 ملی میٹر اسٹروک، 220 بار زیادہ سے زیادہ ورکنگ پریشر، 6.2 L ورکنگ والیوم اور 5-14 ٹن کیٹلاگ ٹِپنگ رینج کے ساتھ تین مراحل کا ایک طے شدہ انڈر باڈی ٹیلیسکوپک ہائیڈرولک سلنڈر ہے۔ اس کا 598 mm L طول و عرض اور درج A–E پیمائشیں تنصیب کی منصوبہ بندی کے لیے ایک عملی نقطہ آغاز فراہم کرتی ہیں۔
حتمی انتخاب مکمل ٹریلر سسٹم پر مبنی ہونا چاہیے، نہ کہ صرف اسٹروک یا دباؤ پر۔ انڈر باڈی ڈرائنگ اور ہائیڈرولک ڈیٹا HCIC کو پراجیکٹ کے مخصوص جائزے کے لیے خریداری سے پہلے بھیجیں۔
HCIC گاڑیوں اور صنعتی استعمال کے لیے ہائیڈرولک سلنڈر اور پاور یونٹ تیار اور تیار کرتا ہے۔ 3TG-E90x1199 پروجیکٹ کے لیے، HCIC کسی OEM یا متبادل انکوائری کے لیے ڈرائنگ، پیمائش شدہ طول و عرض اور ہائیڈرولک ضروریات کا جائزہ لے سکتا ہے۔
