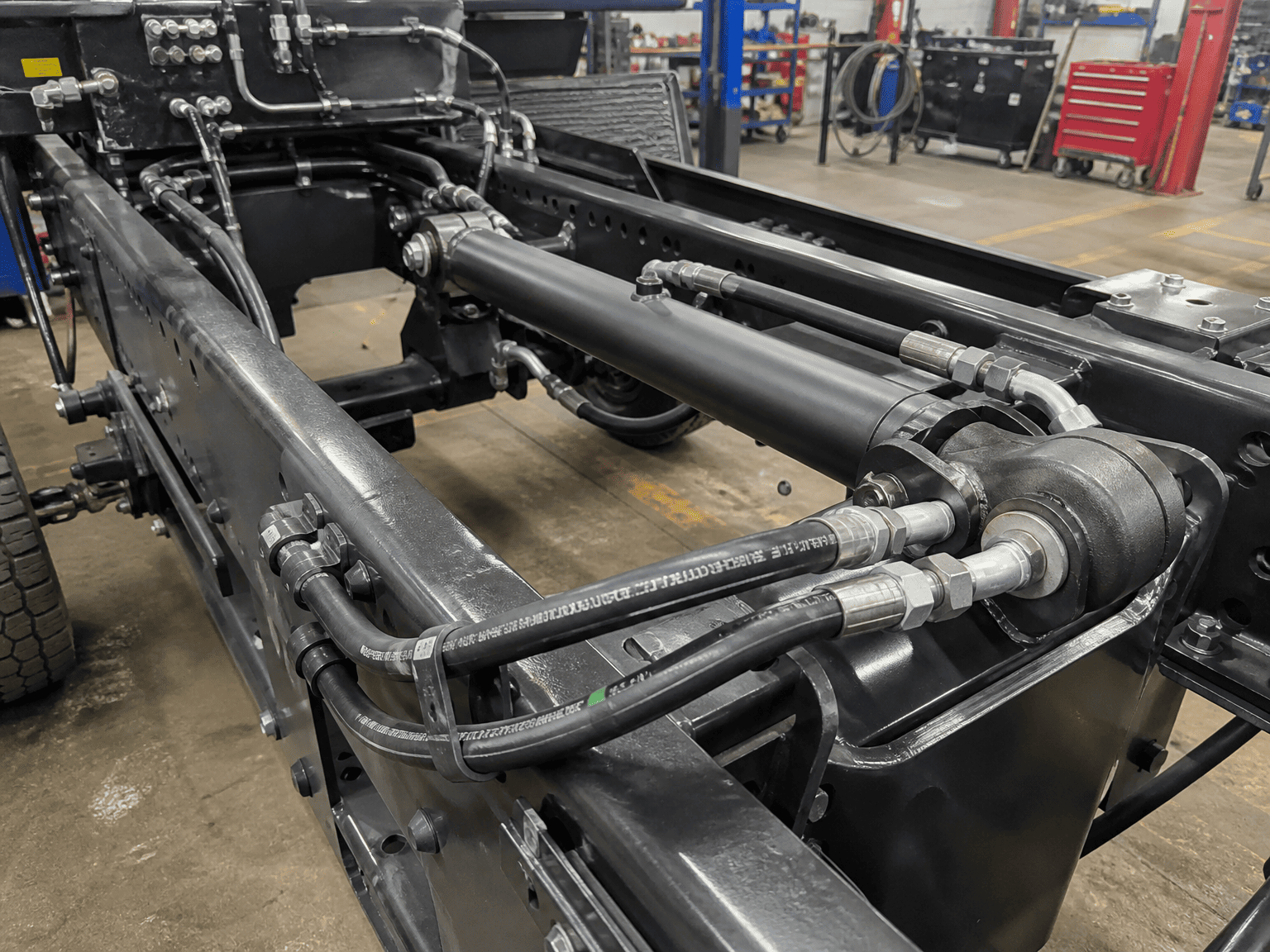

جب ایکہائیڈرولک سلنڈراپنی ڈیزائن کردہ سائیکل کی رفتار تک پہنچنے میں ناکام ہو جاتا ہے یا تیس منٹ کے آپریشن کے بعد بھی گرم ہو جاتا ہے، انجینئرز اکثر ہائیڈرولک پمپ یا ڈائریکشنل کنٹرول والو کو مورد الزام ٹھہراتے ہیں۔ ورکشاپ میں، تاہم، بنیادی وجہ اکثر کہیں زیادہ آسان ہوتی ہے: سلنڈر کی بندرگاہوں اور آپس میں جڑنے والی پلمبنگ کو مطلوبہ بہاؤ کی شرح کے لیے بہت کم کر دیا جاتا ہے۔
ایک محدود بندرگاہ کے سوراخ کے ذریعے جبراً پانی اس طرح برتاؤ کرتا ہے جیسے باغ کی نلی کے ذریعے پھٹا ہوا پانی۔ رفتار آسمان کو چھوتی ہے، لیمینر کا بہاؤ پرتشدد ہنگامہ خیزی میں ٹوٹ جاتا ہے، اور بڑے پیمانے پر دباؤ کے قطرے بندرگاہ کے حلق میں پھیلتے ہیں۔ یہ پابندی قیمتی ہائیڈرولک ہارس پاور کو براہ راست تباہ کن حرارت میں تبدیل کرتی ہے، تیز رفتار ایکسٹینشن اسٹروک کو سست کر دیتی ہے، اور تیز رفتار کشش ثقل کی واپسی کے دوران مقامی کیویٹیشن یا بیک پریشر سیل بلو آؤٹ کو بھی متحرک کر سکتی ہے۔
اپنے پورٹ کا سائز درست کرنا صرف ٹول کرب میں جو بھی تھریڈ ٹیپ ہوتا ہے اس سے مماثل نہیں ہے۔ اس کے لیے ہر آپریٹنگ لائن میں سیال کی رفتار کو متوازن کرنے کی ضرورت ہوتی ہے تاکہ پرسکون، توانائی کی بچت، اور رساو سے پاک بجلی کی ترسیل کو یقینی بنایا جا سکے۔
سیال کی رفتار یہ بتاتی ہے کہ آیا تیل متوازی اسٹریم لائنز (لیمینر بہاؤ) میں آسانی سے بہتا ہے یا زیادہ رگڑ مزاحمت (ہنگامہ خیز بہاؤ) کے ساتھ پرتشدد طریقے سے مڑتا ہے۔ صنعتی اور موبائل سازوسامان بنانے والے مختلف سرکٹ شاخوں میں رفتار کی سخت ہدایات پر عمل کرتے ہیں:
| سرکٹ برانچ / لائن کی قسم | تجویز کردہ رفتار (m/s) | تجویز کردہ رفتار (فٹ/ سیکنڈ) |
|---|---|---|
| پمپ سکشن لائنز | 0.5 سے 1.2 میٹر فی سیکنڈ | 2.0 سے 4.0 فٹ فی سیکنڈ |
| ریٹرن لائنز (کم پریشر) | 1.5 سے 2.5 میٹر فی سیکنڈ | 5.0 سے 8.0 فٹ فی سیکنڈ |
| مسلسل دباؤ کی لکیریں۔ | 3.0 سے 5.0 میٹر فی سیکنڈ | 10.0 سے 16.0 فٹ فی سیکنڈ |
| وقفے وقفے سے ہائی فلو لائنز | 6.0 میٹر فی سیکنڈ تک | 20.0 فٹ فی سیکنڈ تک (شارٹ ڈیوٹی) |
| سلنڈر پورٹ تھروٹس | 3.5 سے 5.5 میٹر فی سیکنڈ | 12.0 سے 18.0 فٹ فی سیکنڈ |
میںسنگل راڈ ڈبل ایکٹنگ سلنڈرواپسی کے بہاؤ کے دوران کیپ اینڈ سے نکلنے والے تیل کو رقبہ کے تناسب سے ضرب دیا جاتا ہے (اکثر 1.5:1 سے 2:1)۔ اگر پمپ راڈ کیویٹی میں 30 GPM فراہم کرتا ہے، تو **45 سے 60 GPM کیپ اینڈ پورٹ سے باہر نکل جاتا ہے۔ اگر کیپ پورٹ کا سائز صرف 30 GPM سپلائی ریٹ کے لیے کیا گیا تھا، تو ریٹرن لائن کی رفتار 25 ft/s سے زیادہ ہو سکتی ہے، جس سے بڑے پیمانے پر بیک پریشر پیدا ہوتا ہے جو کہ ریٹریکشن اسٹروک سے لڑتا ہے اور پورے سسٹم کو زیادہ گرم کر دیتا ہے۔
پورٹ میں داخل ہونے یا باہر نکلنے کے فوری بہاؤ کی بنیاد پر کم از کم تجویز کردہ سلنڈر پورٹ سائز کو منتخب کرنے کے لیے درج ذیل فوری حوالہ چارٹ کا استعمال کریں:
| بہاؤ کی شرح (GPM) | بہاؤ کی شرح (L/منٹ) | SAE Straight ThreadO-Ring Boss (ORB) | SAE 4-بولٹ فلینج (کوڈ 61 / کوڈ 62) |
|---|---|---|---|
| 1 سے 5 جی پی ایم | 4 سے 19 لیٹر فی منٹ | SAE #4 (7/16-20) | قابل اطلاق نہیں۔ |
| 5 سے 12 جی پی ایم | 19 سے 45 لیٹر فی منٹ | SAE #6 (9/16-18) | قابل اطلاق نہیں۔ |
| 12 سے 22 جی پی ایم | 45 سے 83 L/منٹ | SAE #8 (3/4-16) | 1/2" کوڈ 61 فلینج |
| 22 سے 38 جی پی ایم | 83 سے 144 لیٹر فی منٹ | SAE #10 (7/8-14) | 3/4" کوڈ 61 فلینج |
| 38 سے 55 جی پی ایم | 144 سے 208 لیٹر فی منٹ | SAE #12 (1-1/16-12) | 1" کوڈ 61 فلینج |
| 55 سے 90 جی پی ایم | 208 سے 340 L/منٹ | SAE #16 (1-5/16-12) | 1-1/4" کوڈ 61/62 |
| 90 سے 150 جی پی ایم | 340 سے 568 لیٹر فی منٹ | SAE #20 (1-5/8-12) | 1-1/2" کوڈ 61/62 |
| 150+ GPM | 568+ L/منٹ | حسب ضرورت مینی فولڈ بلاک | 2" سے 3" کوڈ 62 |

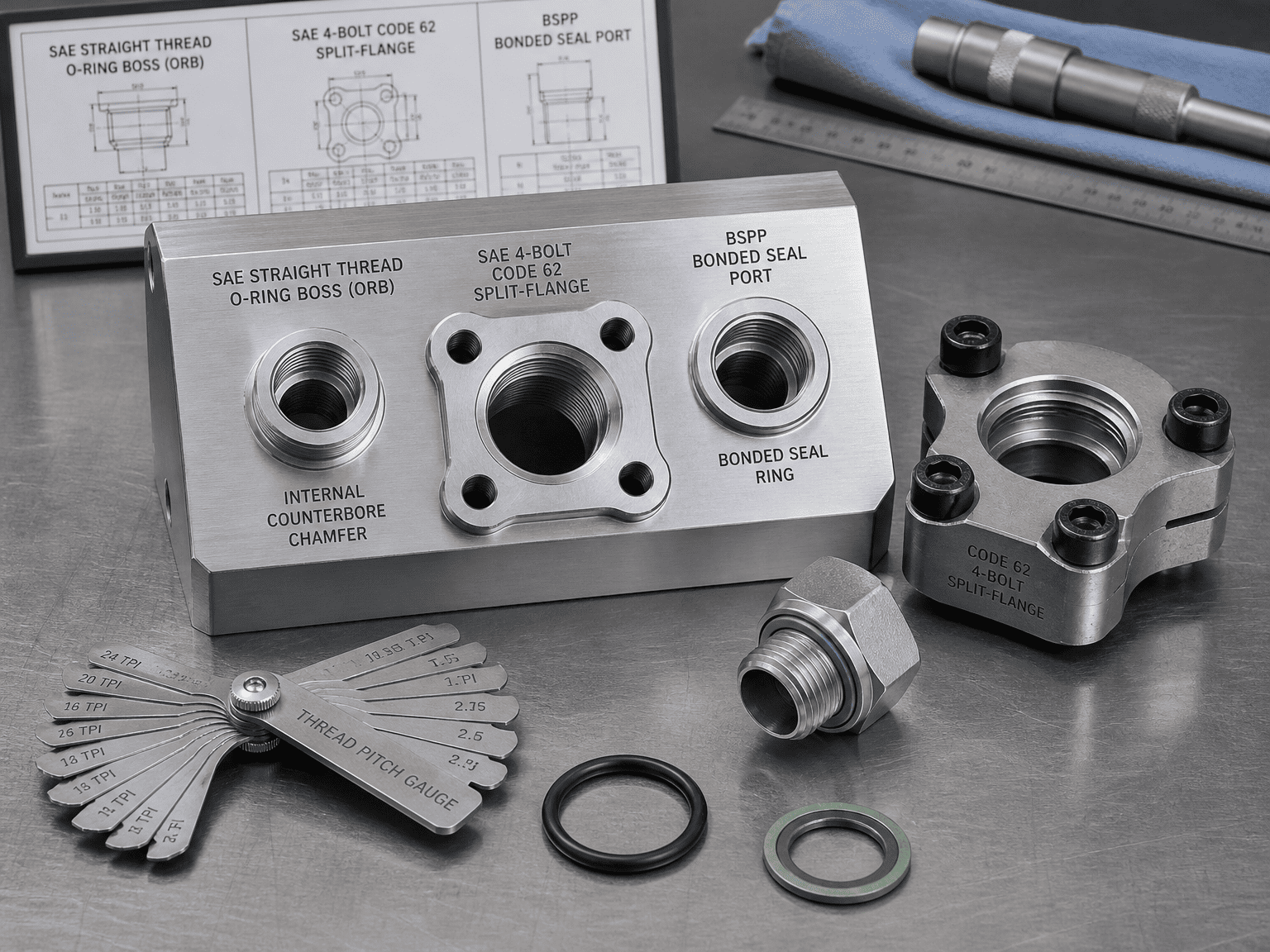

[SAE ORB (O-Ring Boss)] ===> زیرو لیک ریڈیل ایلسٹومیرک مہر؛ 5,000 psi تک کے لیے ترجیح دی گئی۔
[ SAE 4-بولٹ فلینج] ===> بھاری جھٹکا اور کمپن مزاحم؛ >1" ہائی فلو پورٹس کے لیے بہترین
[بی ایس پی پی (جی تھریڈ)] ===> بندھے ہوئے مہر کی انگوٹھی فلیٹ چہرہ؛ N. امریکہ سے باہر عالمی ISO معیار
[ این پی ٹی ایف (ٹیپرڈ پائپ)] ===> دھات سے دھاتی ویڈنگ؛ اسٹریس کریکنگ اور ہائی پریشر لیک ہونے کا خطرہ
یہ کیسے سیل کرتا ہے: سیدھے UN/UNF متوازی دھاگے مکینیکل کلیمپنگ فورس فراہم کرتے ہیں، جبکہ ایک ایلسٹومیرک O-رنگ اندرونی مشینی کاؤنٹر بور چیمفر میں سیٹ کرتا ہے۔
OEM اس کو کیوں ترجیح دیتے ہیں: یہ دراڑ کو زیادہ سخت کرنے کے خطرے کو ختم کرتا ہے، لاک نٹ کے ساتھ 90 ڈگری کہنی کی سمت بندی کی اجازت دیتا ہے، اور روئے بغیر 5,000 psi (345 بار) تک کا دباؤ قابل اعتماد طریقے سے رکھتا ہے۔
یہ کیسے سیل کرتا ہے: ایک بھاری اسپلٹ فلینج یا کیپٹیو فلینج ایک فلیٹ فلینج ہیڈ کو کلیمپ کرتا ہے جس میں چہرے کی O-رنگ ہوتی ہے۔ہائیڈرولک سلنڈرجسم جس میں چار ہائی ٹینسائل گریڈ 8 بولٹ ہیں۔
بہترین ایپلی کیشنز: پورٹ سائز 1 انچ اور بھاری کان کنی کی کھدائی کرنے والوں، بڑے ٹن کے سکریپ بیلرز، اور موبائل کرینز کے لیے ضروری۔ یہ شدید مکینیکل لائن پلسنگ کو برداشت کرتا ہے اور رنچ سوئنگ مداخلت کے بغیر کمپیکٹ لائن ہک اپس کی اجازت دیتا ہے۔
یہ کیسے سیل کرتا ہے: متوازی دھاگے جس میں ایلسٹومیرک بانڈڈ سیل کی انگوٹھی (ڈاؤٹی واشر) یا او-رنگ کو اسپاٹ چہرے والی چپٹی سطح کے خلاف برقرار رکھا گیا ہے۔
بہترین ایپلی کیشنز: یورپی، ایشیائی، اور برآمدی تجارتی آلات کے لیے غالب بین الاقوامی معیار، SAE ORB کے برابر قابل اعتماد صفر لیک سیلنگ پیش کرتا ہے۔
ناکامی کا موڈ: ٹیپرڈ پائپ تھریڈز دھاگے کے کنارے کے ساتھ دھات کی خرابی پر انحصار کرتے ہیں۔ تھرمل توسیع، دباؤ میں اضافے، اور کمپن کے تحت، پائپ ڈوپ دھل جاتا ہے، جس سے لیک ہو جاتا ہے۔ ٹیپرڈ فٹنگز کو زیادہ سخت کرنا پورٹ باس کو باہر کی طرف پھیر دیتا ہے، اکثر ویلڈیڈ سلنڈر اینڈ کیپس کو تقسیم کرتا ہے۔
یہاں تک کہ اگر آپ کے پورٹ تھریڈ کا سائز فلو چارٹ سے میل کھاتا ہے، تب بھی اندرونی جیومیٹری کی خامیاں آپ کے سلنڈر کو گلا گھونٹ سکتی ہیں:
اس گائیڈ میں رفتار اور پورٹ سائزنگ کی سفارشات انڈسٹری کے معیاری انجینئرنگ کے بہترین طریقوں کی نمائندگی کرتی ہیں۔ ہائی فریکوئنسی سروو سائیکلنگ، واٹر گلائکول فلوئڈز، یا شدید ڈیوٹی سائیکلوں پر مشتمل ایپلی کیشنز کے لیے، مکمل کمپیوٹیشنل فلوڈ ڈائنامکس (CFD) اور کئی گنا اصلاح کے لیے HCIC انجینئرنگ کے ماہرین سے مشورہ کریں۔
