شدید آپریٹنگ ماحول میں، پسٹن راڈ کا سنکنرن شاذ و نادر ہی صرف ایک کاسمیٹک داغ ہوتا ہے۔ بے نقاب سلنڈر کی چھڑی پر زنگ کا ایک واحد خوردبین پن ایک سیریٹڈ استرا بلیڈ کی طرح کام کرتا ہے۔
ہر بارہائیڈرولک سلنڈrپیچھے ہٹتا ہے، جو کہ کھردرا آئرن آکسائیڈ کریٹر کے سلائسیں براہ راست پولی یوریتھین راڈ وائپر اور پرائمری یو-کپ پریشر سیل کے پار کر دیتا ہے۔ درجنوں چکروں میں:
ساحلی سمندری ہوا، ہائی وے ڈی آئیسنگ برائنز (کیلشیم اور میگنیشیم کلورائیڈ) یا تیزابی زرعی کیمیکلز کے سامنے آنے والی مشینوں کے لیے، معیاری کیٹلاگ ہارڈ کروم راڈز اکثر ایک ہی موسم میں چھالے اور گڑھے بن جاتے ہیں۔ صحیح سطح کی دھات کاری کا انتخاب دفاع کی سب سے زیادہ سرمایہ کاری مؤثر لائن ہے۔
[ 1. معیاری ہارڈ کروم ] ===> مائیکرو کریکڈ الیکٹروپلیٹڈ شیل (خالص سطح کی رکاوٹ پر انحصار کرتا ہے)
[ 2. QPQ مائع نائٹرائڈنگ ] ===> سٹیل میں تھرمل کیمیائی پھیلاؤ کی تہہ (فلیک پر کوئی کوٹنگ نہیں)
[3. Nickel-Chrome Dual Layer] ===> گھنے غیر پورس نکل رکاوٹ + قربانی کی سخت کروم بیرونی تہہ
معیاری ہارڈ کروم انڈور اور لائٹ ڈیوٹی صنعتی مشینری کے لیے عالمی معیار بنا ہوا ہے۔
- عمل: دھاتی کرومیم کی ایک تہہ (عام طور پر 20 سے 30 مائیکرون موٹی) کو انڈکشن سخت کاربن اسٹیل پر الیکٹروپلیٹ کیا جاتا ہے اور آئینے کی تکمیل (Ra 0.1 سے 0.2 مائکرون) پر پالش کیا جاتا ہے۔
- مائکروسکوپک حقیقت: تمام الیکٹرو جمع کرومیم قدرتی طور پر ہزاروں خوردبین کشیدگی کے فریکچر ("مائکرو کریکس") پر مشتمل ہوتا ہے۔ خشک یا صاف تیل کے ماحول میں، یہ مائیکرو کریکس چکنا کرنے والی تیل کی فلم کو فائدہ مند طریقے سے پکڑتے ہیں۔ تاہم، جارحانہ کیمیائی ماحول میں، سنکنرن الیکٹرولائٹس مائیکرو کریکس کے ذریعے سیدھے نیچے کے خام بیس اسٹیل تک پہنچ جاتی ہیں۔ کروم کے نیچے زنگ پھولتا ہے، پلیٹنگ کو تیز فلیکس میں اٹھاتا ہے۔

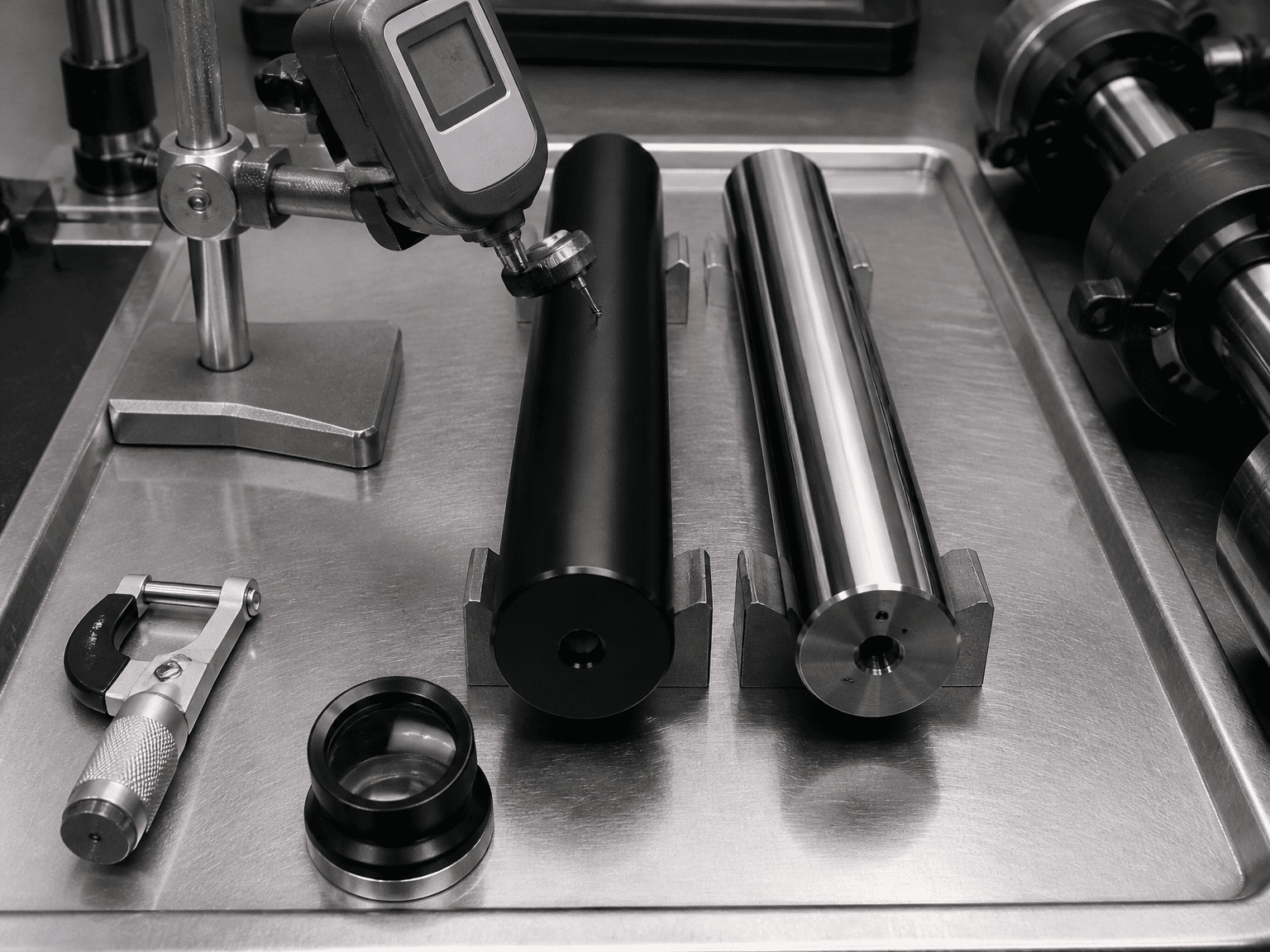

QPQ کوئی سطحی چڑھانا نہیں ہے جو سٹیل کے اوپر بیٹھتا ہے۔ یہ ایک تھرمو کیمیکل پھیلاؤ کا عمل ہے جو بنیادی طور پر سٹیل کی بیرونی سالماتی ساخت کو تبدیل کرتا ہے۔
- عمل: کچے اسٹیل کی چھڑی کو ایک خصوصی پگھلے ہوئے نمک کے غسل میں مائع فیریٹک نائٹرو کاربرائزنگ سے گزرنا پڑتا ہے، اس کے بعد مکینیکل پالش اور سیکنڈری آکسیڈیشن ہوتی ہے۔ نائٹروجن اور کاربن کے ایٹم سٹیل کی جالیوں میں گہرائی میں پھیل جاتے ہیں، جس سے ایک انتہائی سخت آئرن-نائٹرائڈ "کمپاؤنڈ پرت" (عموماً 15 سے 25 مائکرون گہرائی) بنتی ہے جس کی حمایت ایک گہرے نائٹروجن ڈفیوژن زون سے ہوتی ہے۔
- کلیدی فائدہ: چونکہ کوئی الگ الیکٹروپلیٹڈ شیل نہیں ہے، اس لیے QPQ چھالے، چپ، چھلکا یا فلیک نہیں کر سکتا۔ مزید برآں، گھنے سیاہ آئرن آکسائیڈ فنش سطح کے مائیکرو پورس پر مہر لگاتے ہیں، جو سڑک کے نمک اور بجری کو چٹانے کے خلاف غیر معمولی مزاحمت پیش کرتے ہیں۔
جب سامان براہ راست نمکین پانی کے سپلیش زون یا آف شور ڈرلنگ رگوں میں کام کرتا ہے، تو ڈوئل لیئر نکل کروم زیادہ سے زیادہ گالوانک تحفظ فراہم کرتا ہے۔
- عمل: ایک موٹی، تاکنا سے پاک ڈکٹائل نکل ذیلی پرت (30 سے 50 مائکرون) کو پہلے اسٹیل پر الیکٹروپلیٹ کیا جاتا ہے، اس کے بعد ایک معیاری ہارڈ کروم ٹاپ کوٹ (20 سے 30 مائکرون) ہوتا ہے۔
- کلیدی فائدہ: خالص نکل بیس پرت ایک ناقابل تسخیر، سنکنرن پروف کیمیائی رکاوٹ فراہم کرتی ہے جو سٹیل سبسٹریٹ کو مکمل طور پر سیل کر دیتی ہے۔ بیرونی کرومیم ٹاپ کوٹ اعلی سطح کی سختی اور سکریچ مزاحمت فراہم کرتا ہے۔ یہاں تک کہ اگر جارحانہ نمکین پانی کروم مائیکرو کریکس میں گھس جاتا ہے، تو یہ بیس اسٹیل سے رابطہ کیے بغیر نکل کی رکاوٹ پر رک جاتا ہے۔
| کارکردگی کا پیرامیٹر | ہارڈ کروم | QPQ مائع نائٹرائڈنگ | دوہری پرت نکل کروم |
|---|---|---|---|
| ASTM B117 سالٹ سپرے کی درجہ بندی | 100 سے 200 گھنٹے | 400 سے 800+ گھنٹے | 1,000 سے 1,500+ گھنٹے |
| سطح کی سختی | 850 سے 1,000 HV | 900 سے 1,150 HV | 850 سے 1,000 HV (کروم پرت) |
| بجری / امپیکٹ چپنگ | اعتدال پسند (مائیکرو چپنگ کا شکار) | بہترین (کوئی فلکنگ یا چھیلنا نہیں) | اچھا (نکل اثر جھٹکا جذب کرتا ہے) |
| سطح کا رنگ اور جمالیات | روشن آئینہ سلور | ساٹن گن میٹل / میٹ بلیک | روشن آئینہ سلور |
| ڈی آئسنگ کیمیکل مزاحمت | ناقص (MgCl₂/CaCl₂ میں تیزی سے گڑھے) | بقایا (کیمیکل نمکین پانی کے خلاف مزاحمت کرتا ہے) | بقایا (ناقابل تسخیر رکاوٹ) |
| متعلقہ لاگت کا عنصر | بیس لائن ($1.0×) | اعتدال پسند ($1.2 سے 1.4×) | پریمیم ($1.8 سے 2.5×) |
+------------------------------------------------------+------------------------------------------------
| معیاری کروم | QPQ مائع نائٹرائڈنگ | Nickel-Chrome Dual |
+------------------------------------------------------+------------------------------------------------
| • انڈور فیکٹری آٹومیشن | • ہائی وے اسنو پلوز اور نمک پھیلانے والے | • سمندر کے کنارے کرینیں اور ونچیں |
| • اسٹیشنری شاپ پریس | • زراعت اور کھاد کے ٹینک | • ساحلی کنٹینر جہاز لہرانے والا |
| • منسلک مشین ٹولز | • ریفیوز سائیڈ اور رئیر لوڈرز | • سپلیش زون میرین ڈاکس |
| • صاف گودام فورک لفٹ | • جنگلات اور مجموعی ہولرز | • ذیلی سمندری ہائیڈرولک ایکچویٹرز |
+------------------------------------------------------+------------------------------------------------

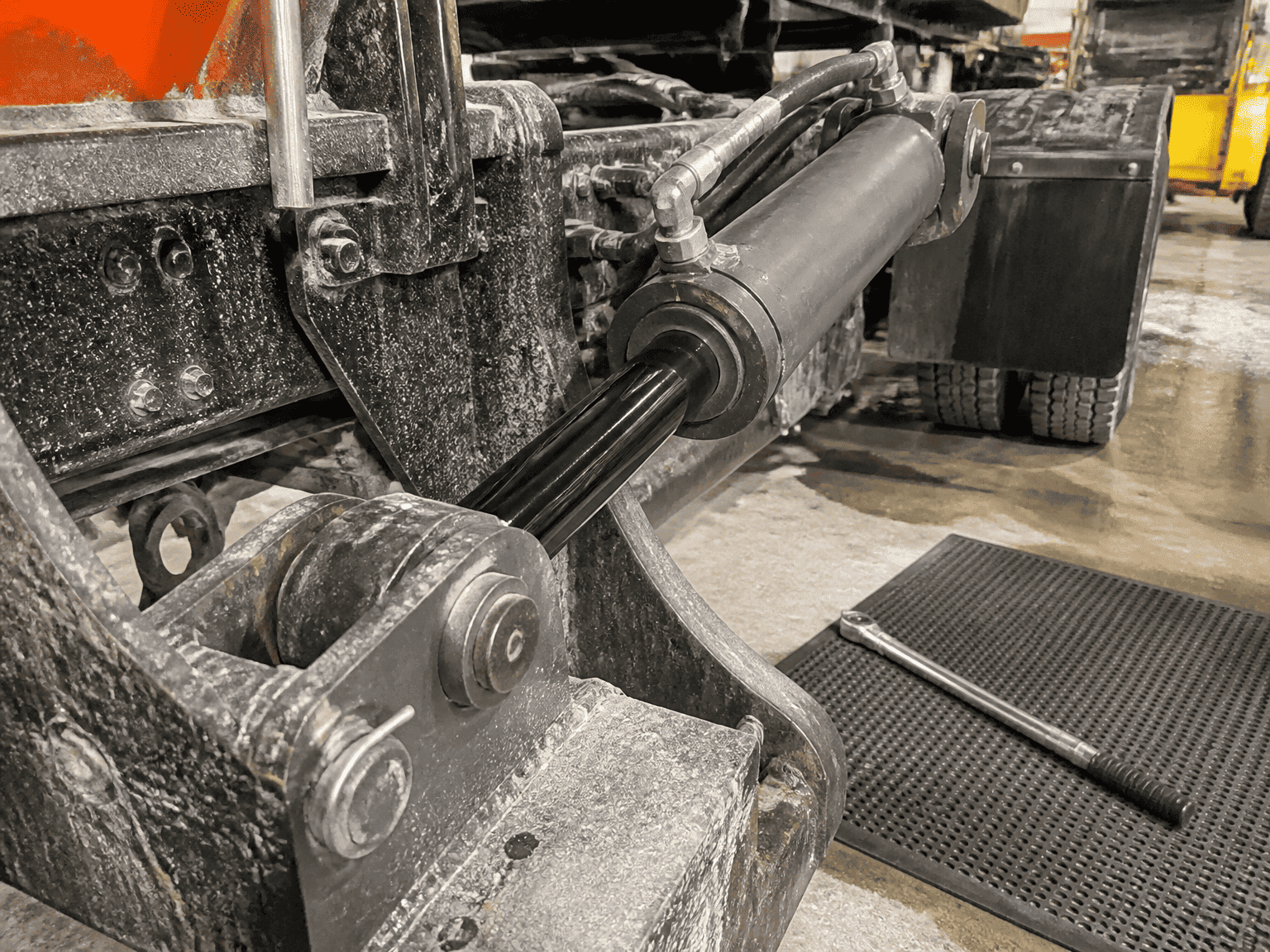

میونسپل سرمائی سروس کی گاڑیاں مائع کیلشیم کلورائیڈ اور گیلے پتھری نمک کے دباؤ والے بادلوں سے براہ راست چلتی ہیں۔ نمک کا سپرے توسیع شدہ کو پھٹا دیتا ہے۔ہائیڈرولک سلنڈرتیز رفتار سڑک کے بجری کے ساتھ چھڑی۔ کیو پی کیو کی چپ مزاحم، یونیفائیڈ ڈفیوژن لیئر لوکلائزڈ پٹنگ کو روکتی ہے، جبکہ اس کی سلیک بلیک فنش آنے والی ٹریفک کے لیے شمسی چمک کو کم کرتی ہے۔
مائع نائٹروجن کھاد اور پوٹاش سلوریاں معیاری الیکٹروپلیٹڈ کروم کے خلاف بدنام زمانہ جارحانہ ہیں۔ QPQ غدود کی مہروں کو ضبط کیے بغیر موسمی کیمیائی نمائش سے بچنے کے لیے درکار کیمیائی غیر فعالی فراہم کرتا ہے۔
سمندری سپلیش زونز میں جہاں سامان مستقل طور پر سمندری دھند اور سمندری اسپرے کے سامنے رہتا ہے، ڈوئل لیئر نکل کروم تسلیم شدہ عالمی معیار ہے۔ اعلیٰ ابتدائی سرمایہ کاری آف شور ہائیڈرولک لیکس اور مہنگے جہازوں کے ڈاؤن ٹائم کو روک کر پورا کیا جاتا ہے۔

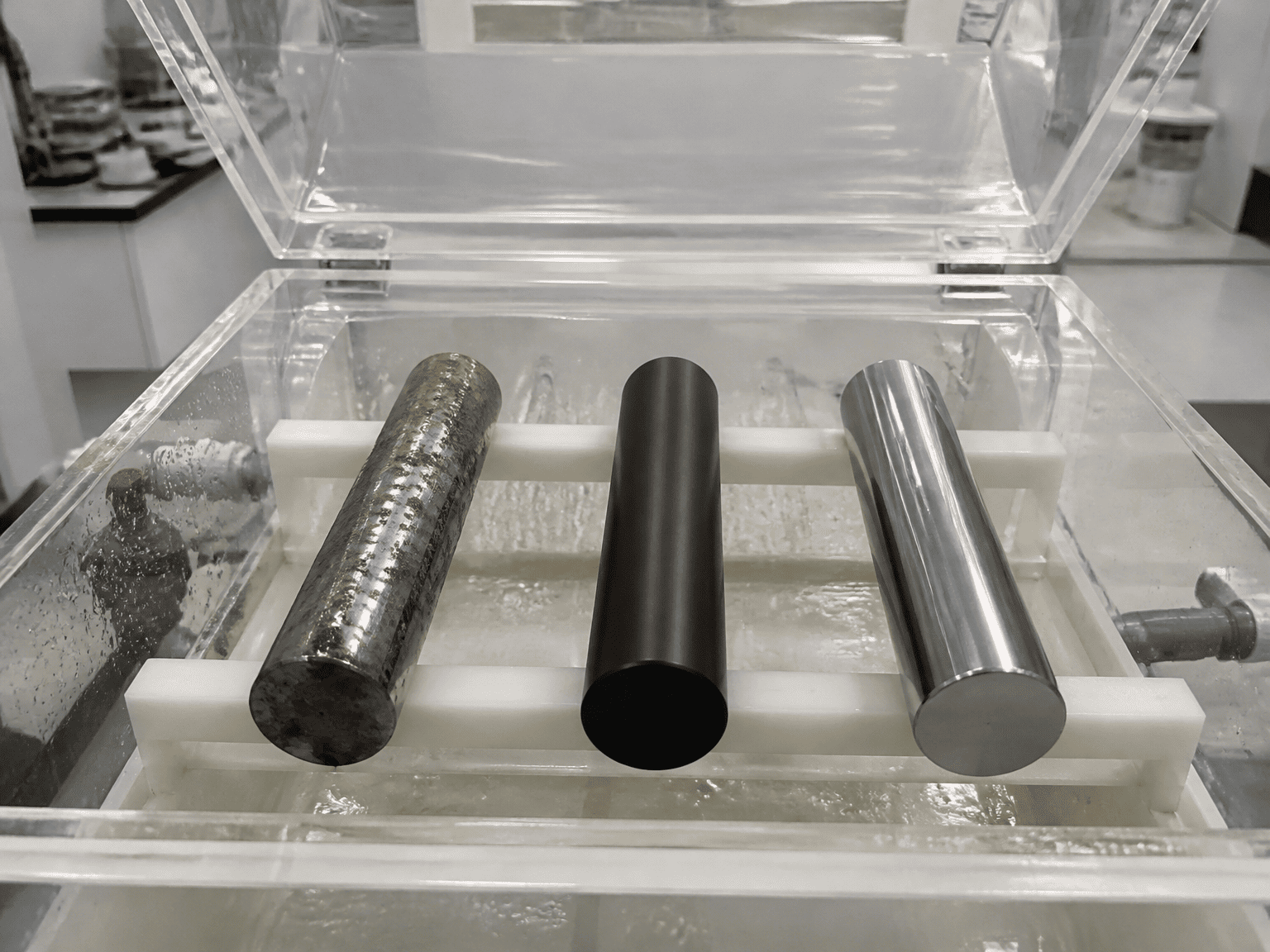

اس گائیڈ میں جن کا حوالہ دیا گیا ہے سنکنرن کارکردگی کی درجہ بندی معیاری ASTM B117 نیوٹرل سالٹ سپرے لیبارٹری ٹیسٹنگ پر مبنی ہے۔ فیلڈ سروس کی زندگی مقامی کیمیائی ارتکاز، مکینیکل ابریشن سائیکل، الٹرا وائلٹ ایکسپوزر، اور فلیٹ واش ڈاؤن پروٹوکول کے لحاظ سے مختلف ہو سکتی ہے۔
HCIC دنیا بھر میں سازوسامان بنانے والوں کے لیے انڈکشن ہارڈن ہارڈ کروم، QPQ مائع نائٹرائڈنگ، اور میرین گریڈ نکل کروم راڈز کے ساتھ انجنیئرڈ پریسیزن کسٹم ہائیڈرولک سلنڈر تیار کرتا ہے۔
