ہائیڈرولک سلنڈر کیویٹیشن اور ایریشن: منفی پریشر اور پسٹن پٹنگ پر ورکشاپ فارنزکس

I. علامت: جب ایک ہموارہائیڈرولک سلنڈرSpongy اور چیخیں بدل جاتا ہے

کچھ چیزیں بھاری سامان کی دیکھ بھال کرنے والے عملے کو بوم یا ڈمپ سلنڈر سے زیادہ مایوس کرتی ہیں جو اچانک چہچہانا شروع کر دیتا ہے، ایک بے ترتیب سپنج کے وقفے کے ساتھ حرکت کرتا ہے، اور اسٹیل کی نلکی میں ماربل کی مٹھی بھر کی طرح گڑگڑانے کی آواز پیدا کرتا ہے۔

جب مکینکس سلنڈر کو پھاڑ دیتے ہیں، تو وہ گندا تیل یا پھٹی ہوئی مہر ملنے کی توقع کرتے ہیں۔ اس کے بجائے، وہ پسٹن کراؤن کا ٹھوس فولادی چہرہ اور تیل کی بندرگاہوں کے اندرونی ہونٹوں کو کھردرے، ٹھنڈے ہوئے گڑھوں سے بھرے ہوئے پاتے ہیں جو ایسا لگتا ہے جیسے انہیں چھوٹے بک شاٹ سے اڑا دیا گیا ہو۔

یہ کھرچنے والا ذرہ لباس نہیں ہے۔ یہ ہائیڈرولک سلنڈر کیویٹیشن اور ہوا بازی ہے — دو قریبی تعلق رکھتے ہیں لیکن بنیادی طور پر الگ سیال مظاہر جو درست دھاتی سطحوں کو تباہ کرتے ہیں، ایلسٹومر مہروں کو پکاتے ہیں، اور مشین کی حفاظت سے سمجھوتہ کرتے ہیں۔

II Cavitation بمقابلہ ہوا بازی: حقیقی فرق کو سمجھنا

فیلڈ سروس کی رپورٹوں میں، تکنیکی ماہرین اکثر "لائنوں میں ہوا" کے عام لیبل کے تحت کاویٹیشن اور ایریشن کو اکٹھا کرتے ہیں۔ یہ سمجھنا کہ ہر ایک کیسے ہوتا ہے اصل وجہ کو ٹھیک کرنے کے لیے ضروری ہے:

2.1 بخارات کا کیوٹیشن (منفی دباؤ سے ابلنا)

Cavitation اس وقت ہوتی ہے جب تیل کی مانگ ایک طرفہائیڈرولک سلنڈرپسٹن اس شرح سے آگے نکل جاتا ہے جس پر تیل جسمانی طور پر داخل ہو سکتا ہے۔

• جب مقامی دباؤ ہائیڈرولک تیل کے بخارات کے دباؤ سے نیچے گر جاتا ہے، تو مائع لفظی طور پر محیطی درجہ حرارت پر ابلتا ہے، جس سے لاکھوں چھوٹے خوردبین بخارات کے بلبلے بنتے ہیں۔
• جب یہ بخارات کی گہا کم دباؤ والے علاقے سے ہائی پریشر آئل میں سفر کرتی ہے تو یہ نینو سیکنڈ میں پھٹ جاتی ہیں۔
• ہر مائیکرو امپلوژن سپرسونک رفتار سے سفر کرنے والے مائع کے مرتکز مائیکرو جیٹ پیدا کرتا ہے، جس سے ارد گرد کی دھاتی سطحوں پر مقامی اثرات کی قوتیں دسیوں ہزار پاؤنڈ فی مربع انچ سے زیادہ ہوتی ہیں۔ یہ جسمانی ہتھوڑا اثر دھات کو اس وقت تک تھکا دیتا ہے جب تک کہ مائیکرو فلیکس سطح سے پھٹ نہ جائیں۔

 2.2 ہوا بازی (مکینیکل ہوا کا اخراج)

ہوا بازی ہائیڈرولک تیل کی آلودگی ہے جس سے باہر کے ماحول سے سرکٹ میں آزاد فضا کی ہوا کھینچی جاتی ہے۔

• ہوا لیک ہونے والے سکشن ہوز کلیمپس، مین پمپ پر خراب شافٹ سیل، ڈھیلے پائپ کی فٹنگ، ذخائر میں سیال کی کم سطح، یا سیال کی سطح کے اوپر ڈمپ ہونے والی ہنگامہ خیز ٹینک کی واپسی لائنوں کے ذریعے داخل ہوتی ہے۔
• بخارات کے بلبلوں کے برعکس، آزاد ہوا فوری طور پر نہیں گرتی ہے۔ یہ ایک دودھیا، جھاگ دار ایملشن بناتا ہے جو نسبتاً ناقابل تسخیر ہائیڈرولک سیال کو نرم، اچھالنے والے نیومیٹک اسپرنگ میں بدل دیتا ہے۔

III میدان میں 4 انتباہی نشانیاں

چہارم جہاں نقصان سلنڈر کے اندر ہوتا ہے۔

جب سیال پاور سسٹم دائمی کاویٹیشن اور ہوا بازی کا شکار ہوتے ہیں، تو جسمانی نقصان مخصوص تیز رفتاری والے علاقوں میں مرتکز ہوتا ہے:

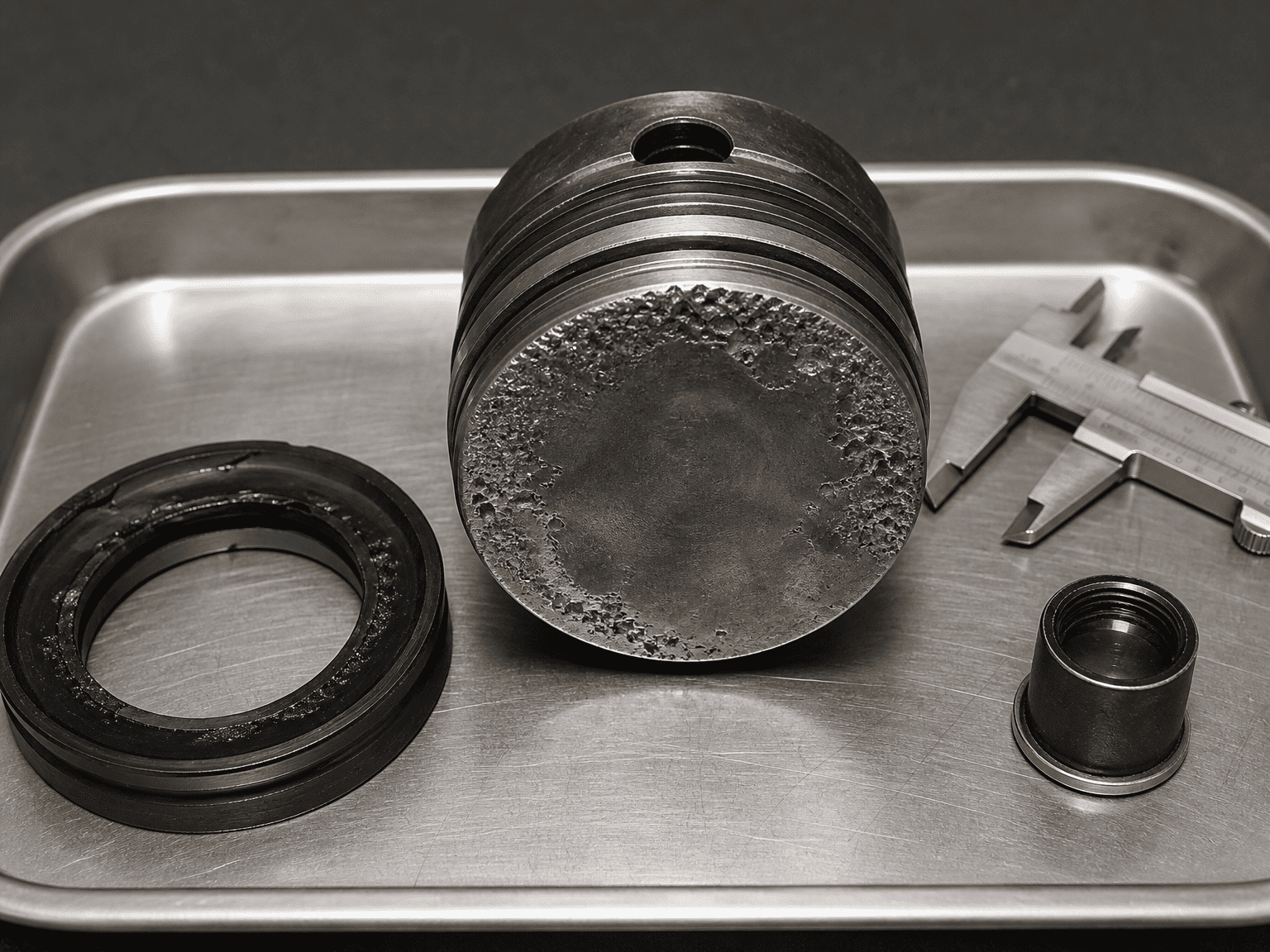

4.1 پسٹن کراؤن کے چہرے:پسٹن کا چپٹا سرکلر چہرہ گہرے، ٹھنڈے ہوئے مائیکرو گڑھوں کے جھرمٹ کی نمائش کرتا ہے جہاں ٹوٹنے والے بخارات کی خالی جگہیں بار بار بنیادی دھات سے ٹکراتی ہیں۔

4.2 آئل پورٹ کے اندرونی سوراخ:تیز دائیں زاویہ کی منتقلی جہاں ہائیڈرولک تیل سلنڈر بیرل میں داخل ہوتا ہے کنارے کے شدید کٹاؤ اور گول ہونے کا شکار ہوتا ہے۔

4.3 پسٹن راڈ کی مہریں اور انگوٹھی پہننا:داخل شدہ ہوا کے بلبلوں کو تیز رفتار ایڈی بیٹک کمپریشن سے گزرنا پڑتا ہے، جس سے گرمی کی مقامی سطحیں پیدا ہوتی ہیں جو جلتی ہیں، چمکتی ہیں اور لچکدار پولیوریتھین سیل ہونٹوں کو ٹوٹے ہوئے چارکول جیسے فلیکس میں تبدیل کرتی ہیں۔

4.4 سلنڈر بیرل ہونڈ والز:اسٹروک کی انتہا کے قریب، مائیکرو جیٹ حفاظتی چکنا کرنے والی تیل کی فلم کو چھین لیتے ہیں، جس سے پسٹن گائیڈ بینڈ اور پالش ٹیوب بور کے درمیان براہ راست دھات سے دھاتی کھرچنا شروع ہو جاتا ہے۔

V. موبائل اور صنعتی آلات پر ٹاپ 4 آپریٹنگ ٹرگرز

5.1 حد سے زیادہ کشش ثقل کے بوجھ (دی رن وے سلنڈر)

جب ایک بھاری کھدائی کرنے والا بوم، ڈمپ ٹریلر باڈی، یا فورک لفٹ مستول اپنے وزن کے نیچے تیزی سے نیچے آتا ہے، تو کشش ثقل سلنڈر کی چھڑی کو اس تیزی سے نیچے کھینچتی ہے جتنا ہائیڈرولک پمپ کیپ سائیڈ کو تیل فراہم کر سکتا ہے۔ سلنڈر ایک بڑا سرنج بن جاتا ہے، جس سے ایک شدید اندرونی خلا پیدا ہوتا ہے جو آنے والی تیل کی ندی کو ابالتا ہے۔

5.2 سرد موسم سرما کی صبح کا آغاز

موٹا، اعلی چپچپا ٹھنڈا ہائیڈرولک تیل تنگ سکشن سٹرینرز اور طویل سپلائی ہوزز کے ذریعے بہنے کے لیے جدوجہد کرتا ہے۔ جب آپریٹر اسٹارٹ اپ کے فوراً بعد انجن کو مکمل تھروٹل پر لے جاتا ہے، تو پمپ بھوکا مرتا ہے، ایک بھاری خلا کو کھینچتا ہے اور سیدھا ایکچیوٹرز کو کیویٹیٹنگ سیال کی ایک ندی بھیجتا ہے۔

5.3 بھری ہوئی ریزروائر بریدر کیپس

جیسے جیسے طویل اسٹروک سلنڈر بڑھتے ہیں، ہائیڈرولک ٹینک کے اندر سیال کی سطح نمایاں طور پر گر جاتی ہے۔ اگر ٹینک کی سانس لینے والی ٹوپی کیچڑ، دھول یا برف سے ڈھکی ہوئی ہے، تو فضا کی ہوا حجم کو برابر کرنے کے لیے داخل نہیں ہو سکتی۔ ٹینک کے اندر ایک جزوی خلا پیدا ہوتا ہے، پمپ سکشن لائن کا دم گھٹتا ہے۔

5.4 ناقص طور پر رکھا ہوا ٹینک چکرا اور ریٹرن لائنز

اگر واپسی کا تیل آبشار کی طرح مائع کی سطح سے اوپر کے ذخائر میں ڈوب جائے تو یہ ہوا کو تیل میں ڈال دیتا ہے۔ ہوا کے بلبلوں کو سطح پر اُٹھنے اور نکالنے کے لیے مناسب ٹینک کے چکروں کے بغیر، پمپ فوری طور پر اس جھاگ والے مرکب کو دوبارہ سلنڈروں میں چوس لیتا ہے۔

VI کاویٹیشن اور ایریشن کو ختم کرنے کے لیے سرکٹ لیول کے حل

سلنڈر کیویٹیشن کو درست کرنے کے لیے سرکٹ کی حرکیات کو حل کرنے کی ضرورت ہوتی ہے جو منفی دباؤ کو تشکیل دینے کی اجازت دیتے ہیں:

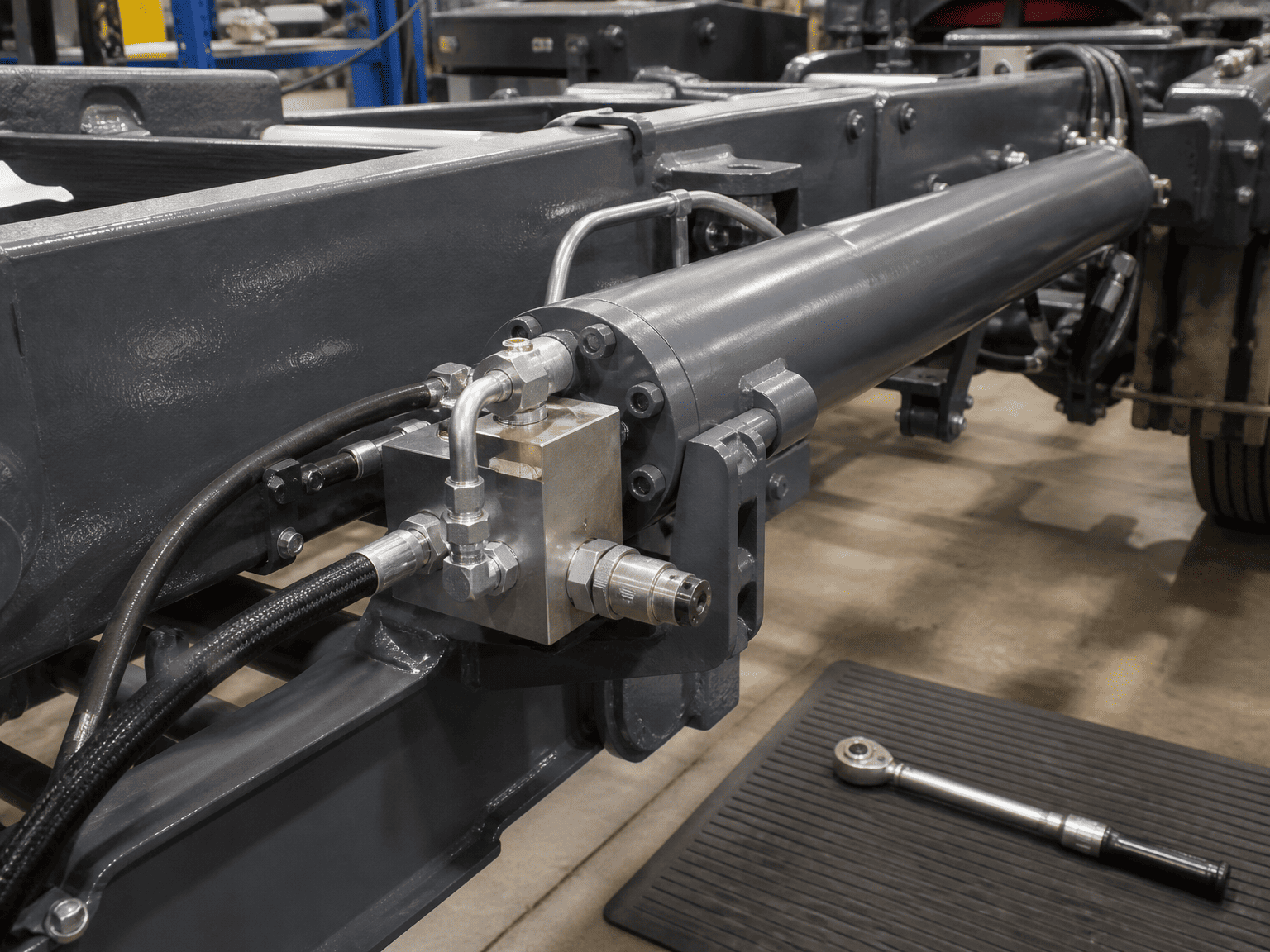

• اینٹی کیویٹیشن میک اپ چیک والوز انسٹال کریں: تیزی سے چلنے والے یا زیادہ بوجھ والے سرکٹس پر، سلنڈر ورک پورٹ اور ٹینک لائن کے درمیان ایک سرشار اینٹی کیویٹیشن چیک والو لگائیں۔ اگر سلنڈر کی توسیع پمپ کے فراہم کردہ تیل سے زیادہ تیل کا مطالبہ کرتی ہے، تو چیک والو آزادانہ طور پر کھلتا ہے، جس سے ٹینک کا تیل ویکیوم کو بیک فل کرنے کی اجازت دیتا ہے۔
• مناسب سائز کا کاؤنٹر بیلنس (اوور سینٹر) والوز: کاؤنٹر بیلنس والوز سلنڈر کی واپسی کی طرف کنٹرول شدہ بیک پریشر بناتے ہیں، کشش ثقل کو بوجھ کے ساتھ بھاگنے سے روکتے ہیں اور پورے اسٹروک کے دوران مثبت دباؤ کو برقرار رکھنے کو یقینی بناتے ہیں۔
• کم از کم سکشن لائن کے سائز کو برقرار رکھیں: اس بات کو یقینی بنائیں کہ پمپ سکشن لائنیں اندرونی طور پر ٹوٹے بغیر مسلسل ویکیوم سروس کے لیے بڑے، چھوٹی، سیدھی اور درجہ بندی کی گئی ہیں۔
• ریزروائر ڈیئریشن کے لیے مناسب وقت کی اجازت دیں: آئل ٹینک کا سائز کریں تاکہ سیال سائیکلوں کے درمیان کئی منٹوں تک بغیر کسی رکاوٹ کے رہ سکے، جس سے تحلیل شدہ مائیکرو بلبلے قدرتی طور پر باہر نکل سکیں۔

VII بحالی کے عملے کے لئے فیلڈ تشخیصی چیک لسٹ

شور یا خراب سلنڈر کو تبدیل کرنے سے پہلے:

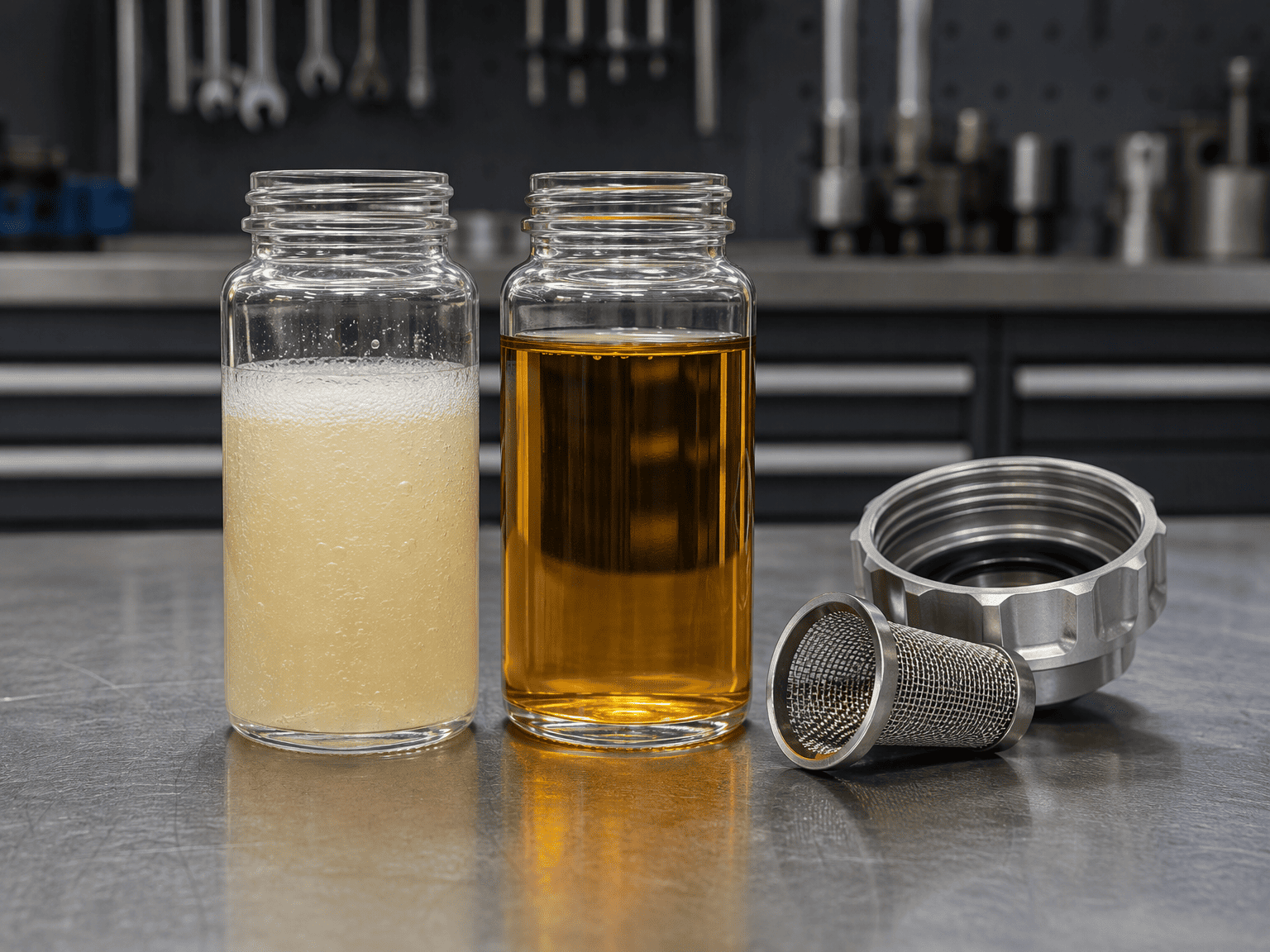

• تیل دیکھنے والے شیشے کا معائنہ کریں: کیا سیال دودھیا، ابر آلود، یا مستحکم جھاگ کے ساتھ اوپر ہے؟
• دھول جمنے یا جمی ہوئی نمی کے لیے ریزروائر بریٹر کیپس چیک کریں۔
• ڈھیلے کنکشن کے لیے پمپ سکشن ہوز کلیمپ اور فٹنگز کا معائنہ کریں جو ویکیوم کے نیچے ہوا کو چوس سکتے ہیں۔
• تصدیق کریں کہ واپسی کی لائنیں ٹینک میں تیل کی کم از کم سطح سے اچھی طرح سے خارج ہوتی ہیں۔
• اس بات کو یقینی بنانے کے لیے کہ سلنڈر پمپ کی ترسیل کی صلاحیت سے زیادہ تیزی سے گر نہیں سکتا، کاؤنٹر بیلنس والو کی پائلٹ سیٹنگز کی جانچ کریں۔
• خصوصیت کے فراسٹڈ کیویٹیشن پٹنگ کے لیے بورسکوپ کے ساتھ سلنڈر پسٹن کے چہرے اور پورٹ گلے کا معائنہ کریں۔

VIII تکنیکی حد اور تشخیصی ڈس کلیمر

یہ گائیڈ معیاری مکینیکل تشخیصی اشارے اور ہائیڈرولک سرکٹ کے بہترین طریقوں کا خاکہ پیش کرتا ہے۔ پیچیدہ ملٹی ایکسس مشینری، لوڈ سینسنگ متغیر ڈسپلیسمنٹ سرکٹس، اور کلوزڈ لوپ ہائیڈرو سٹیٹک ڈرائیوز کو بنیادی وجوہات کو الگ کرنے کے لیے سرکٹ کے لیے مخصوص عارضی دباؤ لاگنگ اور سیال تجزیہ کی ضرورت ہوتی ہے۔*

IX. ہیوی ڈیوٹی کسٹم ہائیڈرولک سلنڈر انجینئرنگ کے لیے HCIC سے مشورہ کریں۔

HCIC ہیوی ڈیوٹی کسٹم ہائیڈرولک سلنڈروں کو ڈیزائن اور بناتا ہے جس میں آپٹمائزڈ پورٹ جیومیٹری، ہائی فلو انٹرنل گیلریاں، اور انٹیگریٹڈ کاؤنٹر بیلنس والوز ہوتے ہیں تاکہ شدید ڈیوٹی سائیکلوں کا مقابلہ کیا جا سکے۔
