ایک ہائیڈرولک سلنڈر میں صحیح بور، اسٹروک اور نظریاتی قوت ہو سکتی ہے لیکن پھر بھی مشین کی پیداواری ضرورت کو پورا نہیں کرتا کیونکہ دستیاب بہاؤ ہدف کی حرکت کے لیے کافی نہیں ہے۔ نتیجہ سازوسامان بنانے والوں کو معلوم ہے: ایک لفٹ جس میں بہت زیادہ وقت لگتا ہے، ایک پش سائیکل جو ٹیک ٹائم سے محروم ہو جاتا ہے، یا واپسی کا اسٹروک جو توسیع سے مختلف برتاؤ کرتا ہے۔
اسکریننگ کا پہلا حساب سیدھا ہے۔ ہائیڈرولک سلنڈر اسپیڈ کیلکولیٹر تیل کے بہاؤ کو موثر چیمبر ایریا سے جوڑ سکتا ہے، جبکہ ہائیڈرولک سلنڈر سائیکل ٹائم تخمینہ رفتار کو اسٹروک سے جوڑتا ہے۔ لیکن حقیقی مشین سفر کے اختتام کے قریب والو کی پابندیاں، نلی کے نقصانات، دباؤ میں تبدیلی، بوجھ میں تغیر، راڈ سائیڈ ایریا، کنٹرول سیٹنگز اور جان بوجھ کر سست روی کو بھی شامل کرتی ہے۔
یہ گائیڈ حساب کے راستے کی وضاحت کرتا ہے جسے OEM خریدار سلنڈر، پمپ یا پاور یونٹ کوٹیشن کی درخواست کرنے سے پہلے استعمال کر سکتا ہے۔ یہ جان بوجھ کر سسٹم لیول گائیڈ ہے۔ سلنڈر کو اکیلے رفتار سے منتخب نہیں کیا جانا چاہیے۔

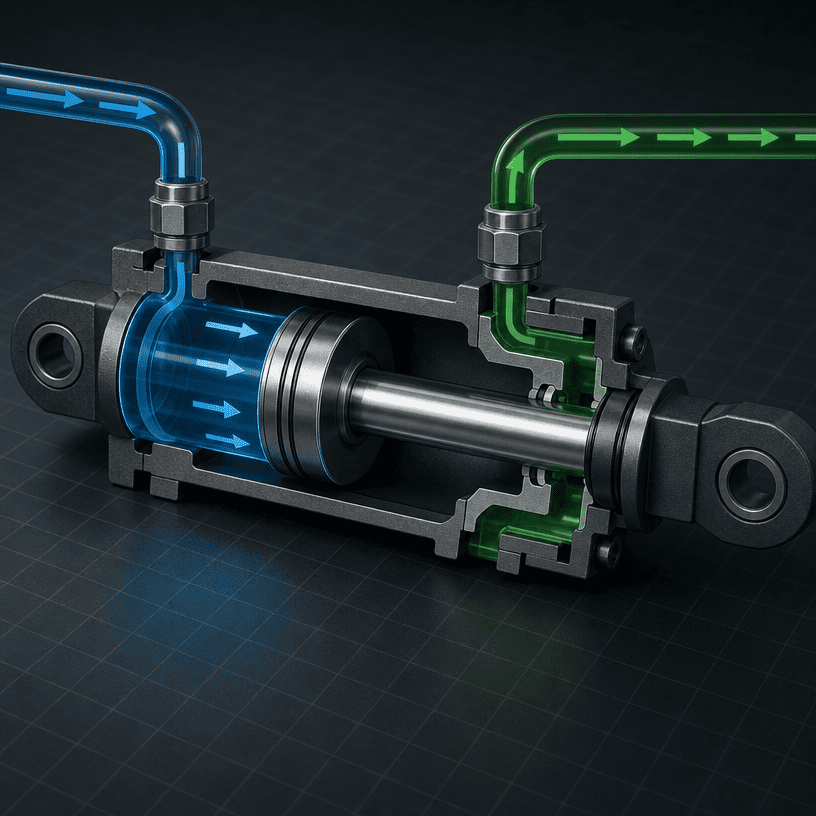

جب تیل کیپ اینڈ میں داخل ہوتا ہے تو بور ایکسٹینشن کے دوران استعمال ہونے والے پسٹن کے پورے علاقے کا تعین کرتا ہے۔ سرکلر پسٹن کے لیے:
ایک بڑے بور کو اسی رفتار سے حرکت کرنے کے لیے زیادہ تیل کی ضرورت ہوتی ہے۔ یہ ایک دیئے گئے دباؤ پر زیادہ طاقت فراہم کر سکتا ہے، لیکن یہ ہدف کی رفتار کے لیے بہاؤ کی ضرورت کو بھی بڑھاتا ہے۔
واپسی کے دوران، چھڑی بور کے حصے پر قبضہ کر لیتی ہے۔ مؤثر چھڑی کی طرف کا علاقہ ہے:
اسٹروک اس فاصلے کا تعین کرتا ہے جو پسٹن کو طے کرنا ہے۔ یہ ایک توسیع یا مراجعت کی تحریک کے لیے ضروری تیل کے حجم کا بھی تعین کرتا ہے۔ ایک لمبا اسٹروک ایک بڑا حجم اور بہاؤ کی طلب پیدا کرسکتا ہے یہاں تک کہ جب ہدف کی لکیری رفتار معمولی معلوم ہو۔
وہ بہاؤ استعمال کریں جو متعلقہ مشین کی نقل و حرکت کے دوران سلنڈر تک پہنچ سکے۔ پمپ نام پلیٹ کا بہاؤ ہمیشہ مفید سلنڈر کے بہاؤ سے یکساں نہیں ہوتا ہے۔ والو کھولنے، نلی کا قطر، فٹنگز، فلٹرز، پریشر معاوضہ کنٹرول، دوسرے ایکچیوٹرز کے ساتھ اشتراک اور انجن کی رفتار سلنڈر پر دستیاب بہاؤ کو تبدیل کر سکتی ہے۔
مستقل اکائیوں کے لیے، رفتار کا بنیادی تعلق یہ ہے:
v= Q ÷ A
یونٹ کی تبدیلی کو صحیح طریقے سے ہینڈل کیا جانا چاہیے۔ اگر رقبہ مربع انچ میں ہے اور بہاؤ گیلن فی منٹ میں ہے تو انچ فی سیکنڈ کا حساب لگانے سے پہلے گیلن فی منٹ کو کیوبک انچ فی سیکنڈ میں تبدیل کریں۔ ایک امریکی گیلن میں 231 کیوبک انچ ہوتا ہے، اس طرح:
میٹرک کام میں، کیوبک میٹر فی سیکنڈ اور مربع میٹر، یا لیٹر فی منٹ ایک مماثل تبدیلی کے ساتھ استعمال کریں۔ پہلے یونٹوں کو تبدیل کیے بغیر انچ پر مبنی رقبہ کو لیٹر فی منٹ کے ساتھ نہ ملائیں۔
ٹی_کنٹرولاس میں والو سوئچنگ، ایکسلریشن، ڈیلیریشن، ڈویل، بوجھ کی مصروفیت اور مشین کی ترتیب میں شامل کوئی بھی انتظار کی مدت شامل ہے۔ یہ سمجھنا محفوظ نہیں ہے کہ ایک مکمل سائیکل صرف توسیع کے وقت سے دو گنا ہے۔
فرض کریں کہ سنگل راڈ سلنڈر ہے:
یہ نظریاتی اسکریننگ اقدار ہیں۔ پمپ کی نقل مکانی کی تبدیلی، والو کنٹرول، دباؤ کے نقصانات، بوجھ کی حالت، نلی کی پابندیاں، کشننگ، رساو اور پروگرام شدہ رہائش کی وجہ سے مشین کا اصل وقت زیادہ ہو سکتا ہے۔ مثال HCIC پروڈکٹ کے لیے درجہ بندی یا ضمانت شدہ سائیکل کے وقت کی نمائندگی نہیں کرتی ہے۔
سنگل راڈ سلنڈر ایک طرف مکمل بور ایریا اور دوسری طرف کنڈلی ایریا استعمال کرتا ہے۔ مساوی بہاؤ پر، چھڑی کی طرف کا چھوٹا حصہ زیادہ نظریاتی رفتار پیدا کرتا ہے۔ مساوی دباؤ پر، یہ فل بور سائیڈ سے کم نظریاتی قوت بھی پیدا کرتا ہے۔
یہی وجہ ہے کہ OEM خریداروں کو صرف "سلنڈر کی رفتار" کے بارے میں پوچھنے کے بجائے علیحدہ توسیع اور مراجعت کی اقدار کی درخواست کرنی چاہیے۔
ایک دشاتمک والو دو سمتوں کو مختلف طریقے سے میٹر کر سکتا ہے۔ کاؤنٹر بیلنس والوز، فلو کنٹرول، لوڈ سینسنگ سرکٹس، واپسی کی پابندیاں اور بیک پریشر حقیقی حرکت کو بدل سکتے ہیں۔ سلنڈر کی رفتار کے حساب سے اس بات کی نشاندہی کرنی چاہیے کہ آیا فلو ویلیو پمپ فلو، والو آؤٹ لیٹ فلو یا ماپا ہوا سلنڈر پورٹ فلو ہے۔
لفٹنگ ربط مختلف مکینیکل زاویوں سے گزر سکتا ہے۔ ایک کمپیکٹر یا ایجیکٹر بدلتی ہوئی مزاحمت کا سامنا کر سکتا ہے۔ ایک پکڑنے والا تیز کر سکتا ہے، مواد سے رابطہ کر سکتا ہے اور پھر بوجھ کے خلاف پکڑ سکتا ہے۔ یہ واقعات دباؤ کو متاثر کرتے ہیں اور کنٹرول سسٹم کے بہاؤ کو کم کرنے یا محفوظ آپریٹنگ حالت میں داخل ہونے کا سبب بن سکتے ہیں۔
ایک کشن، فلو کنٹرول والو یا الیکٹرانک ریمپ سفر کے اختتام کے قریب رفتار کو کم کر سکتا ہے۔ یہ سلنڈر اور مشین کی حفاظت کر سکتا ہے، لیکن اس کا مطلب ہے کہ سائیکل کے اوسط وقت کا حساب صرف بغیر تکیے کے درمیانی اسٹروک کی رفتار سے نہیں لگایا جاتا ہے۔ ڈیزائنر کو تیز رفتار سفر، کنٹرول شدہ سست روی اور رہائش کے وقت کو الگ کرنا چاہیے جب سائیکل کے وقت کا ہدف اہم ہو۔
ایک مفید سائز کا جائزہ مشین کی ضرورت سے پیچھے کام کرتا ہے:
1. مطلوبہ حرکت کی وضاحت کریں:ریکارڈ اسٹروک، ٹارگٹ ایکسٹینشن ٹائم، ٹارگٹ ریٹریکشن ٹائم اور کل سائیکل ٹائم۔
2. دونوں مؤثر علاقوں کا حساب لگائیں:مکمل بور سمت کے لیے بور ایریا اور راڈ سائیڈ کے لیے کنڈلی ایریا استعمال کریں۔
3. مطلوبہ بہاؤ کا حساب لگائیں:v = Q ÷ A کو Q = v × A سے دوبارہ ترتیب دیں، پھر نتیجہ کو منتخب یونٹ سسٹم میں تبدیل کریں۔
4. اسی آپریٹنگ حالت میں فورس چیک کریں:بہاؤ کی رفتار کو کنٹرول کرتا ہے؛ دباؤ اور مؤثر علاقے کنٹرول نظریاتی قوت.
5. پمپ ڈیوٹی کا جائزہ لیں:اس بات کی تصدیق کریں کہ پمپ لوڈ کے ذریعہ مانگے گئے دباؤ پر مطلوبہ بہاؤ فراہم کرسکتا ہے۔
6. مشترکہ افعال چیک کریں:اس بات کا تعین کریں کہ آیا کوئی دوسرا ایکچیویٹر، والو یا کولنگ فنکشن اسی پمپ کے بہاؤ کو استعمال کرتا ہے۔
7. لائن کے سائز کا جائزہ لیں:نلی اور بندرگاہ کی پابندیاں دستیاب بہاؤ کو کم کر سکتی ہیں اور گرمی کی پیداوار کو بڑھا سکتی ہیں۔
8. والو اور کشن کے رویے کو چیک کریں: تصدیق کریں کہ والو مطلوبہ بہاؤ کو میٹر کر سکتا ہے اور کشن بوجھ اور رفتار کے لیے موزوں ہے۔
9. حقیقی سائیکل کے وقت کی پیمائش کریں:نمائندہ بوجھ اور درجہ حرارت کے تحت الگ الگ توسیع اور مراجعت کی جانچ کریں۔

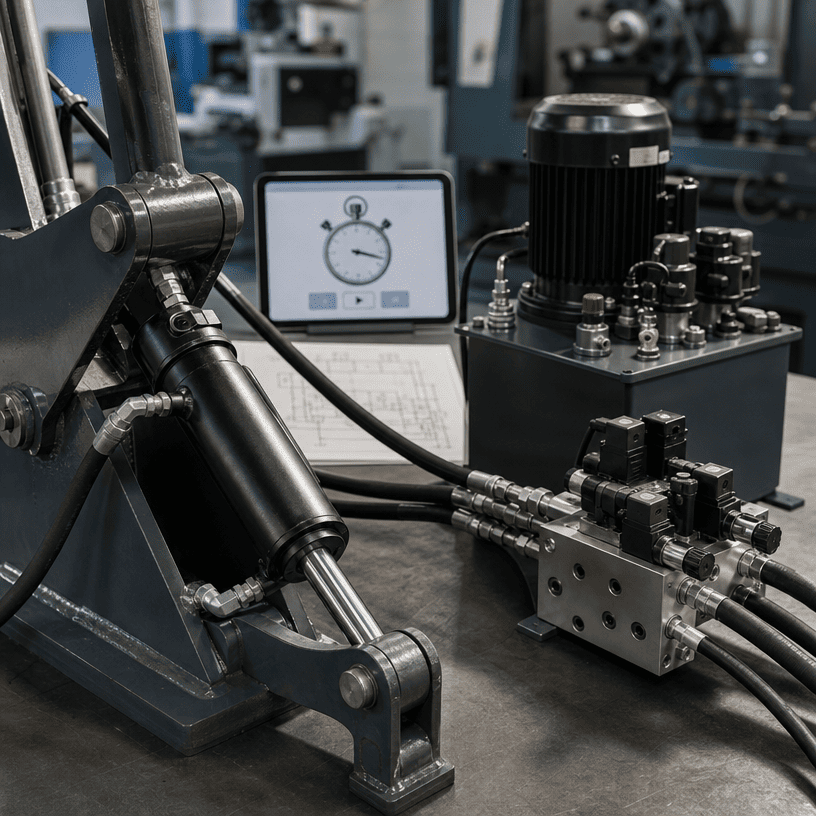

10. حتمی ڈیزائن کی تصدیق کریں:رہائی سے پہلے سلنڈر، HPU، والو، نلی اور ساخت کا ایک نظام کے طور پر جائزہ لیں۔
اقتباس کی درخواست کرنے سے پہلے، ان سوالات کے جوابات تیار کریں:
یہ تفصیلات سلنڈر کے مسئلے کو HPU، والو، نلی، کنٹرول یا مکینیکل ترتیب کے مسئلے سے الگ کرنے میں مدد کرتی ہیں۔
پمپ کئی افعال فراہم کر سکتا ہے، اور بہاؤ انجن کی رفتار یا کنٹرول منطق کے ساتھ بدل سکتا ہے۔ سلنڈر کی اصل حرکت کے دوران دستیاب بہاؤ کا استعمال کریں۔
پسپائی سنگل راڈ سلنڈر میں ایک مختلف علاقہ استعمال کرتی ہے۔ ایک ایسا ڈیزائن جو ایکسٹینشن کیلکولیشن کو پاس کرتا ہے پھر بھی واپسی کے وقت کی ضرورت سے محروم رہ سکتا ہے۔
کشننگ اور ریمپ کنٹرول سائیکل کا حصہ ہیں۔ انہیں اس وقت شامل کیا جانا چاہئے جب خریدار کے پاس پیداواری وقت کا سخت ہدف ہو۔
ایک بڑا بور طاقت کو بڑھا سکتا ہے لیکن تیل کے حجم اور بہاؤ کی طلب کو بھی بڑھاتا ہے۔ اگر پمپ کو تبدیل نہیں کیا جاتا ہے، تو سلنڈر زیادہ آہستہ حرکت کر سکتا ہے۔
ایک نظریاتی فارمولہ ہر دباؤ میں کمی، بوجھ کی تبدیلی یا کنٹرول کی کارروائی کا حساب نہیں رکھتا۔ سائیکل کے وقت کے حتمی فیصلے کے لیے مشین کے مکمل ڈیٹا کی بنیاد پر جانچ یا مینوفیکچرر کے جائزے کی ضرورت ہوتی ہے۔
ہائیڈرولک سلنڈر کی رفتار کا حساب کتاب اور ہائیڈرولک سلنڈر سائیکل کا وقت پمپ کے بہاؤ سے زیادہ پر منحصر ہے۔ بور ایریا، راڈ سائیڈ ایریا، اسٹروک، والو کا رویہ، پریشر کی حالت، نلی کی پابندیاں، بوجھ میں تبدیلی اور اسٹروک کے اختتام پر کنٹرول سبھی نتائج کو متاثر کرتے ہیں۔
ایک OEM خریدار کے لیے، سب سے مفید درخواست صرف "ایک تیز سلنڈر کا حوالہ" نہیں ہے۔ ہدف کی توسیع اور پیچھے ہٹنے کے اوقات، سلنڈر میں دستیاب بہاؤ، بوجھ کے نیچے دباؤ، اسٹروک، بڑھتے ہوئے جیومیٹری اور مشین کی ترتیب فراہم کریں۔ HCIC پھر جائزہ لے سکتا ہے کہ آیا سلنڈر اور ہائیڈرولک پاور یونٹ کو مکمل موشن سسٹم کے طور پر سائز کیا جا رہا ہے۔
HCIC، جسے Jinan Huachen Industrial Co., Ltd. کے نام سے بھی جانا جاتا ہے، ہائیڈرولک سلنڈر، ہائیڈرولک پاور یونٹس اور گاڑیوں، کچرے کو سنبھالنے، تعمیراتی اور صنعتی آلات کے لیے متعلقہ ہائیڈرولک اجزاء تیار اور تیار کرتا ہے۔ مکمل مشین کے ڈیزائن اور قابل اطلاق حفاظتی تقاضوں کے خلاف حتمی مناسبیت کی جانچ کی جانی چاہئے۔
