ہائیڈرولک سلنڈر بکلنگ کیلکولیشنز: اسٹروک کی لمبائی ریٹیڈ پش فورس کو کیوں اوور رائیڈ کرتی ہے

I. خطرہ: جب "3,000 psi" سلنڈر 1,200 psi پر ناکام ہوجاتا ہے

 ہائیڈرولک ڈیزائن میں ایک عام اور مہنگی غلطی سلنڈر پش فورس کا خالصتاً ہائیڈرولک پریشر اور پسٹن ایریا کا استعمال کرتے ہوئے حساب لگانا ہے۔

                                                                           F = P × اپسٹن

اس سادہ فارمولے کے تحت، 3,000 psi پر 4 انچ کا بور سلنڈر تقریباً 37,700 lbs (167.7 kN) زور کے ساتھ دھکا دے گا۔ اگر سلنڈر اسٹروک صرف 12 انچ ہے، تو چھڑی آسانی سے اس بوجھ کو سنبھال لیتی ہے۔

تاہم، اسی سلنڈر کو 60‑انچ یا 80‑انچ کے اسٹروک تک پھیلائیں، اور اسی 37,700 lbs کا کمپریسیو تھرسٹ لگانے سے پسٹن کی چھڑی ٹوتھ پک کی طرح ٹوٹ جائے گی یا مستقل طور پر جھک جائے گی — اکثر جب سسٹم کا دباؤ صرف 1,500 سے psi تک پہنچ جاتا ہے۔

یہ تباہ کن ناکامی موڈ مادی تناؤ کی پیداوار کی ناکامی نہیں ہے۔ یہ لچکدار کالم بکلنگ ہے. لانگ اسٹروک ایپلی کیشنز میں، پتلی پسٹن راڈ کا ساختی استحکام بیرل کے دباؤ کی درجہ بندی کو مکمل طور پر اوور رائیڈ کرتا ہے۔

II کی طبیعیاتہائیڈرولک سلنڈربکلنگ: یولر کا کالم تھیوری

جب ایکہائیڈرولک سلنڈرکمپریسیو بوجھ کے نیچے پھیلی ہوئی ہے، اسمبلی ایک لمبے، پتلے ساختی کالم کی طرح برتاؤ کرتی ہے۔ پس منظر میں عدم استحکام پیدا ہونے سے پہلے ایک پتلا کالم جس زیادہ سے زیادہ نظریاتی کمپریسیو بوجھ کو برقرار رکھ سکتا ہے اس پر یولر کے کریٹیکل بکلنگ فارمولے کے ذریعے کنٹرول کیا جاتا ہے:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

کہاں:

• Fcr = کریٹیکل یولر بکلنگ بوجھ (N یا lbf)
• E = چھڑی کے مواد کی لچک کا ماڈیولس (عام کاربن/الائے اسٹیل کے لیے، E ≈ 200 سے 210 GPa یا 29 × 10⁶ psi)
• I = ٹھوس گول راڈ کراس سیکشن (m⁴ یا in⁴) کی جڑتا کا رقبہ لمحہ
• L = بڑھتے ہوئے پوائنٹس کے درمیان تنصیب کا کل توسیعی فاصلہ (m یا in)
• K = سلنڈر بڑھتے ہوئے حالات پر مبنی کالم کی لمبائی کا موثر عنصر
• Le = K · L = مؤثر بکلنگ لمبائی

III ٹھوس سلاخوں کے لیے جڑت کے لمحے کا حساب لگانا:

قطر کی ٹھوس گول پسٹن راڈ کے لیے dr:

                                                                            I = π dr⁴ / 64

نوٹ کریں کہ جڑتا کا لمحہ چھڑی کے قطر (dr⁴) کی چوتھی طاقت پر منحصر ہے۔ اس کا مطلب ہے کہ چھڑی کے قطر میں معمولی اضافہ بکلنگ مزاحمت میں زبردست اضافہ پیدا کرتا ہے:

• چھڑی کے قطر کو 2.0 انچ سے 2.5 انچ تک بڑھانا (قطر میں 25% اضافہ) 144% (2.44×) تک بکلنگ مزاحمت کو بڑھاتا ہے۔

چہارم محفوظ ورکنگ بوجھ اور تجویز کردہ حفاظتی عوامل کا حساب لگانا

کبھی نہیں چلائیں aہائیڈرولک سلنڈراس کی اہم بکلنگ حد Fcr کے قریب۔ حقیقی دنیا کے آپریشن میں،ہائیڈرولک سلنڈرچھوٹی سنکی خصوصیات، معمولی پن پلے، ایکسلریشن اسپائکس، اور ناگزیر سائیڈ بوجھ کا تجربہ کریں۔

قابل اجازت ڈیزائن تھرسٹ فالو میں ایک سخت حفاظتی عنصر Sf شامل ہونا چاہیے:

                                                                           Fallow = Fcr / Sf

تجویز کردہ حفاظتی عنصر کے رہنما خطوط:

• سٹیشنری انڈسٹریل مشینیں (صاف، گائیڈڈ): کم از کم Sf ≥ 2.5 سے 3.0
• جنرل موبائل مشینری (ڈمپ ٹریلرز، لوڈرز، فضلہ کا سامان): کم از کم Sf ≥ 3.0 سے 3.5
• ہائی رسک / پرسنل لفٹنگ (فضائی پلیٹ فارم، بوم ٹرک، موبائل کرین): کم از کم Sf ≥ 3.5 سے 4.5

V. پتلا پن کا تناسب اور جانسن کے فارمولے میں تبدیلی

یولر کا فارمولا خالصتاً لچکدار موڑنے کا تصور کرتا ہے اور یہ صرف پتلے کالموں کے لیے درست ہے جہاں پتلی پن کا تناسب λ کالم ٹرانزیشن تھریشولڈ λc سے زیادہ ہے۔

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

جہاں rg = √I/A = dr / 4 gyration کا رداس ہے۔

عام 1045 یا 4140 کروم اسٹیل کے لیے، ٹرانزیشن تھریشولڈ λc ≈ 85 سے 105:

• اگر λ > λc (لمبی پتلی سلاخیں): یولر کا فارمولا استعمال کریں (لچکدار عدم استحکام سے ناکامی)۔
• اگر λ ≤ λc (مختصر سے درمیانے درجے کی سلاخوں): جانسن کا پیرابولک فارمولہ یا معیاری پیداوار کی طاقت (کمپریسیو پیداوار یا غیر لچکدار بکلنگ سے ناکامی) استعمال کریں۔

VI 4 عام OEM انجینئرنگ نگرانی جو جھکی ہوئی سلاخوں کا سبب بنتی ہے۔

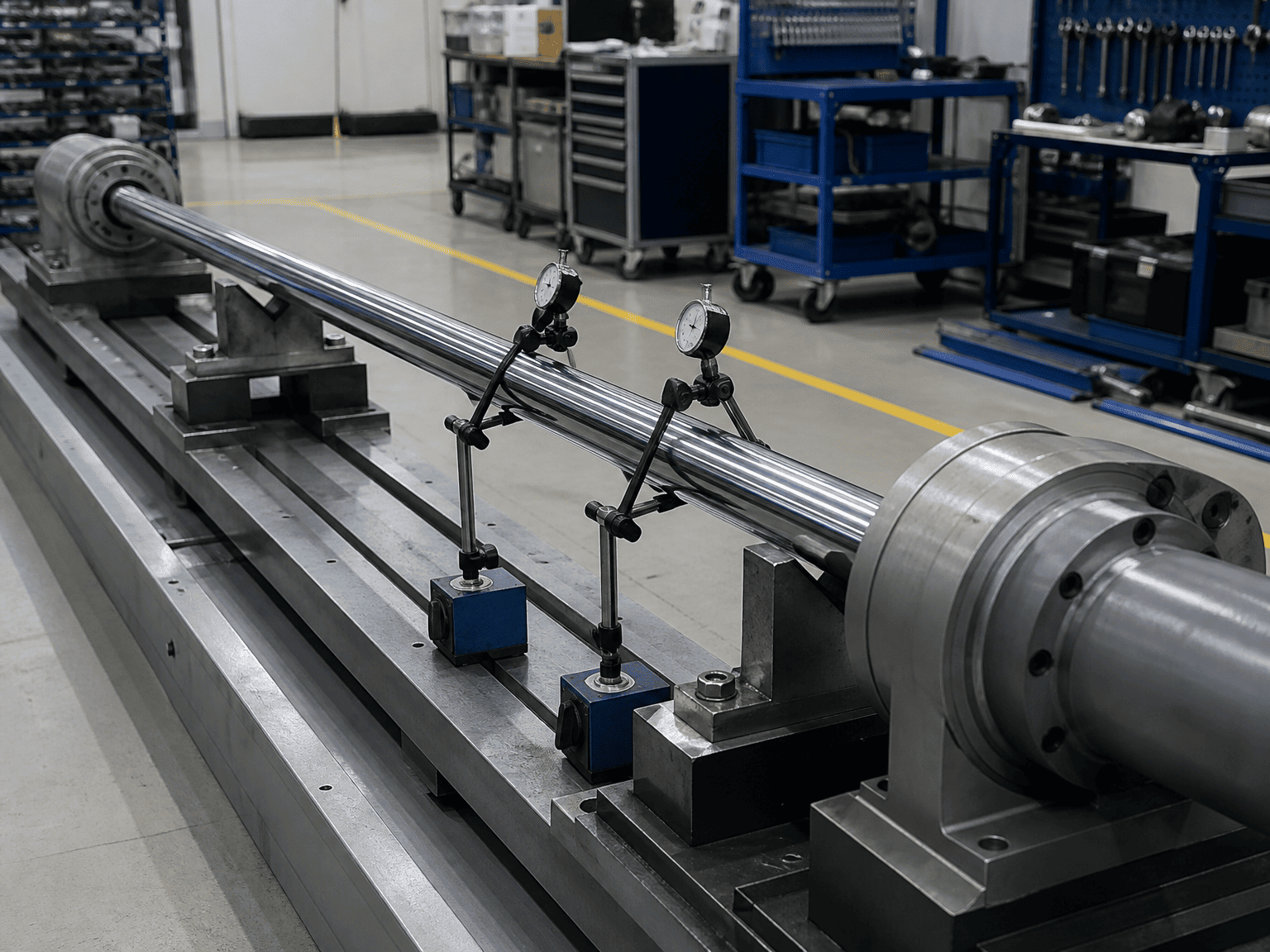

1. مکمل طور پر توسیع شدہ لمبائی کے بجائے پیچھے ہٹی ہوئی لمبائی پر بکلنگ کا حساب لگانا:سب سے زیادہ خطرناک لمحہ اس وقت ہوتا ہے جب راڈ 100% اسٹروک پر ہوتا ہے جہاں L زیادہ سے زیادہ ہوتا ہے۔
2. مردہ وزن کے تحت افقی سیگ کو نظر انداز کرنا:لمبے افقی سلنڈروں پر (> 2 میٹر اسٹروک)، بھاری کروم راڈ کشش ثقل کے نیچے تھوڑا سا جھک جاتا ہے، جس سے بلٹ ان سنکی لوڈنگ ہوتی ہے جو بکلنگ کو تیز کرتی ہے۔
3. یہ فرض کرنا کہ پن ماؤنٹس بغیر رگڑ کے رہتے ہیں:وقت گزرنے کے ساتھ، زنگ آلود یا غیر گریزڈ پیوٹ پن پکڑتے ہیں، ایک پیوٹ ماؤنٹ کو جزوی طور پر بند، ٹارک سے دباؤ والے جوائنٹ میں تبدیل کرتے ہیں جو موڑنے کے لمحات کو اکساتا ہے۔
4. تخلیق نو کے سرکٹس کو نظر انداز کرنا:تفریق / تخلیق نو کے سرکٹس کیپ اور راڈ دونوں اطراف کو مکمل پمپ پریشر کے تابع کرتے ہیں، ساختی مارجن کو کم کرتے ہوئے مکمل کالم پش فورس کو برقرار رکھتے ہیں۔

VII HCIC کے ساتھ لانگ اسٹروک سلنڈر کا سائز کرتے وقت کیا بھیجا جائے۔

HCIC انجینئرز سے مکمل بکلنگ تصدیق اور FEA کالم کا جائزہ لینے کے لیے، فراہم کریں:

1. آپریٹنگ سلنڈر بور، اسٹروک، اور زیادہ سے زیادہ ہائیڈرولک ریلیف پریشر
2. مشین چڑھنے والی جیومیٹری اور پیوٹ بریکٹ ڈرائنگ (کے فیکٹر کی تصدیق کے لیے)
3. بڑھتے ہوئے واقفیت (افقی، عمودی دھکا اوپر/نیچے، یا کونیی قوس)
4. بیرونی رہنمائی کی رکاوٹیں (مفت غیر رہنمائی بوجھ بمقابلہ صحت سے متعلق لکیری سلائیڈ ریلز)
5. ڈیوٹی سائیکل، آپریٹنگ سائیکل کی رفتار، اور ماحولیاتی حالات

VIII ہیوی ڈیوٹی انجینئرنگ اور کسٹم سلنڈرز کے لیے HCIC کے ساتھ شراکت دار

HCIC دنیا بھر میں بھاری موبائل اور صنعتی آلات کے لیے تصدیق شدہ ہائیڈرولک انجینئرنگ، 3D CAD ماڈلنگ، اور کسٹم سلنڈر مینوفیکچرنگ فراہم کرتا ہے۔
