A ہائیڈرولک سلنڈرہائیڈرولک سرکٹ نارمل ظاہر ہونے پر بھی غیر مستحکم حرکت، ناہموار لوڈنگ یا بار بار سیل کو پہنچنے والے نقصان کو ترقی دے سکتا ہے۔ اس کی وجہ بڑھتے ہوئے ہارڈویئر میں ہو سکتی ہے: ایک پہنا ہوا پن، ایک بڑا کلیویس ہول، ایک ڈھیلا جھاڑی یا ایک ایسی تنصیب جو اب مکمل ورکنگ آرک کے ساتھ منسلک نہیں ہے۔
یہ گائیڈ بتاتا ہے کہ کس طرح بحالی کی ٹیمیں اور OEM خریدار مرمت کی کٹ یا متبادل سلنڈر کا آرڈر دینے سے پہلے سلنڈر کے بڑھتے ہوئے پوائنٹس کا معائنہ کر سکتے ہیں۔ توجہ سلنڈر اور مشین کے درمیان مکینیکل کنکشن ہے، نہ کہ عام ہائیڈرولک پریشر یا بہاؤ کی تشخیص۔

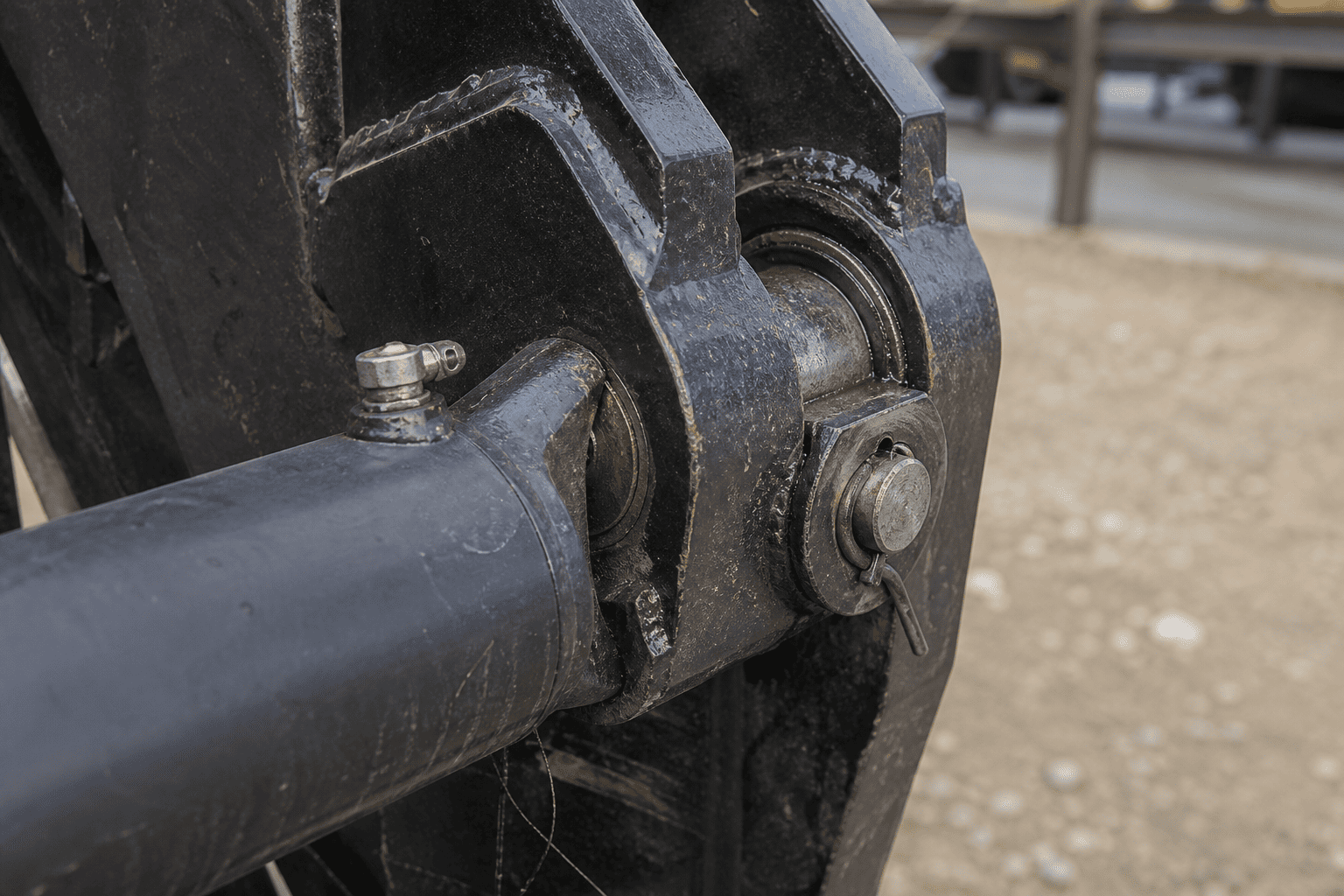

سلنڈر تنہائی میں کام نہیں کرتا ہے۔ اس کی چھڑی اور بیرل پنوں، کلیویز، لگز، ٹرنیئنز، بریکٹ یا دیگر بڑھتے ہوئے فیچرز کے ذریعے مشین سے جڑے ہوتے ہیں۔ یہ پرزے کام کرنے والی قوت کو منتقل کرتے ہیں جبکہ سلنڈر کو اس کے ڈیزائن کردہ آرک سے گزرنے دیتے ہیں۔
کنکشن ختم ہونے پر، سلنڈر مطلوبہ سینٹر لائن پر نہیں رہ سکتا ہے۔ اس کے بعد مشین چھڑی، غدود، گائیڈ، ٹیوب یا بڑھتے ہوئے بریکٹ پر اضافی حرکت اور رابطہ رکھ سکتی ہے۔ ایک نئی مہر یا نیا سلنڈر مسئلہ حل نہیں کر سکتا ہے اگر مشین کی طرف کا کنکشن سروس میں رہتا ہے۔
پارکر کے سلنڈر سیفٹی گائیڈ میں کہا گیا ہے کہ چھڑی اور اس کے میٹنگ مشین کے اجزاء کو توسیعی اور پیچھے ہٹی ہوئی دونوں جگہوں پر مناسب سیدھ میں رکھا جانا چاہیے۔ یہ یہ بھی تجویز کرتا ہے کہ کلیویس ماونٹڈ سلنڈر دونوں سروں پر پن سنٹرل لائنوں کے ساتھ متوازی ہوں اور سلنڈر کو مداخلت کے لیے اس کے ورکنگ آرک کے ذریعے چیک کیا جائے۔ یہ تنصیب اور حفاظت کے اصول ہیں۔ حتمی حدیں سلنڈر اور مشین بنانے والے سے ہونی چاہئیں۔

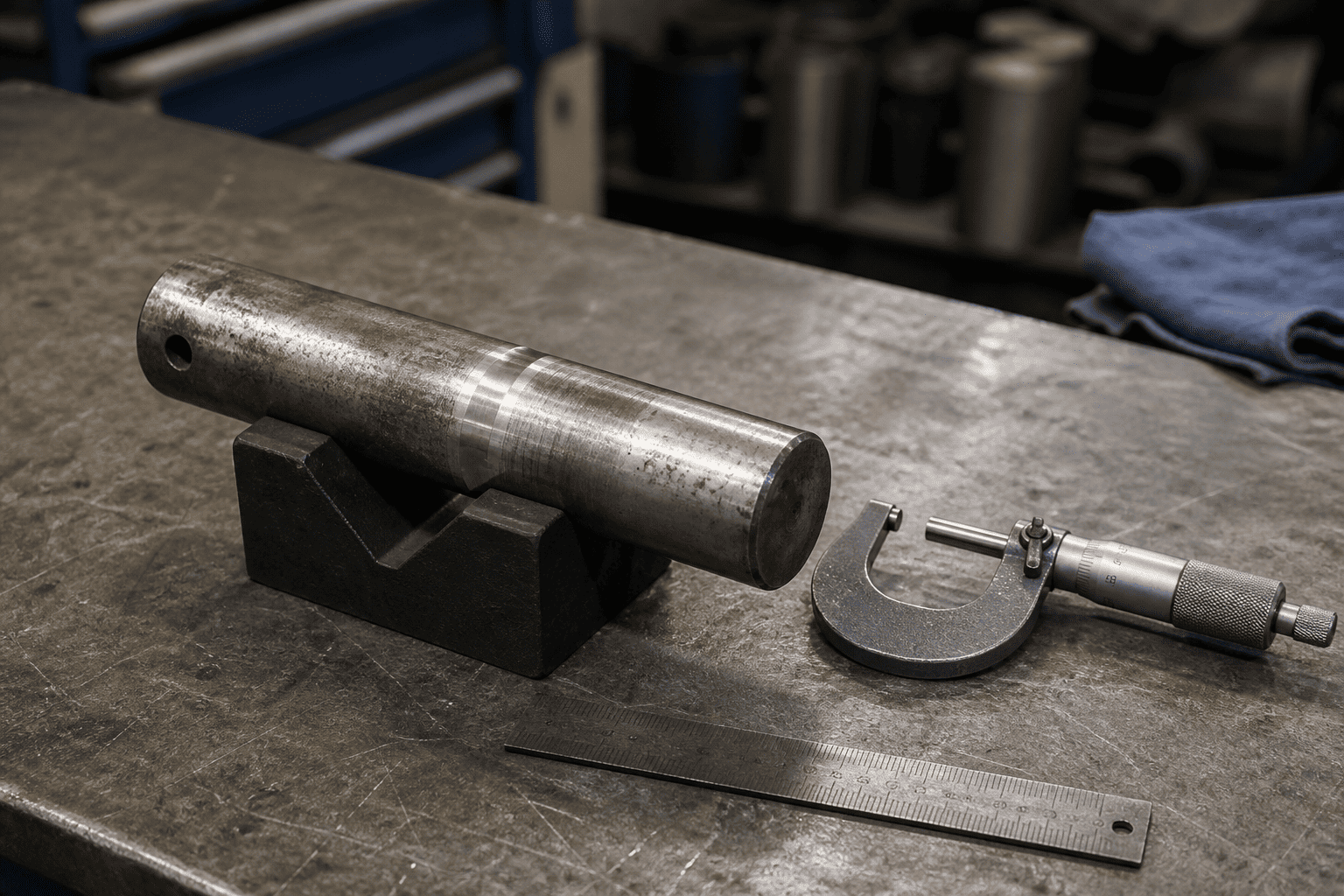

اسکورنگ، نالیوں، سنکنرن، فلیٹ دھبوں اور ایک طرف مرتکز پہننے والے بینڈ کے لیے پن کا معائنہ کریں۔ ایک پن جس میں اب کوئی گول، مستحکم بیئرنگ سطح نہیں ہے مشین کے ممبر کے جواب دینے سے پہلے سلنڈر آنکھ کو حرکت دے سکتی ہے۔
پن کا فیصلہ صرف اس بات سے نہ کریں کہ آیا اسے اب بھی ہٹایا جا سکتا ہے۔ ایک پن اپنی جگہ پر رہ سکتا ہے جب کہ اس کی کام کرنے والی سطح، برقرار رکھنے والی خصوصیت یا جھاڑیوں کے ساتھ فٹ ہونے کی حالت پہلے ہی خراب ہو چکی ہے۔
جھاڑی اندرونی طور پر پہن سکتی ہے، اپنی رہائش میں ڈھیلی پڑ سکتی ہے یا تنصیب کے دوران خراب ہو سکتی ہے۔ بشنگ اور سلنڈر آنکھ یا بریکٹ کے درمیان حرکت کے لیے چیک کریں، نہ صرف پن اور بشنگ کے درمیان حرکت۔
اگر جھاڑی دیکھ بھال سے پاک قسم ہے تو، سازوسامان بنانے والے کی تنصیب کی ہدایات پر عمل کریں۔ چکنائی شامل نہ کریں یا سطح کے علاج کو تبدیل نہ کریں جب تک کہ مخصوص ڈیزائن اس کی اجازت نہ دے۔
ڈھیلے پن کے ساتھ طویل حرکت کرنے کے بعد سلنڈر کی آنکھ یا کلیوس بڑا، ٹیپرڈ یا بیضوی بن سکتا ہے۔ اسے اکثر انڈے کی شکل کا سوراخ کہا جاتا ہے۔ صرف پن کو تبدیل کرنے سے بوجھ کے راستے کو غلط طریقے سے چھوڑتے ہوئے عارضی طور پر نظر آنے والے کھیل کو کم کیا جا سکتا ہے۔
ایک سے زیادہ سمتوں اور ایک سے زیادہ جگہوں پر سوراخ کی پیمائش کریں۔ ایک بصری گول شکل ایک اہم مرمت کے فیصلے کے لیے کافی ثبوت نہیں ہے۔
گمشدہ واشر، ڈھیلا رکھنے والا، خراب اسنیپ رِنگ، پہنی ہوئی کیپر پلیٹ یا مسخ شدہ بریکٹ پن کو ایک طرف چلنے کی اجازت دے سکتا ہے۔ مکمل برقرار رکھنے کے انتظامات اور بریکٹ کے چہروں کی حالت چیک کریں جو لیٹرل پوزیشن کو کنٹرول کرتے ہیں۔
ایک متبادل سلنڈر کو بریکٹ میں نصب نہیں کیا جانا چاہئے جو پن کو اس کی ڈیزائن کردہ پوزیشن میں نہیں رکھ سکتا ہے۔
مندرجہ ذیل ترتیب فیلڈ پلاننگ گائیڈ ہے۔ مشین بنانے والے کے لاک آؤٹ، بلاکنگ اور ذخیرہ شدہ توانائی کے طریقہ کار کو ترجیح دی جاتی ہے۔
ہائیڈرولک انرجی کو الگ کریں، مناسب مکینیکل سپورٹ کے ساتھ ابھرے ہوئے یا معلق ڈھانچے کو محفوظ کریں، اور غیر متوقع حرکت کو روکیں۔ ہائیڈرولک سلنڈر کو معائنہ کے دوران اٹھائے جانے والے بوجھ کے لیے واحد سہارا نہیں سمجھا جانا چاہیے۔
جدا کرنے سے پہلے، نوٹ کریں کہ مسئلہ کب ظاہر ہوتا ہے:
یہ علامت بڑھتے ہوئے مسئلے کو خالصتاً ہائیڈرولک کنٹرول کے مسئلے سے الگ کرنے میں مدد کرتی ہے، حالانکہ یہ پیمائش کی جگہ نہیں لیتا ہے۔
بے گھر ریٹینرز، پالش کانٹیکٹ بینڈز، فریٹنگ کے نشانات، زنگ آلود دھول، پھٹے ہوئے ویلڈز، بریکٹ کی حرکت اور ایک پن تلاش کریں جو اب مرکز میں نہ ہو۔ اگر نقل و حرکت کا شبہ ہو تو پن، واشر اور بریکٹ کی متعلقہ پوزیشن کو نشان زد کریں۔
ایک چوٹکی پوائنٹ کو چیک کرنے کے لیے انگلی کا استعمال نہ کریں یا سلنڈر آنکھ اور کلیوس کے درمیان ہاتھ نہ رکھیں۔
مشین کو محفوظ کرنے کے بعد، سامان کے طریقہ کار کے مطابق پن کو ہٹا دیں۔ پن، بشنگ، سلنڈر آئی اور بریکٹ کی سطحوں کو اجزاء کے مواد اور سائٹ کے قوانین کے ساتھ ہم آہنگ طریقہ سے صاف کریں۔
ہٹائے گئے حصوں کو ایک ساتھ رکھیں اور ان کی اصل جگہ کی نشاندہی کریں۔ معائنہ کے ریکارڈ مکمل ہونے سے پہلے سلنڈر کے ایک سرے سے پن کو دوسری پوزیشن سے پن کے ساتھ نہیں ملایا جانا چاہیے۔

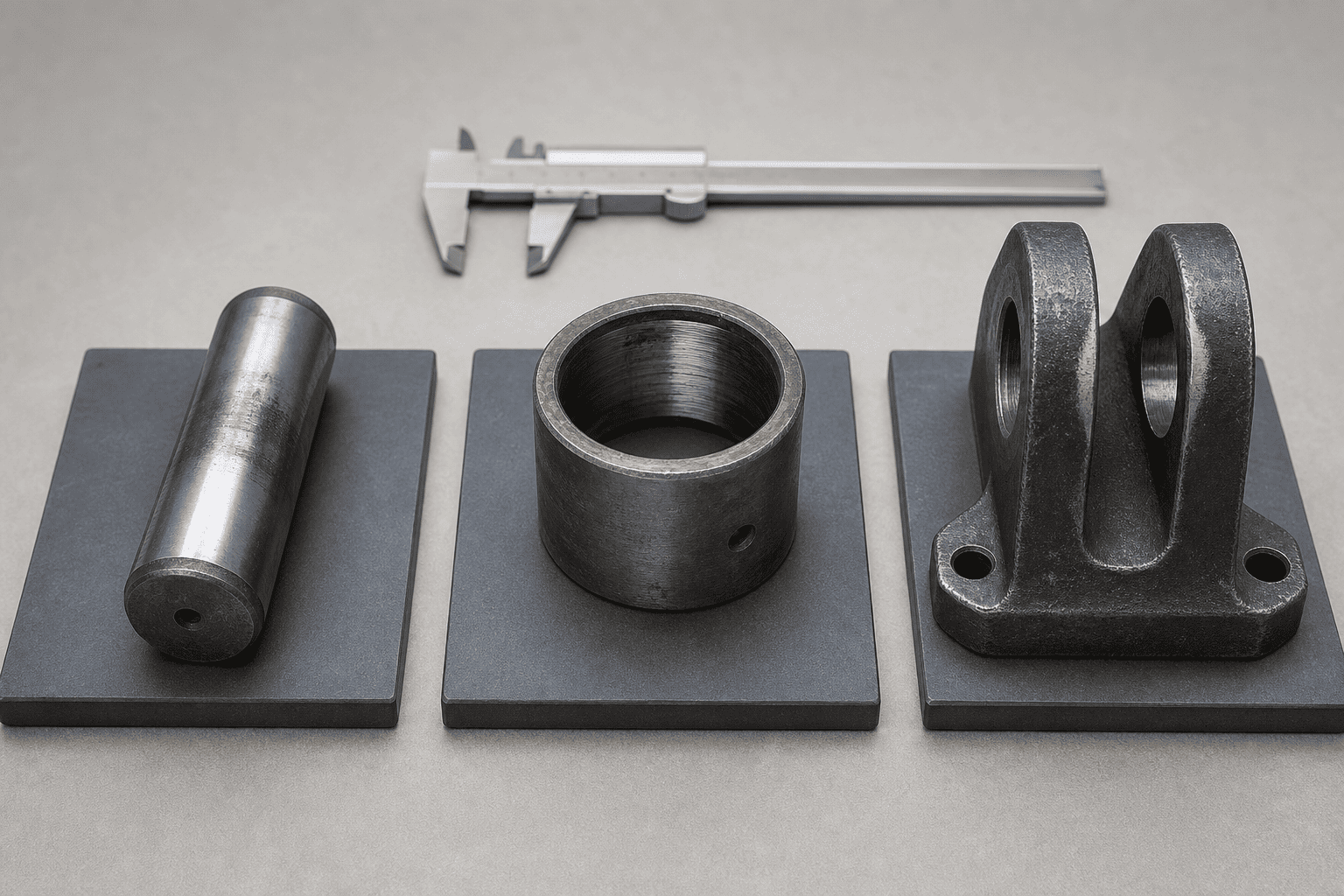

برائے نام پن کا قطر، کئی پوائنٹس پر اصل پن کا قطر، قطر کے اندر جھاڑنا، باہر کا قطر جہاں متعلقہ ہو، اور سلنڈر آنکھ اور کلیویس ہول کی حالت ریکارڈ کریں۔
یہ بھی چیک کریں:
ایک عالمگیر لباس کی حد ایجاد نہ کریں۔ حتمی قبول/مسترد کے فیصلے کے لیے آلات کی ڈرائنگ، سلنڈر بنانے والے کی تفصیلات یا مرمت کا منظور شدہ معیار استعمال کریں۔
مشین کی جیومیٹری کو پیچھے ہٹائے گئے اور توسیع شدہ پوزیشنوں پر، یا محفوظ دیکھ بھال کے طریقہ کار کے ذریعہ اجازت دی گئی اصل آخری پوزیشنوں پر دوبارہ چیک کریں۔ سلنڈر کو کھینچ کر، دبا کر یا دباؤ ڈال کر پوزیشن پر مجبور نہیں کیا جانا چاہیے۔

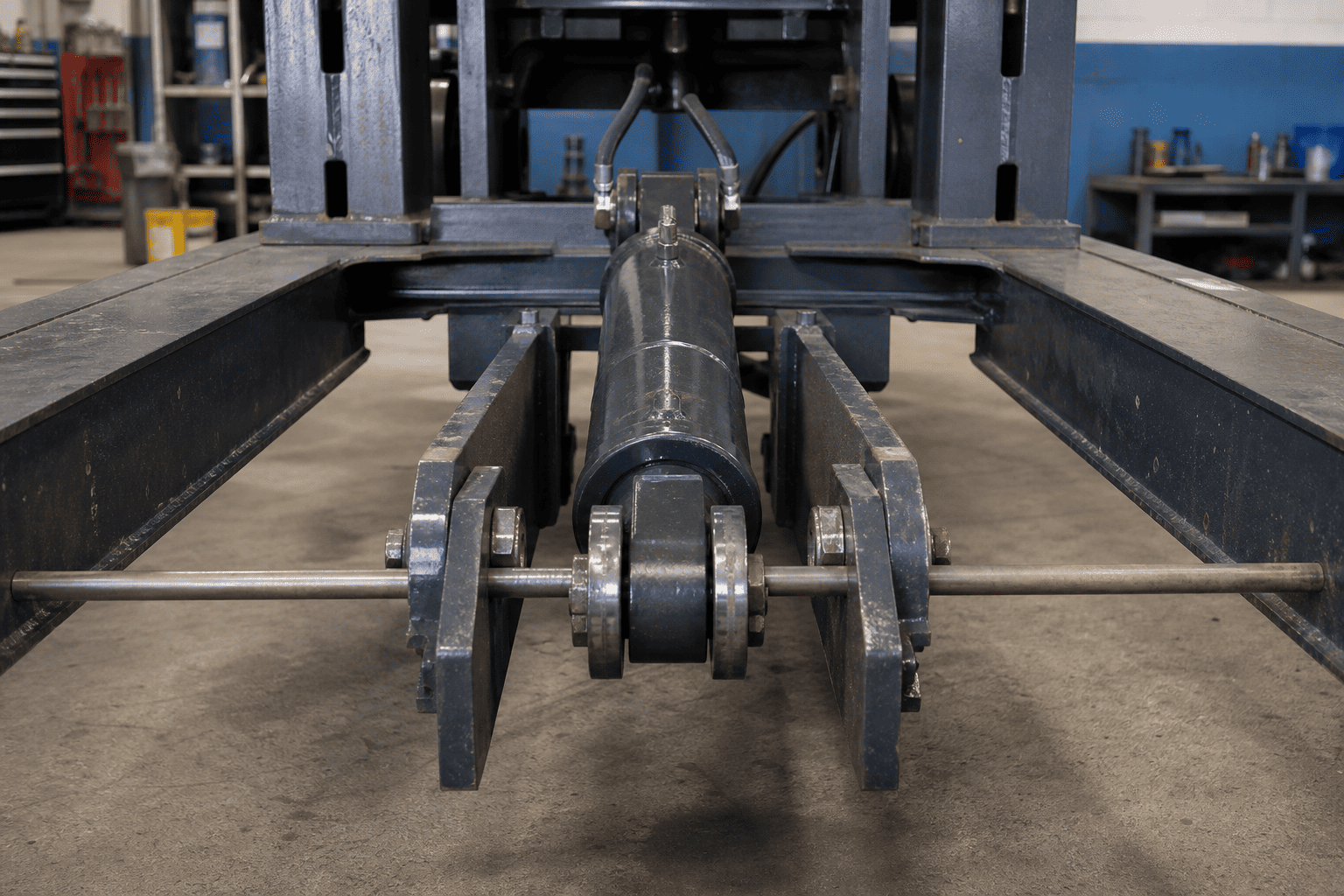

تصدیق کریں کہ دو ماؤنٹنگ پن سینٹرلائنز متوازی رہیں جہاں بڑھتے ہوئے ڈیزائن کو متوازی پیوٹنگ کی ضرورت ہوتی ہے۔ بریکٹ، گارڈز، ہوزز، فریم ممبرز اور دیگر حرکت پذیر حصوں کے ساتھ رابطے کی جانچ کریں۔
| # | مشاہدہ | ممکنہ وجہ / اشارہ |
|---|---|---|
| 1 | پن کے ایک طرف پالش بینڈ ہوتا ہے۔ | ناہموار رابطہ، سیدھ میں تبدیلی یا بریکٹ کی حرکت |
| 2 | ورکنگ زون میں پن چھوٹا ہے۔ | پن پہننا، ناکافی برقرار رکھنا یا بوجھ کے نیچے حرکت کرنا |
| 3 | جھاڑی اس کے گھر میں گھومتی ہے۔ | ڈھیلا فٹ، خراب ہاؤسنگ یا غلط تنصیب |
| 4 | Clevis سوراخ بیضوی یا tapered ہے | کلیئرنس یا ڈھیلے پن کے ساتھ جاری آپریشن |
| 5 | زنگ آلود دھول یا باریک دھاتی ملبہ موجود ہے۔ | فریٹنگ، سنکنرن، ناکافی تحفظ یا رشتہ دار حرکت |
| 6 | برقرار رکھنے والا جھکا ہوا ہے یا بار بار ڈھیلا ہو جاتا ہے۔ | پن واک، بریکٹ حرکت یا برقرار رکھنے کا غلط انتظام |
| 7 | راڈ گائیڈ یا غدود یک طرفہ لباس دکھاتا ہے۔ | مہروں کو تبدیل کرنے سے پہلے مشین کی سیدھ اور بڑھتے ہوئے جیومیٹری کو چیک کریں۔ |
| 8 | پہننا فالج کے صرف ایک سرے کے قریب ظاہر ہوتا ہے۔ | اختتامی پوزیشن جیومیٹری، مداخلت یا بوجھ کا راستہ تبدیل کرنا |
یہ مشاہدات معائنہ کے لیے نقطہ آغاز ہیں، خودکار تشخیص نہیں۔ ایک پہنا ہوا پن اصل وجہ کے بجائے کسی بڑے سیدھ میں آنے والے مسئلے کا اثر ہو سکتا ہے۔
پن کو پہننے پر صرف پن کی مرمت مناسب ہو سکتی ہے لیکن بشنگ، آنکھ، کلیوس، بریکٹ اور برقرار رکھنے کا نظام منظور شدہ جہتی حدود کے اندر رہتا ہے۔ نیا پن صحیح قطر، لمبائی، مواد اور برقرار رکھنے کے انتظام سے مماثل ہونا چاہیے۔
جھاڑی کی تبدیلی کے لیے درست فٹ، واقفیت اور تنصیب کا طریقہ درکار ہوتا ہے۔ تصدیق کریں کہ آیا متبادل جھاڑی چکنا، خشک چل رہی ہے یا سطح کی مخصوص حالت کے لیے ڈیزائن کی گئی ہے۔ کسی خراب یا غلط ترتیب والے مکان میں جھاڑی کو دبانے سے اصل مسئلہ دوبارہ پیدا ہو سکتا ہے۔
بیضوی سلنڈر آنکھ یا کلیویس ہول کے لیے مرمت کے منظور شدہ طریقہ کی ضرورت ہو سکتی ہے جیسے کہ مشینی، مرمت کی آستین یا متاثرہ جزو کی تبدیلی۔ انجینئرنگ کی منظوری اور مرمت کے دستاویزی طریقہ کار کے بغیر لوڈ بیئرنگ ماؤنٹنگ فیچر کو ویلڈ، بور یا ترمیم نہ کریں۔
اگر سلنڈر کی آنکھ، کلیویس، ٹرونین یا بڑھتے ہوئے بلاک میں شگاف، مستقل طور پر درست شکل یا منظور شدہ جہتی حدود سے باہر ہے، تو متبادل سلنڈر یا انجنیئرڈ مرمت ضروری ہو سکتی ہے۔ متبادل کو مشین جیومیٹری سے مماثل ہونا چاہیے، نہ کہ صرف بور یا اسٹروک سے منتخب کیا جائے۔
بڑھتے ہوئے پہننے والی انکوائری کا جائزہ لینا بہت آسان ہے جب اس میں انسٹالیشن کا اصل ڈیٹا شامل ہو۔ بھیجیں:
پن ٹو پن سلنڈرز کے لیے، بند اور بڑھا ہوا پن سینٹر کے طول و عرض خاص طور پر اہم ہیں۔ ایک متبادل جو ہائیڈرولک کنکشن سے میل کھاتا ہے لیکن بڑھتے ہوئے جیومیٹری کو تبدیل کرتا ہے ایک نئی مداخلت یا سیدھ میں مسئلہ پیدا کر سکتا ہے۔
مشین کو معمول پر لانے سے پہلے:
1. تصدیق کریں کہ پن اور بشنگ ماؤنٹنگ کے لیے مخصوص حصے ہیں۔
2. تصدیق کریں کہ پن مکمل طور پر بیٹھا ہوا ہے اور صحیح طریقے سے برقرار ہے۔
3. چیک کریں کہ سلنڈر دونوں سروں پر بائنڈنگ کیے بغیر گھومتا ہے۔
4. تصدیق کریں کہ راڈ اور مشین کا ممبر اجازت یافتہ اسٹروک کے ذریعے سیدھ میں رہتا ہے۔
5. نقل و حرکت کے دوران ہوز روٹنگ اور پورٹ کلیئرنس چیک کریں۔
6. سازوسامان کے طریقہ کار کے مطابق مشین کو کم خطرے اور کم رفتار پر چلائیں۔
7. اگر سلنڈر بندھے، بریکٹ شفٹ ہو جائے، پن چلتا ہے یا راڈ قریبی حصوں سے رابطہ کرتا ہے تو رک جائیں۔
8. حتمی پیمائش ریکارڈ کریں اور مستقبل کی دیکھ بھال کے لیے حصوں کی مرمت کریں۔
پارکر کی حفاظتی رہنمائی اس بات پر بھی زور دیتی ہے کہ غلط صف بندی کے نتیجے میں ضرورت سے زیادہ راڈ گلینڈ اور سلنڈر بور پہنا جا سکتا ہے۔ یہی وجہ ہے کہ پرانے پرزوں کو ہٹانے سے پہلے ہی نہیں، مرمت کے بعد انسٹالیشن چیک مکمل کر لینا چاہیے۔
ایک کنٹرول شدہ بڑھتے ہوئے معائنہ سے کئی مہنگی دوبارہ ناکامیوں کو روکنے میں مدد مل سکتی ہے:
مقصد ہر پہنے ہوئے حصے کو خود بخود تبدیل کرنا نہیں ہے۔ یہ اصل بوجھ کے راستے کی نشاندہی کرنا اور بڑھتے ہوئے جیومیٹری کو بحال کرنا ہے جس کی پیروی کرنے کے لیے سلنڈر ڈیزائن کیا گیا تھا۔
HCIC اصل تنصیب کے اعداد و شمار سے تبدیلی اور حسب ضرورت ہائیڈرولک سلنڈر کی ضروریات کا جائزہ لے سکتا ہے: بڑھتے ہوئے طول و عرض، پن کا انتظام، اسٹروک، بور اور راڈ کی معلومات، پورٹ کنفیگریشن، ایپلی کیشن اور دستیاب ڈرائنگ۔ پہننے والے ماؤنٹنگ پوائنٹس کے لیے، مشین کے سائیڈ بریکٹ کی تصاویر اور پیمائش شامل کریں تاکہ کوٹیشن کا جائزہ فٹمنٹ کے ساتھ ساتھ ہائیڈرولک کنکشن کا احاطہ کرے۔
ہائیڈرولک سلنڈرماؤنٹنگ پن اور بشنگ وئیر ایک مکینیکل فٹمنٹ کا مسئلہ ہے جو ہائیڈرولک اعتبار کا مسئلہ بن سکتا ہے۔ پن، بشنگ، سلنڈر آئی، کلیویس، ریٹینشن ہارڈویئر اور مکمل ورکنگ آرک کا ایک ساتھ معائنہ کریں۔ پرزے آرڈر کرنے سے پہلے پیمائش ریکارڈ کریں، اور مشین کی خراب یا غلط ساخت کی تلافی کے لیے نیا سلنڈر استعمال نہ کریں۔
اگر آپ کو OEM کی تبدیلی یا اپنی مرضی کے مطابق پن ٹو پن ہائیڈرولک سلنڈر کی ضرورت ہو تو، HCIC کو پرانے سلنڈر کے طول و عرض، بند اور توسیع شدہ پن سینٹر کے فاصلے، پن اور کلیوس کی پیمائش، بندرگاہ کی معلومات، تصاویر اور درخواست کی تفصیلات بھیجیں۔ ایک مکمل ڈیٹا پیکج انجینئرنگ ٹیم کو پروڈکشن سے پہلے فٹمنٹ کی تصدیق کے لیے ایک بہتر بنیاد فراہم کرتا ہے۔
