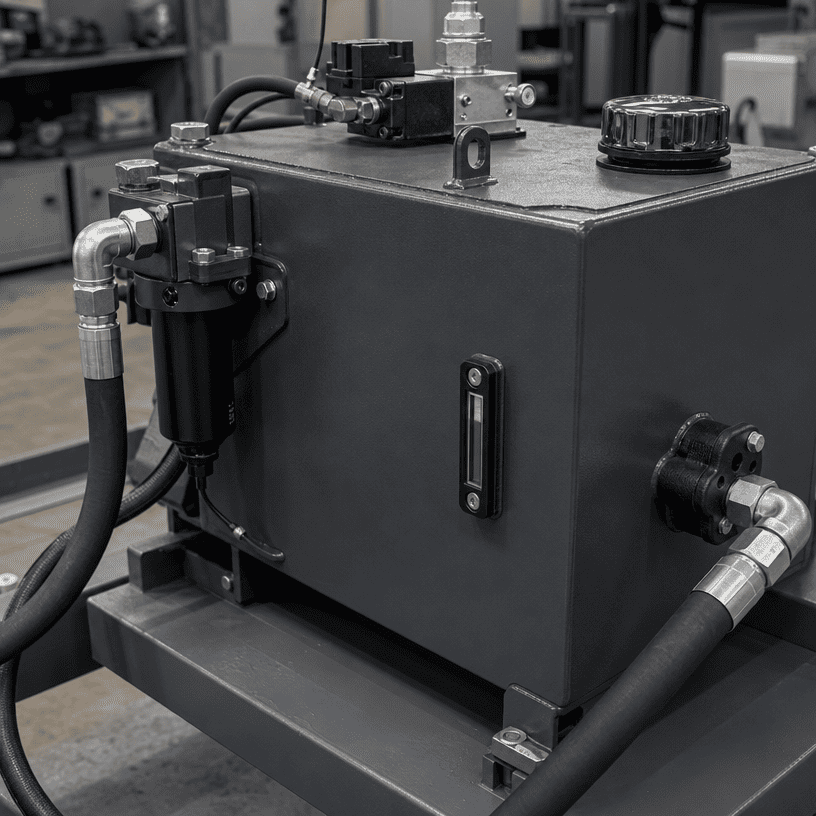

A ہائیڈرولک پاور یونٹذخائر صرف تیل کا ایک کنٹینر نہیں ہے۔ یہ سیال ذخیرہ کرنے، واپسی کے بہاؤ کے انتظام، ہوا کی رہائی، گرمی کی منتقلی، آلودگی پر قابو پانے اور سروس تک رسائی کی حمایت کرتا ہے۔ اگر ٹینک کا انتخاب صرف اس کے بیرونی طول و عرض یا آسان برائے نام حجم کے لحاظ سے کیا جاتا ہے، تو پاور یونٹ کو کمیشن کرنا مشکل اور برقرار رکھنا مشکل ہو سکتا ہے۔
یہ گائیڈ OEM انجینئرز اور آلات کے خریداروں کو ہائیڈرولک پاور یونٹ کوٹیشن کی درخواست کرنے سے پہلے ریزروائر کی ضروریات کا جائزہ لینے کا ایک عملی طریقہ فراہم کرتا ہے۔ یہ یونیورسل ٹینک ٹو پمپ تناسب کو فروغ نہیں دیتا ہے۔ درست ڈیزائن کا انحصار سرکٹ، ڈیوٹی سائیکل، سیال، تنصیب کی جگہ اور آپریٹنگ ماحول پر ہے۔
ہائیڈرولک سرکٹ کو سمجھنے کے بعد ذخائر کی تعریف کی جانی چاہئے۔ ایکچیوٹرز، والوز، پمپ کے انتظامات، آپریٹنگ ترتیب اور متوقع واپسی کے بہاؤ کے ساتھ شروع کریں۔ ایک سرکٹ جو سلنڈر کو وقفے وقفے سے حرکت دیتا ہے اس کے نظام سے مختلف ذخائر کی ضروریات ہوتی ہیں جو مسلسل چلتا ہے یا ایک ہی وقت میں کئی ایکچیوٹرز استعمال کرتا ہے۔
ٹینک کو منتخب کرنے سے پہلے درج ذیل معلومات جمع کریں:
اس معلومات سے "ہمیں کتنے لیٹر کی ضرورت ہے؟" مزید مفید انجینئرنگ سوال میں: مکمل آپریٹنگ سائیکل کے دوران ذخائر کا برتاؤ کیسا ہونا چاہیے؟
ٹینک کے باہر کے طول و عرض یا نام کی تختی کا حجم پوری کہانی نہیں بتاتا۔ توسیع، واپسی کے بہاؤ کو پرسکون کرنے، سکشن کوریج اور محفوظ آپریٹنگ لیول کے لیے ٹینک کے حجم کا کچھ حصہ درکار ہو سکتا ہے۔ اس لیے قابل استعمال آپریٹنگ والیوم کل ہندسی حجم سے مختلف ہے۔
ڈیزائن کے جائزے کی وضاحت ہونی چاہئے:
- نارمل تیل کی سطح
- قابل اعتماد پمپ سکشن کے لیے کم از کم سطح
- زیادہ سے زیادہ بھرنے کی سطح
- تھرمل توسیع کے لیے جگہ
- ہوا کی رہائی اور واپسی کے بہاؤ کے لیے مفت حجم
- ڈرین اور کلین آؤٹ رسائی
پمپ کو اس سطح سے نہیں کھینچنا چاہئے جو ہوا کو سکشن لائن میں داخل ہونے دیتا ہے۔ ایک ہی وقت میں، ذخائر کو اتنا زیادہ نہیں بھرنا چاہیے کہ توسیع یا واپسی کی تحریک ایک ثانوی مسئلہ پیدا کرے۔ حقیقی سیال اور مشین کے حالات کے لیے حتمی سطحیں مقرر کی جانی چاہئیں۔
واپسی کا تیل رفتار، حرارت اور داخلی ہوا کے ساتھ ذخائر میں داخل ہو سکتا ہے۔ اگر واپسی کی بندرگاہ سکشن آؤٹ لیٹ کے بہت قریب ہے، تو پمپ کو خراب طور پر ڈیئریٹڈ سیال موصول ہو سکتا ہے اس سے پہلے کہ ٹینک کو ہوا کو الگ کرنے اور بہاؤ کو پرسکون کرنے کا وقت ملے۔
ایک آواز کی ترتیب پر غور کیا جاتا ہے:
مقصد صرف ٹینک کو بڑا بنانا نہیں ہے۔ یہ واپسی سے سکشن تک ایک کنٹرول شدہ راستہ بنانا ہے تاکہ سیال پمپ کے ذریعہ دوبارہ استعمال کرنے سے پہلے داخلی ہوا چھوڑ سکے اور آباد ہو سکے۔
پمپ سکشن اپنے ڈیزائن چیک کا مستحق ہے۔ سکشن لائن چھوٹی اور سیدھی ہونی چاہیے جہاں تنصیب کی اجازت ہو، مناسب قطر اور ایسی ترتیب کے ساتھ جو غیر ضروری پابندی سے بچتا ہو۔ سمت میں تیز تبدیلیاں، ناقص انلیٹ پوزیشننگ یا کم سائز کا کنکشن مسائل پیدا کر سکتا ہے یہاں تک کہ جب ٹینک کا حجم مناسب نظر آئے۔
کے درمیان تعلق چیک کریں:
- پمپ کے اندر جانے کا مقام
- تیل کی کم سے کم سطح
- سکشن لائن قطر اور لمبائی
- انلیٹ سٹرینر کا انتظام، اگر استعمال کیا جائے۔
- پمپ کے ارد گرد سروس تک رسائی
- ٹینک ڈرین اور صفائی کی پوزیشن
سکشن کے انتظام کو صرف اس لیے منتخب نہ کریں کہ یہ انکلوژر میں فٹ بیٹھتا ہے۔ پمپ مینوفیکچرر کی داخلی ضروریات اور سرکٹ کے مکمل حالات کو ایک ساتھ چیک کرنا ضروری ہے۔
ذخائر گرمی کو ارد گرد کے ماحول میں منتقل کرنے میں مدد کر سکتا ہے، لیکن یہ خود بخود کافی ٹھنڈا نہیں ہے۔ حرارت کی پیداوار کا انحصار دباؤ کے نقصانات، بہاؤ، سائیکل کا وقت، والو کے رویے، موٹر لوڈنگ اور تنصیب کے ماحول پر ہوتا ہے۔
OEM کے جائزے کے لیے، ریکارڈ کریں کہ نظام کب حرارت پیدا کرتا ہے اور پاور یونٹ کہاں نصب کیا جائے گا۔ گرمی کے منبع کے قریب ایک کمپیکٹ انکلوژر کو کھلی ہوا میں نصب ہوادار یونٹ سے مختلف تھرمل محلول کی ضرورت ہو سکتی ہے۔
صحیح ترتیب یہ ہے:
1. آپریٹنگ ڈیوٹی کی شناخت کریں۔
2. اندازہ لگائیں کہ طاقت کہاں ضائع ہو رہی ہے۔
3. ٹینک کی سطح اور ہوا کی نقل و حرکت کا جائزہ لیں۔
4. فیصلہ کریں کہ آیا اضافی کولنگ کی ضرورت ہے۔
5. نمائندہ آپریشن کے دوران نتیجہ کی تصدیق کریں۔
گرمی کے اصل ماخذ کو سمجھے بغیر کولر شامل کرنے یا ٹینک کا حجم بڑھانے سے گریز کریں۔ ریزروائر تھرمل ڈیزائن کا ایک حصہ ہے، سرکٹ کی کارکردگی کا متبادل نہیں۔
ذخائر کے ڈیزائن کو گندگی اور پانی کے داخل ہونے میں مشکل اور دیکھ بھال کے عملے کے لیے آلودگی کو دور کرنے میں آسانی پیدا کرنی چاہیے۔ فلر بریدر، رسائی کور، ڈرین پوائنٹ اور ریٹرن فلٹریشن کا انتظام سبھی سیال کی صفائی کو متاثر کرتے ہیں۔
مفید ڈیزائن سوالات میں شامل ہیں:
- کیا فلر کھلنے کو ارد گرد کے ماحول سے محفوظ کیا جاتا ہے؟
- کیا پاور یونٹ کو ختم کیے بغیر سانس کی خدمت کی جا سکتی ہے؟
- کیا نالی سب سے کم عملی نقطہ پر واقع ہے؟
- کیا ٹینک کو پھیلنے کا خطرہ پیدا کیے بغیر خالی کیا جا سکتا ہے؟
- کیا واپسی کا فلٹر معائنہ کے لیے قابل رسائی ہے؟
- کیا ضرورت پڑنے پر ٹینک کے اندر کی صفائی کی جا سکتی ہے؟
جواب لے آؤٹ ڈرائنگ میں نظر آنا چاہیے۔ صاف نظر آنے والا بیرونی دیوار یہ ثابت نہیں کرتا کہ اندرونی دیکھ بھال کا راستہ عملی ہے۔

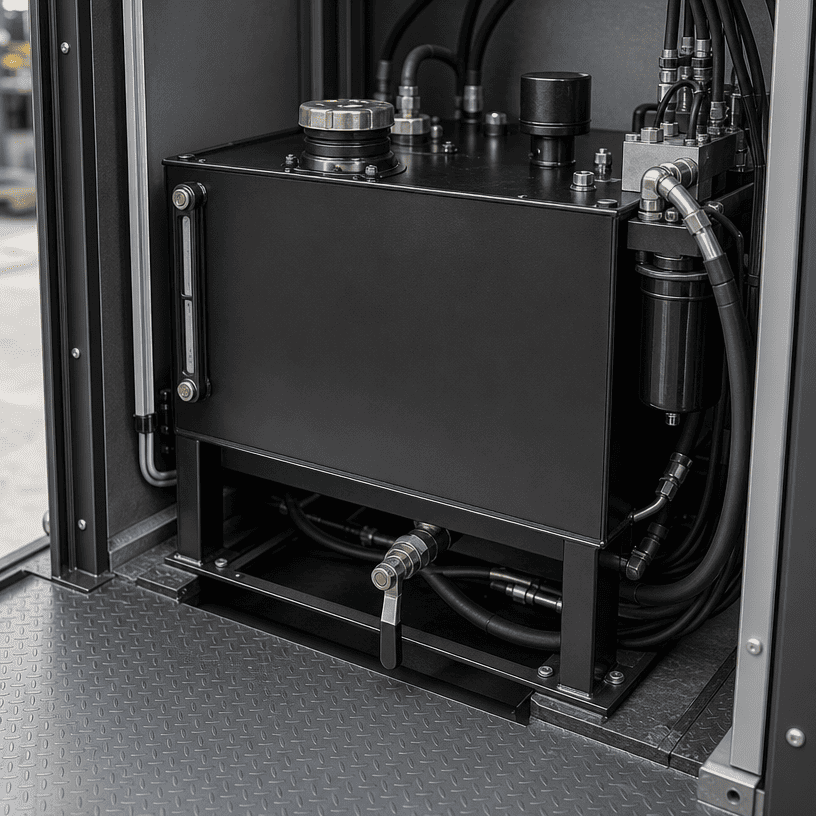

ذخائر اکثر حساب کے مرحلے کے بجائے انضمام کے مرحلے پر ناکام ہو جاتے ہیں۔ ٹینک برائے نام فٹ پرنٹ پر فٹ ہو سکتا ہے لیکن موٹر، کئی گنا، برقی انکلوژر، ٹریلر فریم، گارڈنگ یا لفٹنگ پوائنٹ سے متصادم ہو سکتا ہے۔
ڈیزائن کی منظوری دینے سے پہلے، جائزہ لیں:
تین جہتی ترتیب یا جہتی اسمبلی ڈرائنگ حصوں کی فہرست سے پہلے تنازعات کو ظاہر کر سکتی ہے۔ پاور یونٹ انسٹال ہونے کے بعد ریزروائر قابل استعمال ہونا چاہیے، نہ صرف ورک بینچ پر تعمیر کے قابل۔
ایک مفید کوٹیشن پیکج میں عام طور پر شامل ہیں:
اگر کچھ قدریں معلوم نہیں ہیں تو ان کو مفروضوں سے بھرنے کے بجائے کھلی اشیاء کے طور پر نشان زد کریں۔ ایک شفاف انجینئرنگ کا جائزہ پیداوار شروع ہونے کے بعد ٹینک کو دوبارہ ڈیزائن کرنے سے زیادہ تیز ہے۔
پمپ کے بہاؤ کی اہمیت ہے، لیکن یہ مکمل واپسی کے پیٹرن، ڈیوٹی سائیکل یا ایکچیویٹر والیوم کی وضاحت نہیں کرتا ہے۔
ٹینک کو کم سے کم اور زیادہ سے زیادہ سطحوں، توسیع کی جگہ اور ایک کنٹرول شدہ سکشن حالت کی ضرورت ہے۔
یہ سیال راستے کو چھوٹا کر سکتا ہے اور ہوا کے اخراج اور بہاؤ کو پرسکون کرنے کا موقع کم کر سکتا ہے۔
ایک فلر، بریتھر، فلٹر یا ڈرین جس تک محفوظ طریقے سے نہیں پہنچا جا سکتا بالآخر دیکھ بھال کا وقت بڑھا دے گا۔
حرارت کا توازن پورے ہائیڈرولک سرکٹ اور تنصیب کے ماحول پر منحصر ہے۔
انکلوژر، پمپ، مینی فولڈ، ہوزز اور برقی حصوں کو ایک سسٹم کے طور پر چیک کرنے کی ضرورت ہے۔
اچھے ہائیڈرولک پاور یونٹ کے ذخائر کا سائز کرنا ایک ترتیب اور آپریٹنگ سائیکل مشق ہے، حجم کا اندازہ نہیں۔ انجینئر کو قابل استعمال تیل کی سطح، واپسی کے بہاؤ کی علیحدگی، پمپ سکشن، حرارت کے توازن، آلودگی پر قابو پانے اور دیکھ بھال تک رسائی کا ایک ساتھ جائزہ لینا چاہیے۔
حسب ضرورت HPU پروجیکٹ کے لیے، ذخائر کے طول و عرض کو حتمی شکل دینے سے پہلے HCIC کو سرکٹ کی معلومات اور مشین انٹرفیس بھیجیں۔ یہ ڈیزائن ٹیم کو ایک مربوط یونٹ کے طور پر ٹینک، پمپ، کئی گنا، فلٹریشن اور کنٹرول کے انتظامات کو منتخب کرنے کے لیے ایک بہتر بنیاد فراہم کرتا ہے۔
